Замена ЖК-экрана Nikon D3200
Это руководство поможет вам заменить ЖК-экран. Обратите внимание, что ЖК-экран и стеклянная панель — это два отдельных компонента.
Шаг 1

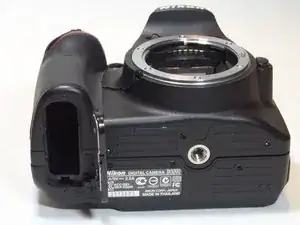

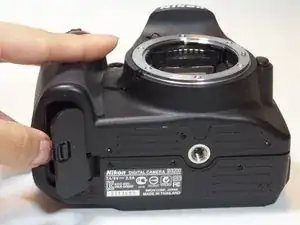

Найдите отсек для аккумулятора на нижней части камеры прямо под диском режимов.
Шаг 2
Найдите отмеченную стрелку на крышке отсека аккумулятора и крепко нажмите в направлении стрелки, чтобы освободить защёлку.
Шаг 3
Освободите защёлку и откройте крышку полностью.
Вставьте аккумулятор, ориентируясь по схеме на внутренней стороне крышки отсека.
Закройте крышку отсека и крепко нажмите на защёлку, пока не услышите щелчок.
Шаг 4

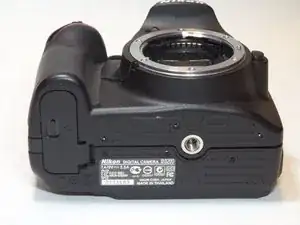

Поверните камеру так, чтобы нижняя часть была обращена к вам.
Найдите и выкрутите 6 винтов, используя крестовую отвертку Phillips #00.
Шаг 5
Найдите резиновую накладку прямо под кнопкой спуска затвора.
Подденьте резиновую накладку пластиковой лопаткой, чтобы получить доступ к двум винтам под ней, и удалите их крестовой отверткой Phillips #00.
Шаг 6

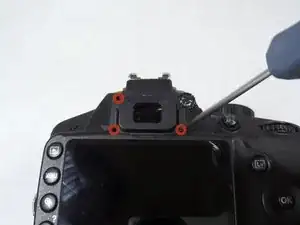

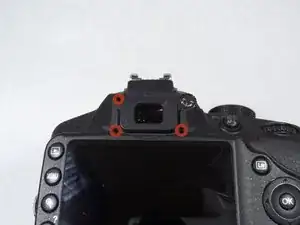

Найдите и извлеките 4 винта над ЖК-экраном, вокруг видоискателя. Осторожно подденьте лезвием наклейку на колёсике +/- чтобы открыть винт под ней.
Шаг 7

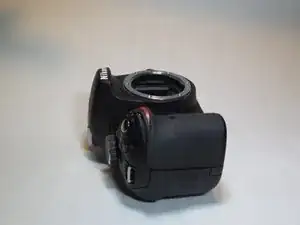

Найдите крышку разъёма слева от ЖК-экрана.

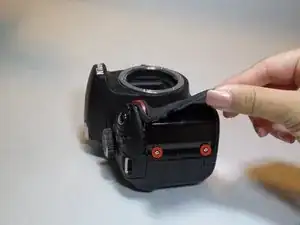

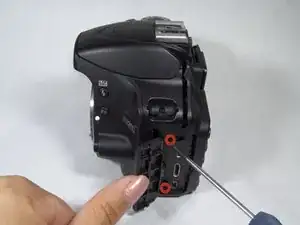

Отстегните крышку разъёма, чтобы открыть доступ к двум винтам.

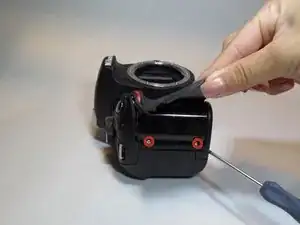

Удалите винты.
Шаг 8

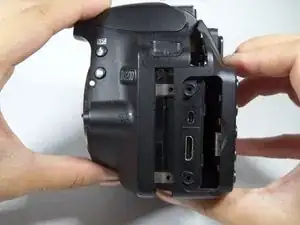

Снимите резиновую крышку разъёма.

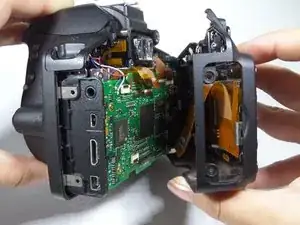

Осторожно потяните заднюю часть камеры: одной рукой удерживайте корпус, другой — ЖК-экран.
Шаг 9
Положите заднюю крышку экраном вниз.

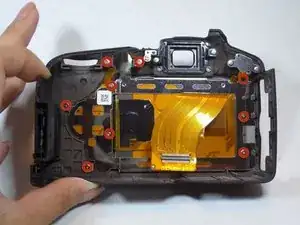

Найдите и извлеките 9 винтов вокруг серебристой защитной пластины.
Шаг 10

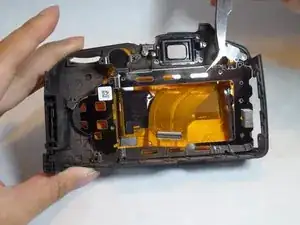

Пинцетом аккуратно подденьте и снимите серебристую защитную крышку.
Шаг 11

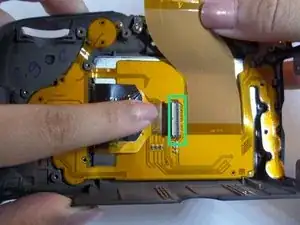

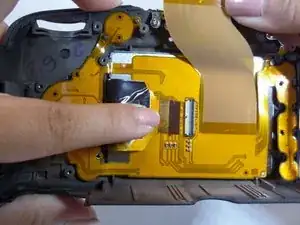

Поднимите жёлтый разъём.
Переверните белую защёлку пластиковой лопаткой и извлеките шлейф.
Шаг 12

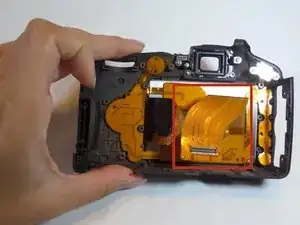

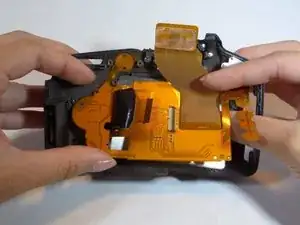

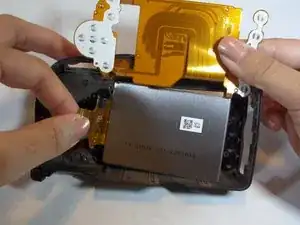

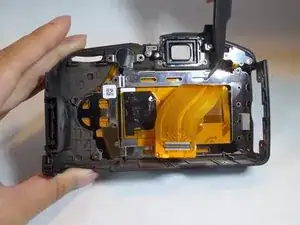

Поднимите жёлтую накладку, чтобы открыть доступ к ЖК-экрану.
Шаг 13

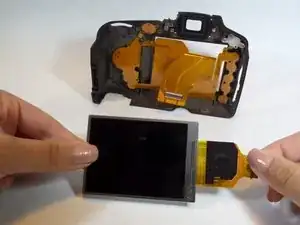

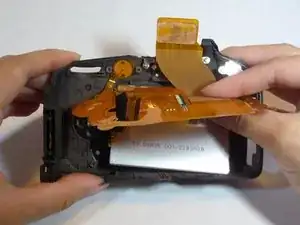

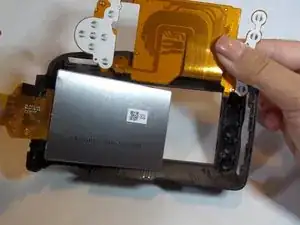

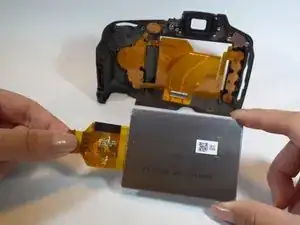

Снимите ЖК-экран.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
