Переустановка/замена кольца крепления объектива Nikon D3100
Если вокруг края предварительного просмотра изображения видны чёрные кольца, объектив может быть установлен неправильно или кольцо крепления объектива изношено и больше не фиксирует объектив в положении. Если у вас возникла такая проблема, используйте это руководство для переустановки или замены кольца крепления объектива.
Шаг 1

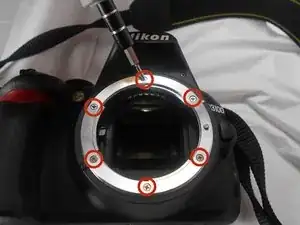

Удалите 6 винтов с крестообразным шлицем на передней части кольца крепления объектива.
Шаг 2

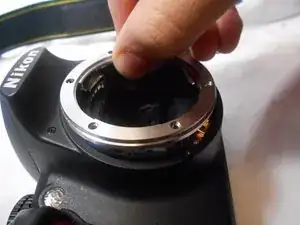

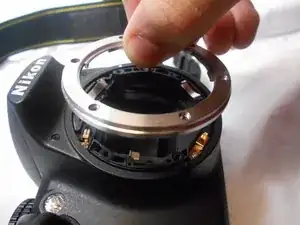

Аккуратно поднимите кольцо крепления прямо вверх.
Под кольцом крепления объектива лежат три незафиксированные металлические пластины, будьте очень осторожны при подъёме, чтобы их не сдвинуть.
Шаг 3
Переустановите или замените кольцо крепления объектива и соберите устройство обратно.
Направляющий штифт справа на корпусе камеры поможет правильно установить кольцо крепления.

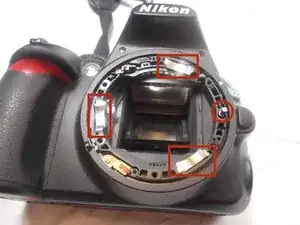

Малые металлические пластины, отмеченные на изображении, не закреплены и могут сместиться при опрокидывании или ударе камеры. Убедитесь, что они правильно размещены перед сборкой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
