Замена материнской платы Nikon D3000

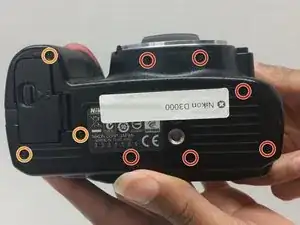

Удалите шесть винтов с головкой Phillips размером 3 мм x 2,5 мм из нижнего правого угла камеры.

Удалите три винта с головкой Phillips размером 3 мм x 5,5 мм из нижнего левого угла камеры.

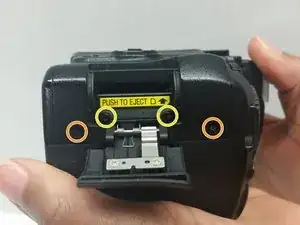

Поднимите крышку аккумулятора и удалите два винта с головкой Phillips размером 3 мм x 5 мм.

Удалите два винта с головкой Phillips размером 3 мм x 5,5 мм с обеих сторон видоискателя.

Удалите четыре винта с головкой Phillips размером 3 мм x 5,5 мм с боковых сторон камеры.

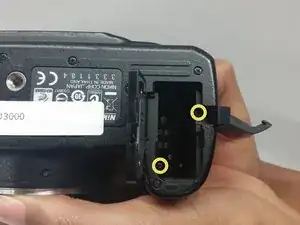

Удалите два винта с головкой Phillips размером 3 мм x 4 мм под дверцей SD-карты.

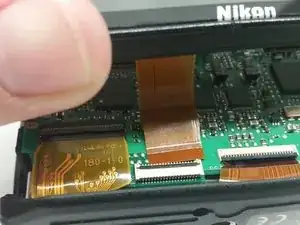

Используйте следующий процесс для удаления всех кабелей-переходников.

Поднимите заднюю часть камеры и, используя синюю лопатку, поднимите язычок соединителя ЖК-экрана.

Сдвиньте кабель-переходник вдоль нижней части камеры и снимите заднюю крышку с ЖК-экраном, чтобы получить доступ к материнской плате.

Паяльники горячие; примите все необходимые меры предосторожности, чтобы не обжечь себя или оборудование.

Обязательно пометьте каждый серый провод, чтобы избежать путаницы при повторной сборке, так как они одного цвета.

Поднимите язычок на кабеле-переходнике и потяните кабель, чтобы обнажить винт с головкой Phillips размером 4 мм x 4 мм.

Отпаяйте красный (верхний), два серых (нижний), красный (нижний) и синий (нижний) провода от материнской платы.

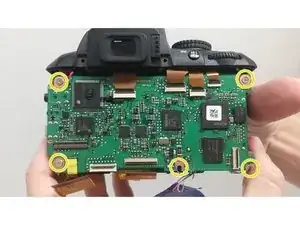

Удалите пять винтов с головкой Phillips размером 4 мм x 4 мм, крепящих материнскую плату к корпусу камеры.

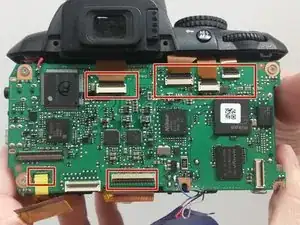

Поднимите язычки и отдохните кабели-переходники, показанные на изображениях.

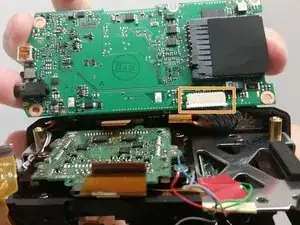

Поднимите материнскую плату и отключите серый разъем снизу.

Отключите и удалите материнскую плату.
