Замена материнской платы Nikon D3100

Для всех винтов используйте крестовую отвёртку Phillips #00.

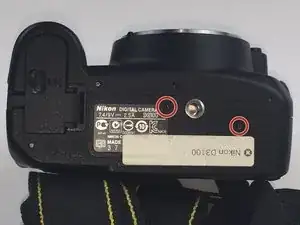

Удалите два винта длиной 4 мм, отмеченные кругами на нижней стороне фотоаппарата.

Снимите четыре винта длиной 3 мм вокруг видоискателя на верхней части задней панели, включая винт, скрытый за маркировкой автофокуса.

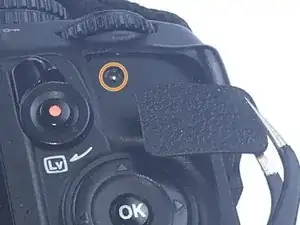

Снимите винт 3 мм, расположенный за резиновой накладкой на верхней правой части задней панели.

Отогните резиновую накладку на правой стороне фотоаппарата с помощью медиатора.

Возможно, потребуется нагревательный коврик, чтобы размягчить клей, удерживающий резиновую накладку на корпусе. При использовании нагревательного коврика соблюдайте осторожность и бережно обращайтесь с устройством.

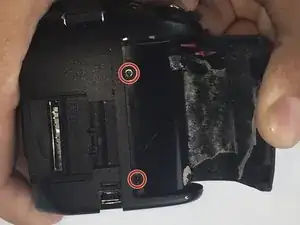

Удалите два винта длиной 5 мм под резиновой накладкой.

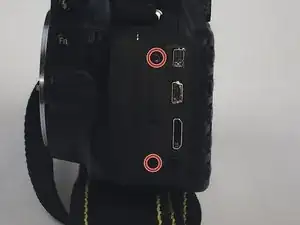

Удалите два винта длиной 4 мм на левой стороне фотоаппарата.

Начиная сверху, аккуратно приподнимите заднюю панель фотоаппарата. Медленно отделяйте заднюю панель от основного корпуса фотоаппарата.

Осторожно: не тяните панель слишком быстро, иначе шлейф может быть повреждён.

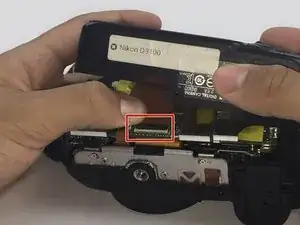

Осторожно отсоедините шлейф, используя медиатор, чтобы приподнять разъём, затем пинцетом извлеките шлейф.

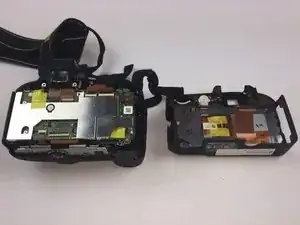

Отделите заднюю панель от основного корпуса фотоаппарата.

Будьте осторожны при отделении металлической пластины от задней панели, так как к пластине подключён провод динамика. Он легко порвётся при неосторожном обращении.

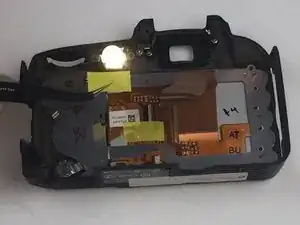

Удалите девять винтов длиной 3 мм, соединяющих металлическую пластину с пластиковой панелью.

Снимите ленту, закрывающую шлейфы. Будьте осторожны, чтобы не порвать ленту.

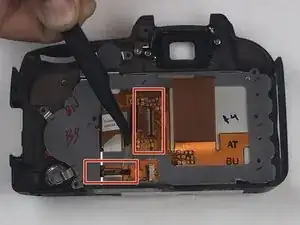

Удалите два шлейфа, соединяющих ЖК-экран с металлической пластиной, используя тот же метод, что и в шаге 5.

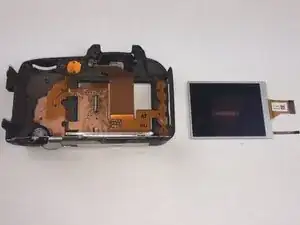

Снимите старый ЖК-экран с металлической пластины.

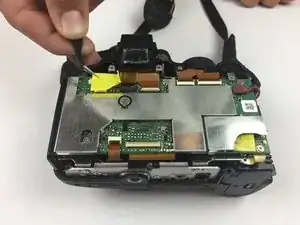

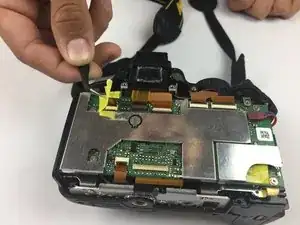

С помощью пинцета аккуратно приподнимите жёлтую ленту с задней части фотоаппарата.

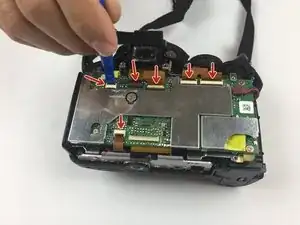

Используйте пластиковый медиатор, чтобы отсоединить шесть шлейфов.

Будьте осторожны, чтобы не порвать шлейфы.

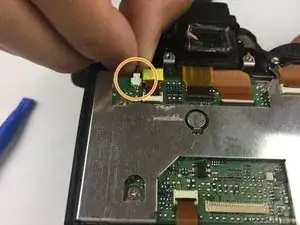

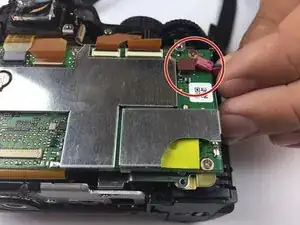

Удалите разъём, расположенный в правом верхнем углу фотоаппарата.

Удалите разъём, расположенный в левом верхнем углу фотоаппарата.

С помощью крестовой отвёртки Philips #00 удалите пять винтов длиной 3 мм, отмеченных на изображении.

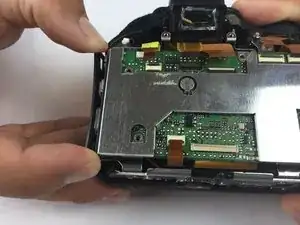

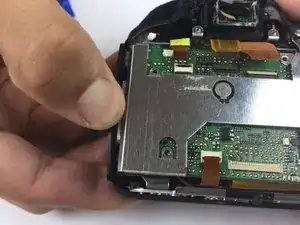

Осторожно вытяните боковую стенку фотоаппарата, чтобы материнская плата вышла легче.

Не тяните слишком сильно, иначе вы рискуете поломать пластик.

Будьте осторожны при подъёме материнской платы, так как к ней подключён ещё один шлейф.

Осторожно приподнимите материнскую плату, чтобы отделить её от задней части фотоаппарата.

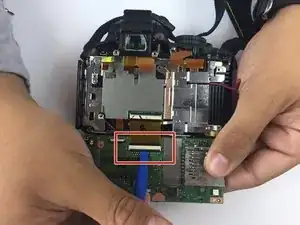

Используйте пластиковый медиатор, чтобы отсоединить шлейф.

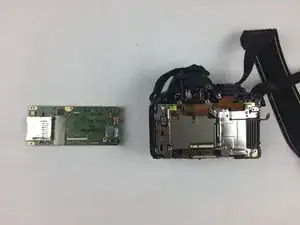

Замените материнскую плату.
