Замена основной платы Nikon D40
Основная плата управляет всем программным обеспечением фотоаппарата Nikon D40. Неисправная основная плата может вызывать различные проблемы, требующие замены. В этом руководстве описана процедура замены основной платы камеры.
Шаг 1
Выкрутите два видимых винта Philips #0 длиной 6,0 мм, расположенных с левой и правой сторон видоискателя. Эти винты выделены красным цветом.
Шаг 2
Выкрутите четыре винта Philips #0 длиной 6,0 мм, расположенных с левой и правой сторон камеры.
Шаг 3
Выкрутите четыре выделенных винта Philips #0 длиной 3,0 мм, расположенных в нижней части камеры.
Шаг 4
Потянув вниз нижнюю часть, снимите заднюю крышку камеры.
Будьте осторожны, не тяните слишком сильно за крышку, так как она соединена с платой гибким кабелем. Обязательно отключите этот кабель от основной платы.
Чтобы отключить гибкий кабель, потяните маленькую чёрную защёлку вверх и аккуратно извлеките кабель.
Шаг 5

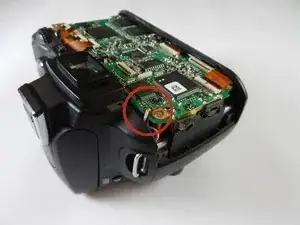

Удалите припой, соединяющий красный провод с основной платой.
Шаг 6

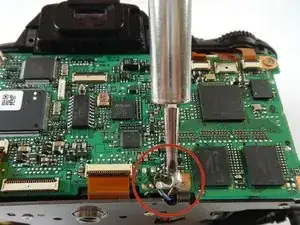

Распаяйте четыре более тонких провода, расположенных в нижней части основной платы.
Шаг 7

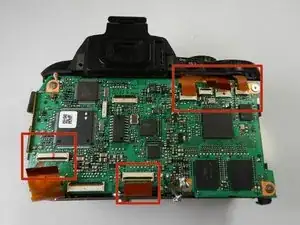

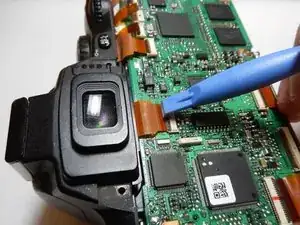

Используйте пластиковую раздвижную пленку, чтобы отсоединить гибкие кабели от основной платы.
Шаг 8

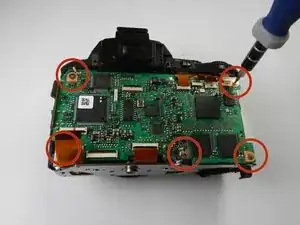

Выкрутите пять винтов Philips #1 длиной 3,0 мм, фиксирующих основную плату.
Шаг 9

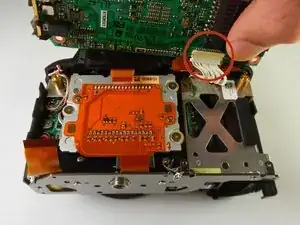

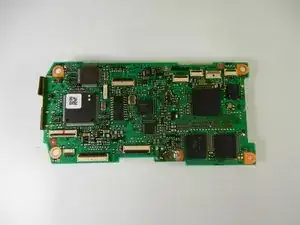

Поднимите основную плату, чтобы открыть последнее соединение.
Осторожно отсоедините белый кабель от платы.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
