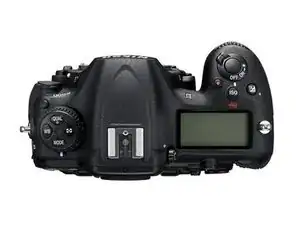

Замена верхней панели Nikon D500

Извлеките(те) карту(ы) памяти из камеры

Извлеките аккумулятор из камеры и закройте крышку отсека аккумулятора

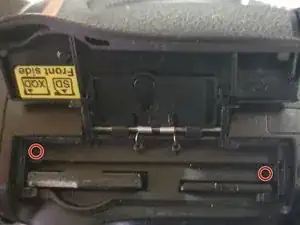

Удалите 2 винта рядом с гнездами для карт памяти, затем закройте крышку.

Примечание: убедитесь, что сначала извлечены карты памяти!

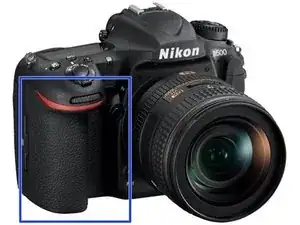

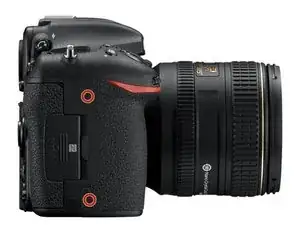

Снимите 2 винта под резиновой накладкой, отогнув резиновую накладку

Старайтесь не повредить двусторонний клей под резинкой.

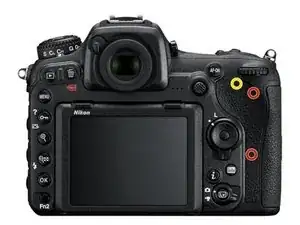

Снимите 2 винта под резиновой прокладкой, отмеченные красным.

Старайтесь не повредить двусторонний клей под резинкой.

Примечание: под язычком находится третий винт, который держит заднюю панель к верхней (отмечен желтым). Если требуется снять заднюю панель, а не только крышку отсека для карт памяти, ее также можно снять на этом этапе.

Поднимите монтажную панель — она должна легко выйти без сильного усилия.

Можно открыть панель, чтобы освободить ее.

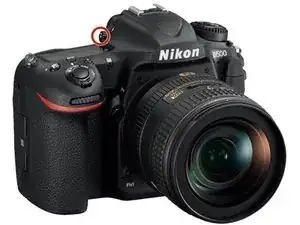

Удалите винт над видоискателем

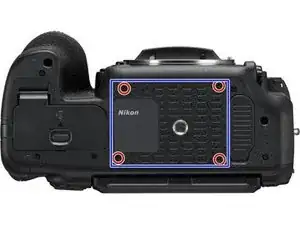

Удалите 4 винта, крепящие пластину к днищу.

Снимите нижнюю пластину

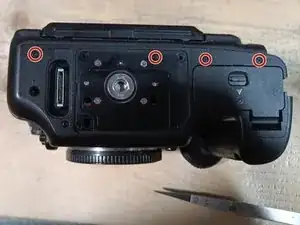

Удалите 4 винта (1 находился под пластиной, снятой на предыдущем шаге)

Удалите винт под рукояткой, если он не был удален на предыдущем шаге

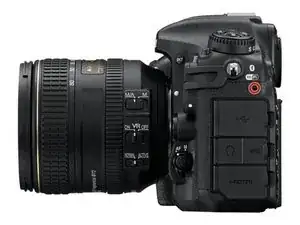

Удалите открытый винт с левой стороны

Осторожно снимите заднюю панель с камеры

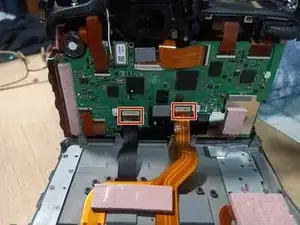

Для освобождения задней панели необходимо отключить 2 ленточных кабеля от основной платы.

Чтобы отсоединить кабели, переверните фиксатор в сторону, противоположную кабелю.

При повторном подключении убедитесь, что кабели полностью вставлены перед тем, как вернуть фиксатор в исходное положение.

Черный кабель подключается к ЖК-экрану (на поворотном экране), другой — к кнопкам.

Черный ЖК-кабель имеет меньший запас длины, поэтому его легче отсоединять первым и подключать последним.

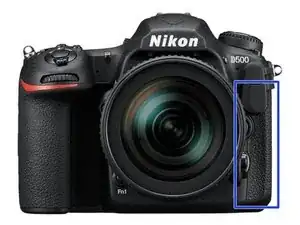

Осторожно снимите резиновую накладку с камеры

Будьте осторожны, чтобы не повредить двусторонний клей

Осторожно снимите резиновую накладку с камеры

Будьте осторожны, чтобы не повредить двусторонний клей

Снимите защитный колпачок диоптрия с конца диоптрического регулятора (используйте плоскую отвертку или монтажный инструмент)

Выверните крестовый винт из диоптрия

При повторной установке убедитесь, что колпачок правильно посажен и двусторонняя лента не повреждена (при необходимости замените)

Имеется выемка, в которую должен встать указатель, иначе при установке он не ляжет корректно.

Удалите винт, который был скрыт под крышкой отсека для карт памяти.

Удалите винт под верхней панелью, который был скрыт рукояткой.

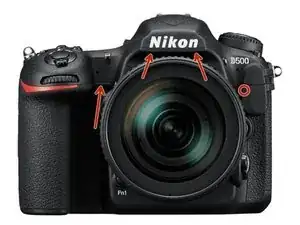

Удалите 2 винта с нижней части зеркальной коробки

Перед выполнением этого шага снимите объектив или крышку объектива для доступа, затем вновь установите.

Удалите винт рядом с разъемом аксессуаров

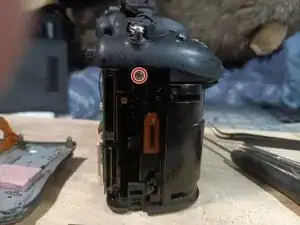

Удалите винт с левой стороны, который был скрыт под резинкой

Отключите 2 ленточных кабеля от основной платы (красные рамки)

Поднимите черные защелки над кабелями, чтобы освободить кабели

При повторной установке кабелей убедитесь, что они полностью вставлены перед закрытием блокирующего язычка

Примечание: под левым кабелем находится еще один ленточный кабель, идущий к 10-контактному разъему аксессуара — убедитесь, что он правильно установлен при сборке.

Отключите подсборку Wi‑Fi, отсоединив Wi‑Fi кабель от основной платы (синий прямоугольник) или аккуратно отключите антенну Wi‑Fi (синий круг)

Разъем антенны очень хрупкий и не рассчитан на частые циклы отключения, поэтому рекомендуется менять плату целиком (она имеет подходящий разъем).

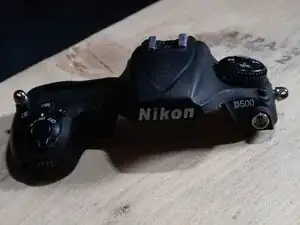

Осторожно поднимите верхнюю панель и снимите ее.

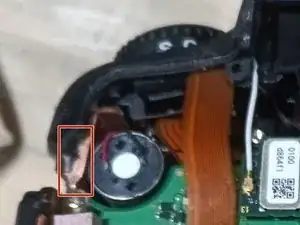

Обратите внимание: с левой стороны почти прямо под проушиной ремня находится термопрокладка (отмечено красным). Будьте осторожны, чтобы не повредить ее.

Соберите камеру, используя заменяемую деталь, выполняя шаги в обратном порядке

Убедитесь, что все ленточные кабели полностью вставлены перед закрытием фиксатора, иначе камера может работать некорректно

Многие винты завинчиваются в пластик — не перетягивайте их

Проверьте полную работоспособность камеры, чтобы убедиться, что все детали правильно подключены.

(Этот шаг можно выполнить до снятия верхнего модуля с камеры, если желаете)

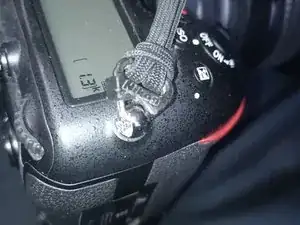

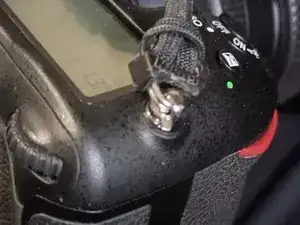

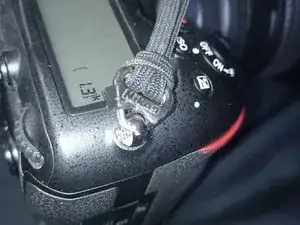

Снимите существующий ремень с камеры

Снимите чёрные пластиковые фиксирующие зажимы, сдвигая их в сторону камеры

С помощью металлического рычага разожмите разъёмное кольцо и поверните его через точку крепления, чтобы освободить его от камеры

Повторите шаги для другой стороны.

(Этот шаг можно выполнить до снятия существующего верхнего модуля, но после его установки делать проще)

С помощью металлической лопатки удерживая разомкнутое разъёмное кольцо, вставьте его в крепление на новом верхнем модуле.

Держите сторону, где находятся два конца разъёмного кольца, либо спереди, либо сзади, а плоскую сторону — от камеры на одной из сторон; наденьте чёрный фиксирующий зажим на разъёмное кольцо так, чтобы цельная сторона была обращена от камеры, а зажим был ориентирован так, как будет держать ремень.

Повторите шаг для другой стороны.

Прикрепите шейный ремень к разъёмам
