Замена ЖК-экрана Nikon D40
ЖК-экраны часто разбиваются при падении. В этом руководстве вы замените ЖК-экран, находящийся внутри фотоаппарата.
Шаг 1

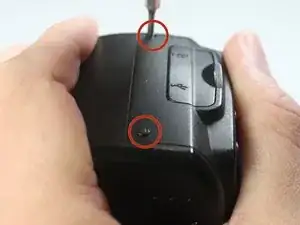

Снимите два видимых винта Philips #0 длиной 6,0 мм по левую и правую стороны видоискателя. Эти винты выделены красным.
Шаг 2

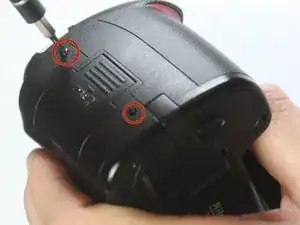

Снимите четыре винта Philips #0 длиной 6,0 мм по левую и правую стороны корпуса камеры.
Шаг 3

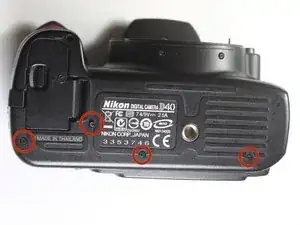

Снимите четыре выделенных винта Philips #0 длиной 3,0 мм на нижней части камеры.
Шаг 4

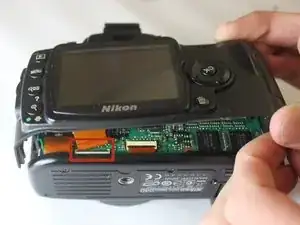

При опускании нижней части снимите заднюю панель камеры.
Осторожно: не тяните заднюю панель слишком сильно — она соединена ленточным кабелем. Обязательно отсоедините этот кабель от основной платы.
Чтобы отключить ленточный кабель, поднимите небольшой черный фиксатор вверх и аккуратно потяните за кабель.
Шаг 5

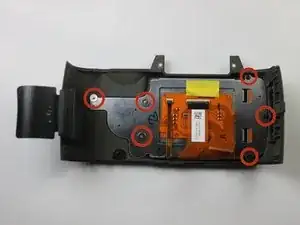

Снимите шесть винтов Philips #0 длиной 3,0 мм на внутренней стороне задней панели, в которой расположен ЖК-экран.
Шаг 6

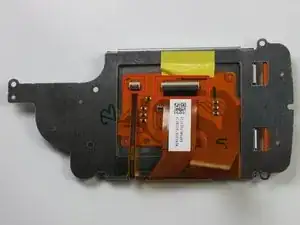

Отсоедините ленточные кабели на корпусе ЖК-экрана.
Шаг 7

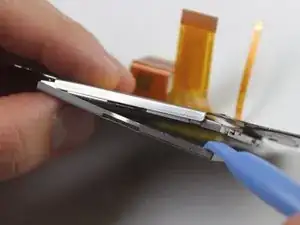

Снимите металлический корпус, содержащий ЖК-экран, с помощью пластиковой монтажной лопатки.
Обязательно посмотрите на изображение, чтобы убедиться, что вы снимаете правильный металлический элемент. На правильной детали не должно быть клея, прикрепляющего её к раме.
Шаг 8

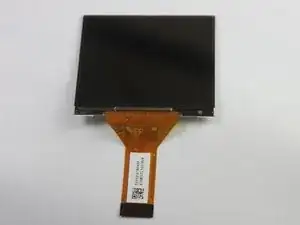

Теперь вы должны иметь возможность снять ЖК-экран. Замените его на новый экран.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
