Как исправить неработающий режим экспозамера
Проблема: Кнопка выбора режима экспозамера (для переключения между матричным, центровзвешенным, точечным или центрально-взвешенным измерением) перестала работать.
Её всё ещё можно было изменить с помощью привязанного программного обеспечения, но не хотелось таскать ноутбук лишь для смены режима. Я мог запрограммировать кнопки для отдельных режимов, но не было способа заменить другую кнопку этой функцией.
Иногда при удачном нажатии она работала правильно, но это ненадёжно.
Я отправлял камеру в Nikon на обслуживание, но вернули с пометкой «Не обнаружено неисправностей»; они якобы её почистили и заменили резиновую накладку рукояти… что было ложью; разборка, чистка и сборка устранили проблему. Это заняло около 8 недель и стоило около 300 долларов (так как гарантия истекла).
То, что проблема вернулась, настолько меня разозлило, что я решил сделать ремонт сам. Я нашёл одного человека с видео разборки, но больше ничего не нашёл (и на этом сайте тоже…).
В тот момент я не подумал сделать снимки и не хочу снова разбирать камеру! Если придётся делать это в будущем, я обязательно задокументирую, или если смогу заполучить неисправную D500.
Примечание: мне приходилось выполнять эти шаги несколько раз, так как разъём по какой-то причине не оставался на месте. В этот раз я использовал полиимидную ленту, чтобы попытаться предотвратить смещение, так как с последнего раза прошёл более года.
Дополнительная примечание: после нескольких лет повторного обслуживания описанная процедура перестала помогать, и я заменил верхнюю сборку; с тех пор проблем с кнопкой не возникало, поэтому неизвестно окончательно, что вышло из строя — гнездо, конец шлейфа или сама кнопка. К счастью, запасная часть из AliExpress была недорогой.
Шаг 1
Извлеките(те) карту(ы) памяти из камеры
Извлеките аккумулятор из камеры и закройте крышку отсека для батареи
Шаг 2
Удалите 2 винта возле слотов для карт памяти, затем закройте крышку.
Примечание: убедитесь, что сначала извлекли карты памяти!
Шаг 3
Удалите 2 винта под резиновой накладкой рукояти, отогнув резинку.
Старайтесь не повредить двусторонний клей под резиной.
Шаг 4
Удалите 2 винта под резиновой накладкой, отмеченные красным.
Старайтесь не повредить двусторонний клей под резиной.
Примечание: под защёлкой есть третий винт, который держит заднюю панель с верхней (отмечен жёлтым). Если нужно снять не только крышку слота для карт памяти, заднюю панель можно снять в этот момент.
Шаг 5
Поднимите монтажную панель — она должна выйти без сильного усилия.
Может потребоваться открыть панель, чтобы освободить её.
Шаг 6
Удалите винт над окуляром видоискателя
Шаг 7
Удалите 4 винта, крепящие пластину снизу.
Снимите нижнюю крышку
Шаг 8
Удалите 4 винта (1 из них был под пластиной, снятой на предыдущем шаге)
Шаг 9
Удалите винт под рукоятью, если он ещё не был удалён на предыдущем шаге
Шаг 10
Удалите видимый винт с левой стороны
Шаг 11
Аккуратно отделите заднюю панель от корпуса камеры
Две ленточные шлейфы нужно отключить от основной платы, чтобы освободить заднюю панель.
Чтобы освободить шлейфы, поднимите защёлку с той стороны, которая противоположна шлейфу.
При повторном подключении убедитесь, что шлейфы полностью вставлены перед опусканием защёлки.
Чёрный шлейф подключается к ЖК-экрана (на наклонном дисплее), другой — к кнопкам.
Чёрный шлейф ЖК имеет меньше запаса длины, поэтому его проще отсоединять первым и подключать последним.
Шаг 12
Аккуратно снимите резиновую накладку рукояти с камеры
Будьте осторожны, чтобы не повредить двусторонний клей
Шаг 13
Аккуратно снимите резиновую накладку рукояти с камеры
Будьте осторожны, чтобы не повредить двусторонний клей
Шаг 14
Снимите крышку диоптрийной настройки с конца диоптра (используйте отвёртку с плоским лезвием или монтажный инструмент)
Выверните крестообразный винт из диоптра
При повторной установке убедитесь, что крышка сидит правильно и двусторонняя лента не повреждена (при необходимости замените)
Есть вырез, в который должен встать указатель; иначе крышка не сядет правильно при установке.
Шаг 15
Удалите винт, который был скрыт под крышкой слота для карт памяти.
Шаг 16
Удалите винт под верхней сборкой, который был скрыт резинкой.
Удалите 2 винта с нижней части зеркального блока
Снимите объектив или крышку объектива перед этим шагом для доступа, затем установите обратно.
Удалите винт рядом с разъёмом для аксессуаров
Шаг 17
Удалите винт с левой стороны, который был скрыт под резинкой
Шаг 18
Отключите 2 ленточных кабеля от основной платы (красные рамки)
Поднимите черные защёлки над кабелями, чтобы освободить кабели
При повторной установке кабелей убедитесь, что они полностью вставлены, прежде чем закрыть фиксирующую защёлку
Примечание: под левым кабелем находится ещё один ленточный кабель, который ведёт к 10-контактному порту аксессуаров; при сборке убедитесь, что он правильно вставлен.
Отключите вспомогательную плату Wi‑Fi вместе с кабелем Wi‑Fi от основной платы (синяя рамка) или аккуратно отсоедините антенну Wi‑Fi (синий круг)
Разъём антенны очень деликатный и не рассчитан на большое количество циклов подключения — поэтому рекомендуется менять плату (в ней есть разъём, в который он вставляется).
Шаг 19
Аккуратно поднимите верхнюю сборку и освободите её.
Обратите внимание: с левой стороны находится термопрокладка, почти прямо под креплением ремешка. Красная рамка. Будьте осторожны, чтобы не повредить её.
Шаг 20

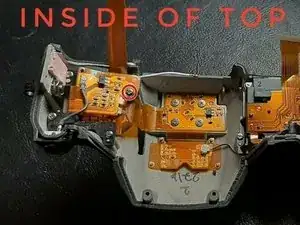

После отсоединения верхней сборки от остальной части камеры зона обслуживания выделена зелёным.
Подсоедините антистатический ремешок к магниевому корпусу, убедившись, что он касается непокрашенной части, чтобы не повредить компоненты.
(Это изображение взято из объявления на eBay)
Шаг 21

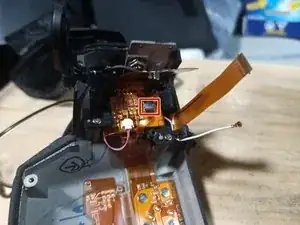

Аккуратно удалите фиксирующий винт, который удерживает мягкий ленточный кабель с компонентами.
Будьте осторожны, чтобы не повредить деталь, так как можно нарушить дорожки.
Шаг 22
После раскрытия найдите белый разъём с тонким ленточным кабелем (шириной примерно 4 мм), кабель выделен синим
Шаг 23
С помощью пинцета аккуратно отведите защёлку разъёма. Защёлка находится на стороне, противоположной разъёму
Освободите жгут проводов из разъёма, осторожно, чтобы не повредить его.
Шаг 24
Осмотрите конец разъёма на предмет коррозии и устраните её, если обнаружите.
Аккуратно вставьте жгут в разъём с помощью пинцета. Убедитесь, что кабель правильно и полностью установлен.
Закройте защёлку, фиксирующую жгут на месте.
Шаг 25
Я использую немного ленты, чтобы жгут совсем не двигался. Это опционально — если устройство ещё на гарантии, это явно покажет, что камера вскрывалась.
Шаг 26
(Извините, для этого шага нет изображения)
Сложите гибкий кабель обратно и закрепите винтом, аккуратно, чтобы не перетянуть.
Заключение
Для сборки камеры выполните руководства из раздела «Предварительные инструкции» в обратном порядке.
- Убедитесь, что все ленточные кабели полностью вставлены перед закрытием защёлки, иначе камера может не работать корректно
- Убедитесь, что камера полностью функционирует, чтобы подтвердить правильность подключения всех деталей.
- Многие винты вкручиваются в пластик, не затягивайте их слишком сильно
