Замена переключателя питания и кнопки спуска затвора Nikon D3000

Выверните шесть винтов с крестовой шлицей 3 мм x 2,5 мм с нижней части камеры.

Выверните три винта с крестовой шлицей 3 мм x 5,5 мм с нижней части камеры рядом с крышкой отсека батареи.

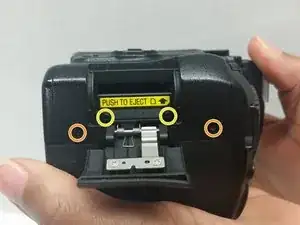

Поднимите крышку отсека батареи и выверните два винта с крестовой шлицей 3 мм x 5,5 мм, как показано.

Снимите нижнюю крышку.

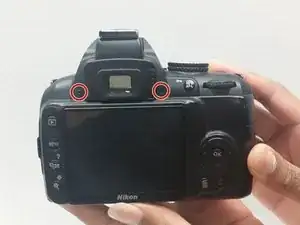

Выверните два винта с крестовой шлицей 3 мм x 5,5 мм по обеим сторонам видоискателя.

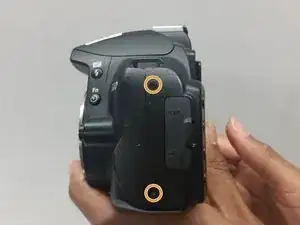

Выверните четыре винта с крестовой шлицей 3 мм x 5,5 мм над и под крышкой USB-порта и по обеим сторонам крышки слота SD-карты.

Выверните два винта с крестовой шлицей 3 мм x 4 мм внутри крышки слота SD-карты.

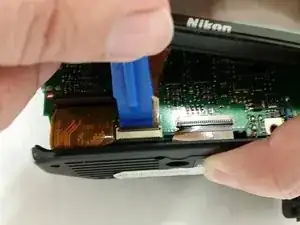

Отведите ЖК-панель вверх, чтобы открыть лентовый разъём. Затем поднимите язычок разъёма, как показано, и извлеките ленту.

Используйте эту технику для всех лентовых разъёмов в данном руководстве.

Отведите ЖК-панель в сторону и снимите её с камеры.

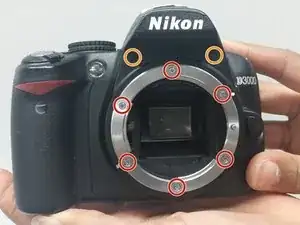

Выверните шесть винтов с крестовой шлицей 3 мм x 5,5 мм вокруг кольца объектива и снимите кольцо объектива.

Выверните два винта с крестовой шлицей 2,5 мм x 4 мм над кольцом объектива, чтобы ослабить переднюю часть корпуса камеры.

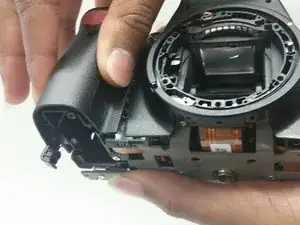

Поднимите и снимите рукоять и переднюю панель камеры.

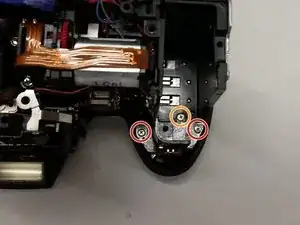

Выверните два винта с крестовой шлицей 3 мм x 4 мм в месте, где была снята рукоять камеры.

Выверните один винт с крестовой шлицей 2 мм x 3 мм в том же месте.

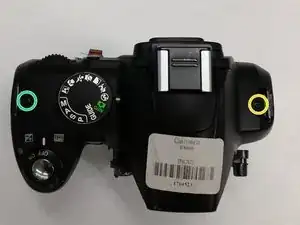

Выверните один винт с крестовой шлицей 3 мм x 5,5 мм с правой верхней стороны камеры, как показано.

Выверните один винт с крестовой шлицей 3 мм x 3 мм с левой верхней стороны камеры, как показано.

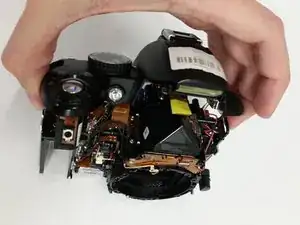

Осторожно приподнимите верхнюю часть корпуса, чтобы отделить её от основного корпуса камеры. На этом этапе она всё ещё будет подключена проводами.

Паяльники горячие. Примите все необходимые меры предосторожности перед пайкой, чтобы избежать повреждения камеры или травм.

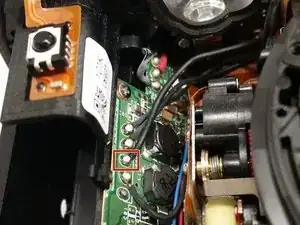

Отпаять провод, показанный на стороне рукояти камеры, чтобы обеспечить достаточный доступ к верхней части корпуса.

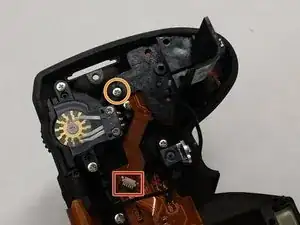

Отсоедините лентовый разъём.

Выверните винт с крестовой шлицей 3 мм x 4 мм и снимите пластиковый кронштейн, чтобы открыть выключатель питания, расположенный под ним.

Перед заменой кнопки и металлических контактов следует провести быструю проверку.

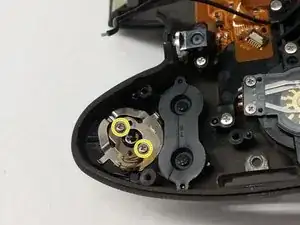

Выверните два винта с крестовой шлицей 2 мм x 4 мм — кнопка спуска и переключатель питания отпадут вниз от верхней панели.
