Замена материнской платы Nikon D3200

Найдите отсек для батареи в нижней части камеры прямо под диском режимов.

Найдите отмеченную стрелку на дверце отсека для батареи и плотно нажмите в направлении стрелки, чтобы освободить защёлку.

Освободите защёлку и полностью откройте крышку.

Вставьте батарею, следуя схеме на внутренней стороне дверцы отсека.

Закройте дверцу отсека и плотно нажмите на защёлку до щелчка.

Поверните камеру так, чтобы снизу была обращена к вам.

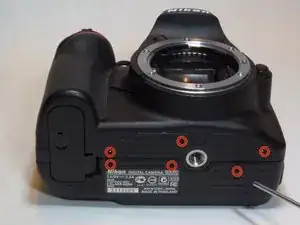

Найдите 6 винтов и, используя крестовую отвёртку Phillips #00, удалите их.

Не прикладывайте большое усилие, винты могут срезаться.

Найдите резиновую накладку прямо под кнопкой спуска затвора.

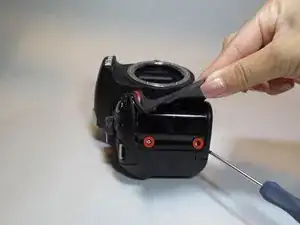

Подденьте резиновую накладку пластиковым инструментом для вскрытия, чтобы найти и удалить два скрытых под ней винта.

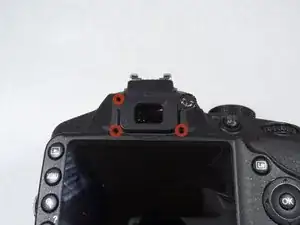

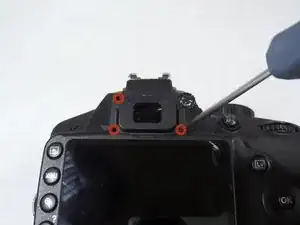

Найдите и удалите 4 винта возле наглазника над ЖК-экраном. Четвёртый винт скрыт за меткой +/-, которую можно аккуратно снять с помощью иглы.

Найдите крышку разъёмов слева от ЖК-экрана.

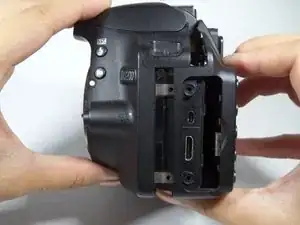

Отщёлкните крышку разъёмов, чтобы открыть доступ к двум винтам.

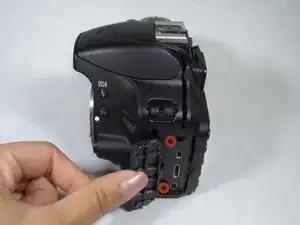

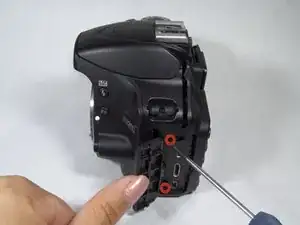

Найдите и удалите эти два винта.

Осторожно оттяните заднюю часть корпуса камеры, начиная слева от ЖК-экрана, затем проделайте то же с другой стороны.

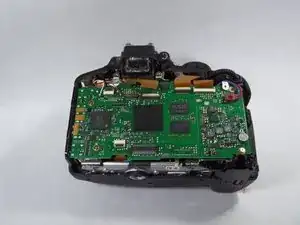

Теперь у вас открыта материнская плата!

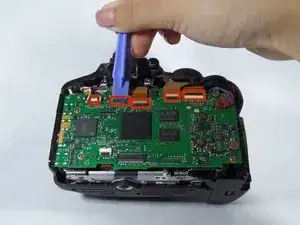

Аккуратно переверните 5 коричневых пластиковых разъёмов с помощью пластикового инструмента для вскрытия.

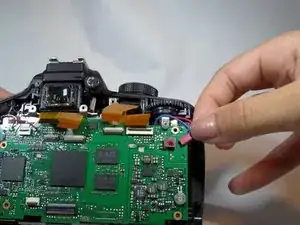

Отщёлкните красный и синий соединительный кабель от его базового разъёма.

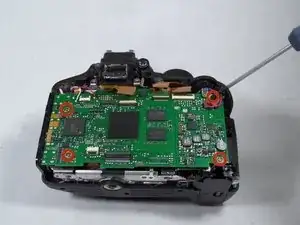

Найдите и удалите 4 винта на материнской плате.

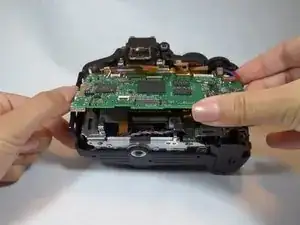

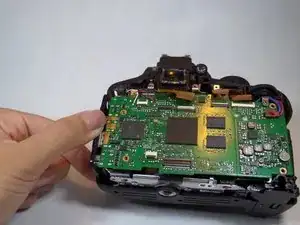

Поднимите плату, подставив палец под неё, чтобы аккуратно приподнять.

Также можно использовать пластиковый инструмент для вскрытия.

Осторожно извлеките материнскую плату из камеры — готово!
