Как получить доступ к заевшему объективу Nikon Coolpix S210

Поместите большой палец на панель крышки батарейного отсека внизу устройства.

Сдвиньте панель вправо, отведя её от корпуса камеры.

Сдвиньте оранжевый защёлк наружу в направлении угла камеры.

Батарея должна выпрыгнуть.

Удалите батарею и снова прикрепите крышку.

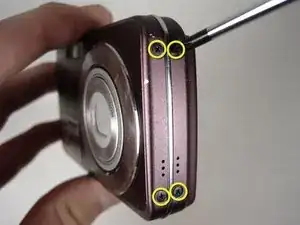

После извлечения батареи отвинтите четыре винта длиной 3,10 мм на стороне, противоположной кнопкам.

Отвинтите три винта длиной 4,05 мм на дне камеры под объективом.

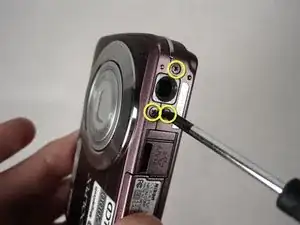

Отвинтите два винта длиной 4,05 мм на стороне рядом с кнопками.

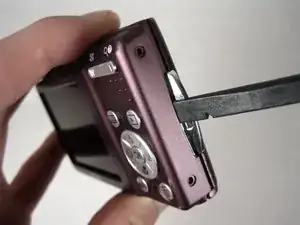

Аккуратно вставьте плоский конец монтажной лопатки между задней крышкой и креплением шнурка для запястья.

Крепление шнурка для запястья — это тонкая металлическая деталь на боковой части камеры. Шнурок может быть прикреплён, но его снимать не требуется.

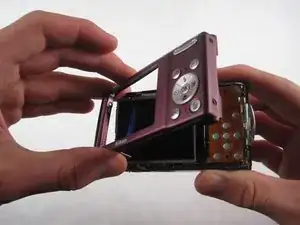

Осторожно подденьте заднюю крышку от корпуса камеры, затем аккуратно снимите её.

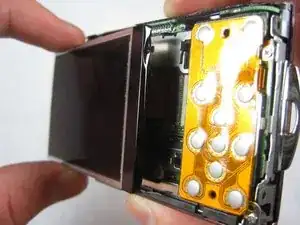

После снятия задней крышки ЖК-экран должен лежать свободно на камере, прикреплённый только широкой лентой и узкой лентой.

Ленты соединены и зафиксированы малыми пластиковыми защёлками.

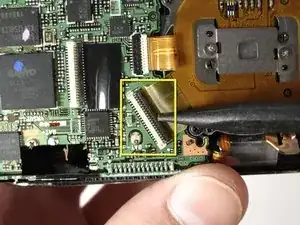

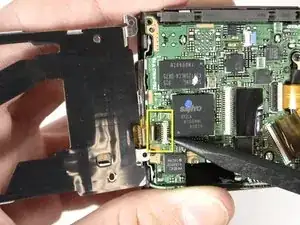

Чтобы снять широкую ленту, аккуратно подденьте монтажной лопаткой чёрную пластиковую защёлку в месте соединения ленты и поднимите вверх. Лента должна легко выйти.

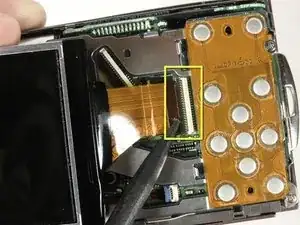

Повторите ту же процедуру с меньшей лентой, на этот раз ищите светло-голубую защёлку.

Осторожно снимите ЖК-экран.

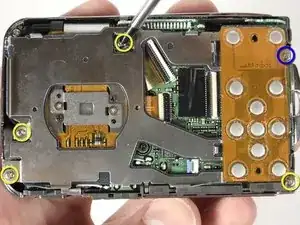

После снятия ЖК-экрана отвинтите четыре винта длиной 3,8 мм, удерживающие металлическую пластину.

Отвинтите винт длиной 2,5 мм рядом с креплением шнурка для запястья.

Разместите камеру объективом вниз и кнопкой спуска перед собой.

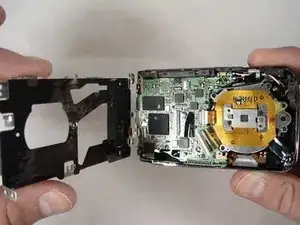

Поднимите металлическую пластину от корпуса, не снимая её полностью. К краю пластины прикреплена лента.

Лента зафиксирована чёрной защёлкой.

Осторожно подденьте монтажной лопаткой под чёрную защёлку и аккуратно поднимите вверх. Лента легко выйдет.

После отщёлкивания ленты металлическая пластина будет полностью отделена.

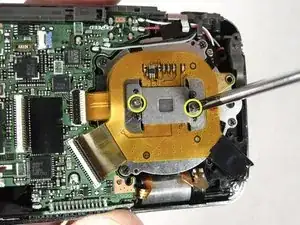

Удалите два серебристых винта длиной 3,1 мм с серебристой пластины.

Снизу слева от серебристой пластины находится лента, зафиксированная чёрной защёлкой.

Подденьте монтажной лопаткой под чёрную защёлку и аккуратно поднимите. Лента легко освободится.

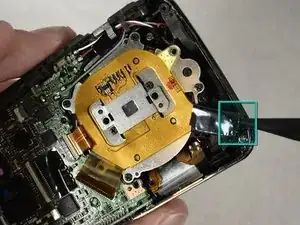

Снизу справа от серебристой пластины имеется петля из клейкой ленты.

Просуньте наконечник монтажной лопатки внутрь петли ленты и подденьте вверх, одновременно снимая жёлтую пластину другой рукой.

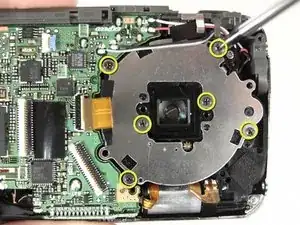

Удалите все шесть винтов длиной 3,5 мм из серебристой пластины.

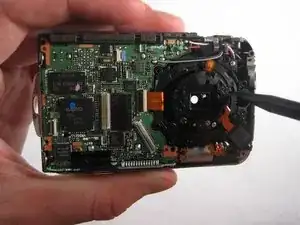

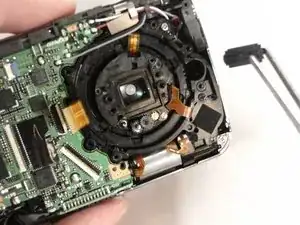

Поднимите серебристую пластину, чтобы снять её.

Примечание: При сборке обращайте особое внимание на отмеченные кругом места расположения винтов.

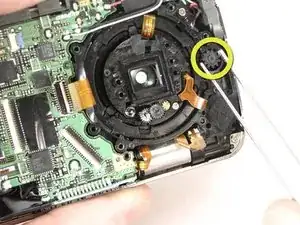

Пинцетом извлеките цилиндрическую шестерню из камеры.

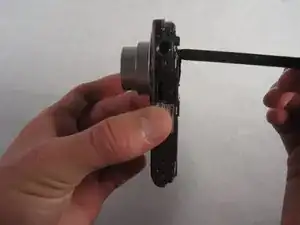

Разместите монтажную лопатку на внешней поверхности объектива и нажмите внутрь. Это выдвинет объектив камеры.
