Замена экрана ЖК-дисплея Kodak EasyShare Z740
Экран ЖК-дисплея отображает фотографии на камере и является одной из важнейших частей для её работоспособности. Если экран разбит или поцарапан, воспользуйтесь данным руководством, чтобы заменить его.
Шаг 1
Сдвиньте дверцу в нижней части камеры в направлении, указанном символом «открыто», с помощью пальца.
Отпустите её — дверца откроется.
Шаг 2
Выдвиньте аккумулятор из камеры.
Шаг 3
Снимите переднюю крышку объектива, сжав выступающие кнопки с каждой стороны крышки, и потяните на себя.
Шаг 4
Тяните нить крышки объектива вниз, пока петля под металлической пластиной не окажется на верхней стороне нити.
Толкните петлю вверх, чтобы нить начала выходить из верхней части петли.
Возьмите нить выше петли и потяните.
Шаг 5
Проденьте верхнюю часть нити в металлическую пластину, одновременно тянув петлю на себя, пока пластиковая деталь не остановит дальнейшее движение.
Шаг 6
Разведите две части петли в стороны и потяните крышку объектива вверх между ними.
Шаг 7
Вытяните крышку объектива — нить выйдет из металлической пластины.
Шаг 8
Установите крышку объектива обратно на линзу, чтобы избежать царапин или попадания мусора, но оставьте нить отсоединённой.

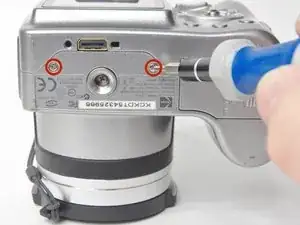

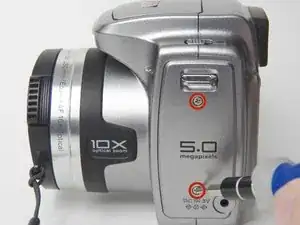

Выкрутите в общей сложности шесть винтов Phillips №00 длиной 3,968 мм: по два с левой стороны, нижней стороны и правой стороны.
Шаг 9

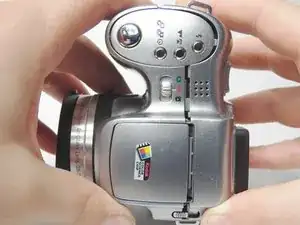

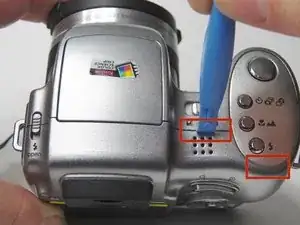

Отделите заднюю крышку от передней крышки.
При необходимости используйте пластиковую монтажную присоску как клин, если крышки не разъединяются легко.
Шаг 10

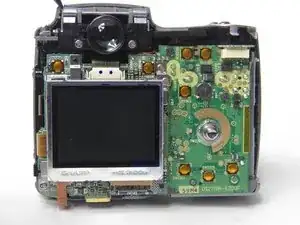

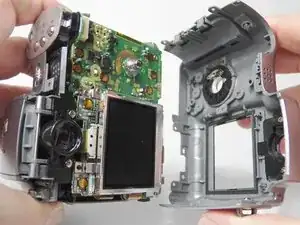

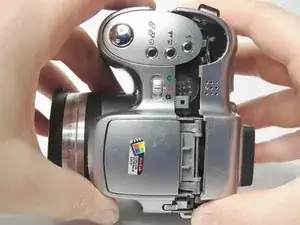

Полностью отделите заднюю крышку от передней крышки.
Шаг 11

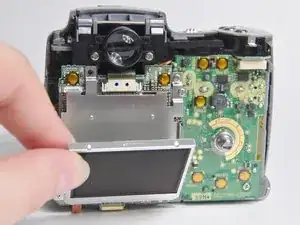

Опустите экран ЖК-дисплея вниз.
Шаг 12

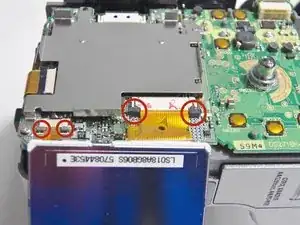

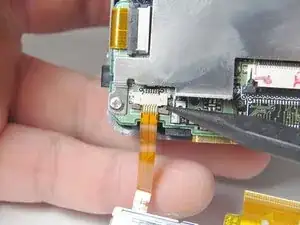

Найдите две пары чёрных фиксаторов, соединяющих плоские оранжевые кабели с материнской платой.
Сдвиньте две пары фиксаторов вниз с помощью инструмента или пальца, чтобы освободить кабели.
Шаг 13

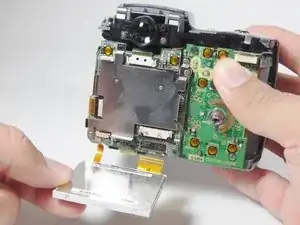

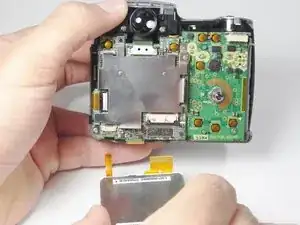

Осторожно потяните экран ЖК-дисплея вниз, пока оранжевые кабели полностью не выйдут из материнской платы.
Завершение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
