Замена ЖК-экрана Canon PowerShot S410
Если на Canon PowerShot S410 отображаются искажённые изображения или вообще нет изображения, возможно, пришло время заменить ЖК-экран. Следуйте этому пошаговому руководству, чтобы восстановить работоспособность камеры.
ЖК-экран играет ключевую роль в преобразовании визуального сигнала от объектива в чёткое изображение, которое вы можете просматривать. Неисправный или повреждённый ЖК-экран может приводить к искажениям или пустому экрану, что осложняет съёмку удачного кадра.
Перед началом ремонта уделите момент проверке настроек камеры. Нажмите кнопку DISP на Canon PowerShot S410, чтобы убедиться, что отображение включено и проблема не связана с простой ошибкой настроек.
Для выполнения этого ремонта вам понадобятся крестовая отвёртка Phillips №0 и пинцет. Не беспокойтесь — предварительный опыт не обязателен, и процесс достаточно прост.
Работая с инструментами, обращайтесь бережно, чтобы не повредить камеру ещё сильнее. На некоторых шагах придётся аккуратно вывести лентовый кабель, чтобы отсоединить компоненты, поэтому действуйте осторожно.
Готовы начать? Поехали!
Шаг 1
Поверните камеру дном вверх.
Найдите панель с надписью "Batt. Open"
Поместите палец на панель и сдвиньте её в направлении стрелки.
Отверстие раскроется, открывая отсек для аккумулятора.
Шаг 2
Оттяните оранжевый рычаг — аккумулятор слегка выскочит.
Шаг 3
Схватите аккумулятор и полностью извлеките его из отсека.
При установке нового аккумулятора стрелка на аккумуляторе должна совпадать со стрелкой на камере.
Шаг 4
Начните с размещения камеры горизонтально экраном вверх.
С помощью крестовой отвёртки Phillips №0 отвинтите винт 3.8 мм в верхнем правом углу.
Шаг 5
Поставьте камеру дном вверх.
Поверните отвёртку против часовой стрелки, чтобы выкрутить винт 4.8 мм.
Повторите, чтобы вынуть два винта 2.3 мм.
Шаг 6
Расположите камеру так, чтобы резиновая заглушка "AV Out Digital" была сверху.
Сдвиньте резиновую заглушку, чтобы открыть нижний винт.
С помощью отвёртки удалите два винта 3.7 мм.
Шаг 7
Поверните камеру так, чтобы задняя панель была обращена к вам.
Схватитесь за кромки задней панели и аккуратно снимите её, сдвинув в сторону.
Если есть сопротивление, убедитесь, что в корпусе не осталось винтов.
Шаг 8
Ориентируйте камеру как на фото.
Удалите два внешних винта 2.3 мм с помощью крестовой отвёртки Phillips №0.
Удалите два винта 3.8 мм возле кронштейна ремешка.
Снимите маленькую панель, закрывающую монтажный кронштейн.
Снимите крышку, закрывающую слот для карты памяти.
Шаг 9
Поверните камеру так, чтобы дно было обращено к вам.
Удалите винт 3.8 мм под монтажным кронштейном с помощью крестообразной отвёртки.
Шаг 10
Поверните камеру так, чтобы передняя часть была обращена к вам.
Возьмитесь за боковые стороны передней панели и аккуратно снимите переднюю крышку с камеры.
Шаг 11

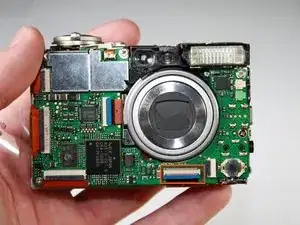

Расположите камеру так, чтобы плата была обращена к вам.

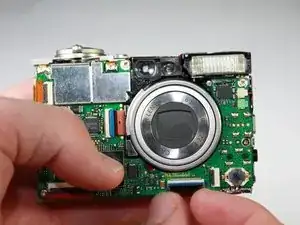

Ногтем или лопаткой аккуратно снимите пластиковую защёлку, закрывающую плату.
Шаг 12

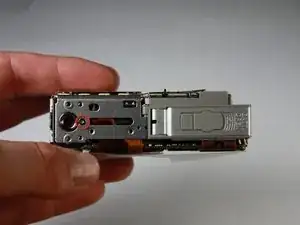

Поверните камеру так, чтобы дно было обращено к вам.
Удалите винт 2.1 мм с помощью крестовой отвёртки Phillips №0

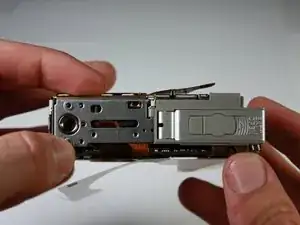

Возьмитесь за боковые стороны нижней панели и приподнимите её, чтобы открыть лентовый кабель.
Шаг 13

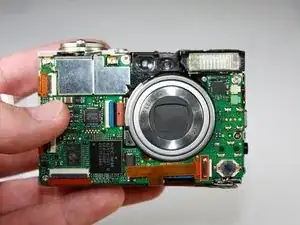

Поверните камеру так, чтобы плата была обращена к вам.

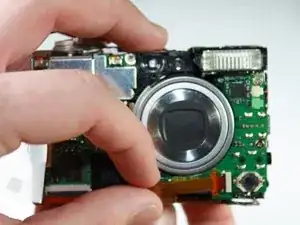

Ногтем откройте чёрный зажим, удерживающий лентовый кабель.
Аккуратно вытяните лентовый кабель по направлению кабеля пальцами или пинцетом.
Шаг 14

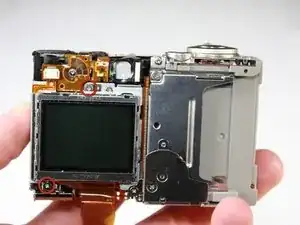

Поверните камеру так, чтобы ЖК-экран был обращён к вам.
Удалите два винта 2.1 мм на алюминиевых лапках ЖК-экрана с помощью отвёртки.
Шаг 15

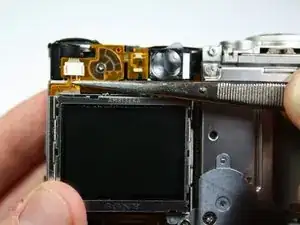

С помощью пинцета аккуратно выньте верхний лентовый кабель из разъёма.
Схватите боковые части ЖК-экрана и поднимите его, снимая с камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
