Замена зум-объектива Canon PowerShot S500

Это руководство показывает, как очистить и снять зум-объектив.

Шаг 1

Отверните пять винтов с крестообразным шлицем, используя отвертку Phillips №0.

Один винт находится в верхнем правом углу задней панели.

Остальные четыре винта находятся на дне камеры.

Шаг 2

Откройте крышку карты памяти, сдвинув переключатель в сторону верхнего торца камеры.

Извлеките карту памяти из слота.

Шаг 3

Снимите заднюю крышку с остальной части камеры.

Для освобождения корпуса может потребоваться аккуратное покачивание.

Шаг 4

Отверните четыре винта Phillips на боковой стороне корпуса и один винт на дне, используя отвертку Phillips №0.

Шаг 5

Освободите переднюю крышку от остальной части камеры.

Крышку может потребоваться аккуратно покачать, чтобы снять.

Шаг 6

Отверните два винта Phillips над ЖК-дисплеем, используя отвертку Phillips №0.

Шаг 7

Осторожно отделите верхнюю часть ЖК-дисплея от остальной части камеры, используя большой палец.

Будьте осторожны, не тяните ЖК-дисплей слишком далеко из‑за соединительного ленточного кабеля.

Поместите лопаточку в отверстие электрической ленты.

Аккуратно потяните ленту вниз лопаточкой, пока она не освободится от камеры, но останется подключённой к ЖК-дисплею.

ЖК-дисплей всё ещё будет подключён к остальной части камеры

Шаг 8

Отверните один винт Phillips, используя отвертку Phillips №0.

Освободите нижнюю панель и прикреплённую ленту от остальной части камеры.

Будьте осторожны, не повредите ленту.

Шаг 9

Переверните камеру.

Поднимите прозрачную пластиковую накладку с лицевой стороны камеры, отрывая клей чуть ниже зум-объектива.

Пластик по-прежнему будет соединён с левой стороны.

Шаг 10

Поместите лопаточку между оранжевой лентой и чёрным фиксатором ленты.

Поднимите фиксатор ленты с помощью лопаточки.

Шаг 11

Поместите лопаточку в угол ленты над отверстием.

Удалите ленту из фиксатора, потянув лопаточку от фиксатора.

Шаг 12

Освободите эту ленту и нижнюю панель от остальной части камеры.

Будьте осторожны, не повредите ленту.

Шаг 13

Переверните камеру так, чтобы был виден ЖК-дисплей.

Отверните один винт Phillips под ЖК-дисплеем, используя отвертку Phillips №0.

Шаг 14

Поднимите синий фиксатор ленты с помощью лопаточки.

Шаг 15

Вставьте лопаточку в отверстие ленты.

Отведите лопаточку от фиксатора, чтобы полностью вынуть ленту.

Будьте осторожны, не повредите ленту.

Шаг 16

Отделите ЖК-дисплей от остальной части камеры.

Шаг 17

Снимите кнопку спуска затвора, покачивая её взад‑вперёд и тянув вверх.

Будьте осторожны, чтобы не повредить две защёлки.

Шаг 18

Откройте четыре фиксатора лент с помощью лопаточки.

Аккуратно выньте ленточные кабели из фиксаторов с помощью лопаточки.

Шаг 19

Отверните четыре винта Phillips, используя отвертку Phillips №0.

Шаг 20

Аккуратно приподнимите плату управления.

Будьте осторожны, не тяните сильно, чтобы не повредить белую ленточную цепь.

Поместите лопаточку между платой управления, белой ленточной цепью и остальной частью камеры.

Снимите белую ленточную цепь, потянув лопаточку от камеры, удерживая её параллельно плате управления.

Шаг 21

Опустите плату управления обратно так, чтобы она лежала на корпусе камеры.

Выньте два разъёма (белый и зелёный) вправо из платы управления с помощью пинцета.

Шаг 22

Теперь можно начинать процесс выпаивания. Вам понадобится паяльник, припой и оплетка для выпайки. Если у Вас этого нет, эти инструменты можно найти в магазине радиодеталей.

Пожалуйста, не выполняйте этот шаг, если Вы не уверены в своих навыках или не имеете опыта пайки. Неправильные действия могут серьёзно повредить камеру.

Выпаяйте два припаянных ленточных кабеля, подключенных к плате управления.

Шаг 23

Отсоедините плату управления от остальной части камеры.

Шаг 24

Переверните камеру так, чтобы задняя часть была обращена к Вам.

Отверните три винта с крестообразным шлицом с помощью отвёртки Phillips #0.

Шаг 25

Снимите корпус для карты памяти, проводя ленточный кабель через корпус камеры. Продолжайте тянуть, пока корпус карты памяти и ленточный кабель не будут полностью удалены из камеры.

Обратите внимание, что ленточный кабель выходит из передней внешней части камеры. Убедитесь, что кабель ни за что не зацепится.

Шаг 26

Отверните один винт Phillips с боковой части и три винта Phillips с задней панели с помощью отвёртки Phillips #0.

Шаг 27

Плотно нажмите на заднюю часть объектива с зумом, чтобы вынуть его из левой части камеры.

Поднимите объектив зума от левой части камеры — перед Вами окажутся три компонента, соединённые ленточными кабелями.

Будьте осторожны, чтобы не порвать ленточные кабели.

Шаг 28

Камеру теперь можно установить в этом положении без чрезмерного натяжения кабелей.

Прозрачный пластик всё ещё прикреплён к корпусу аккумулятора.

Шаг 29

Найдите ленточный кабель, идущий от корпуса аккумулятора к блоку вспышки.

Снимите разъём ленточного кабеля с помощью пинцета.

Блок вспышки теперь отделён от остальной части камеры.

Шаг 30

Возьмите оставшийся корпус аккумулятора и объектив зума.

Снимите прозрачный пластик.

Прозрачный пластик закреплён клеем вдоль нижнего края и небольшим крючком.

Шаг 31

Снимите объектив зума с корпуса аккумулятора.

Обратная сторона плат приклеена к корпусу аккумулятора лёгким клеем, который можно удалить, слегка потянув вверх.

Шаг 32

Оставшиеся детали слева направо: корпус аккумулятора, объектив зума и блок вспышки.

Шаг 33

Возьмите объектив зума.

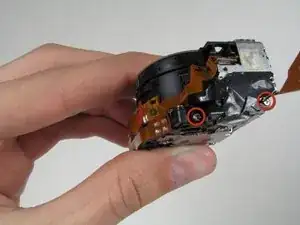

Отверните два винта Phillips с помощью отвёртки Phillips #0.

После снятия винтов останутся две детали, соединённые ленточным кабелем.

Будьте осторожны, чтобы не повредить кабель.

Шаг 34

Держите две детали вместе.

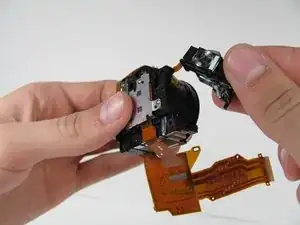

Снимите светодиод с круглого гнезда, подняв конец ленточного кабеля вверх и от себя.

Отцепите нижнюю часть ленты от пластикового штифта.

Теперь две детали можно разделить.

Шаг 35

Отверните один винт Phillips с помощью отвёртки Phillips #0.

Шаг 36

Снимите панель, открыв привод передачи шестерён зум-объектива.

Шаг 37

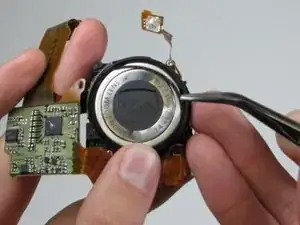

Снимите блестящее кольцо зум-объектива.

Шаг 38

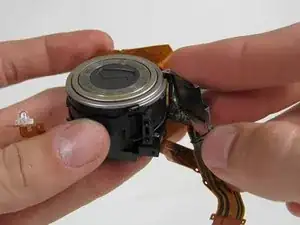

Выньте кольцо под блестящим кольцом с помощью пинцета.

Шаг 39

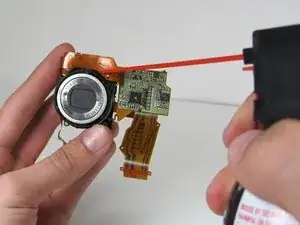

Выдуйте сжатым воздухом любые частицы, мешающие в пазе, образованном удалением предыдущих колец.

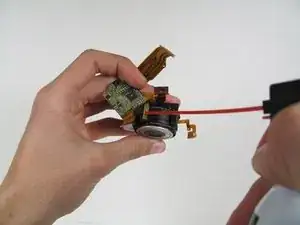

Выдуйте сжатым воздухом отверстие, где видна направляющая шестерён.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
