Замена материнской платы Canon PowerShot S400

Если не указано иное, используйте крестовую отвертку Phillips #00 для удаления всех винтов.

На задней стороне камеры удалите винт 4,75 мм, расположенный в верхнем правом углу.

Удалите четыре винта 4,75 мм, расположенные внизу камеры.

На боку камеры удалите два винта 4,75 мм, расположенные рядом с разъемом USB для передачи данных.

На боку камеры удалите четыре винта 4,75 мм, расположенные рядом с креплением ремешка для запястья.

Снимите две маленькие металлические пластины, которые удерживаются этими четырьмя винтами.

При снятии корпуса не уроните маленькую чёрную пластиковую деталь. Эта деталь находится в небольшом зазоре над объективом, слева от вспышки и под корпусом камеры.

Снимите маленькую чёрную пластиковую деталь и отложите в сторону. При необходимости используйте пинцет для снятия этой детали.

Отсоедините переднюю и заднюю части корпуса.

Не удаляйте металлическую пластину, о которой идет речь в этом шаге. Снятие на этом этапе может повредить плоский кабель. Подождите до следующего шага, чтобы снять пластину.

Удалите винт 3,5 мм, находящийся на металлической пластине внизу камеры.

Удалите два других винта 3,5 мм, расположенные сбоку, слева от только что удалённого винта.

На изображении некоторые винты уже удалены.

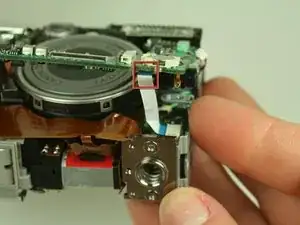

Плоский кабель соединяет металлическую пластину с основной платой на передней части камеры.

Осторожно разблокируйте чёрный зажим.

Снимите сборку плоского кабеля и металлической пластины.

На задней стороне камеры удалите винт 3,5 мм, расположенный слева от видоискателя и над ЖК-экраном.

Удалите второй винт 3,5 мм, расположенный непосредственно над ЖК-экраном.

Осторожно отсоедините плоский кабель.

Найдите плоский кабель на основной плате, который находится под объективом.

Осторожно разблокируйте чёрный зажим на разъёме плоского кабеля и отсоедините плоский кабель.

Снимите ЖК-экран и отложите его в сторону.

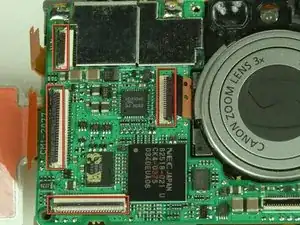

На основной плате аккуратно разблокируйте чёрные зажимы четырёх плоских кабелей.

Осторожно отсоедините плоские кабели.

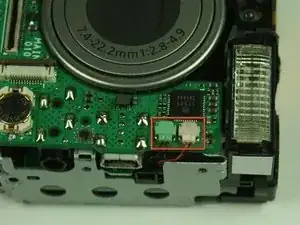

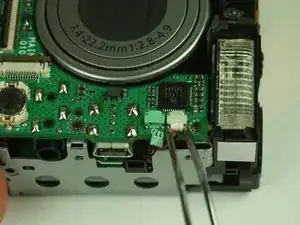

Отсоедините провода с белыми и зелёными наконечниками, которые находятся рядом со вспышкой.

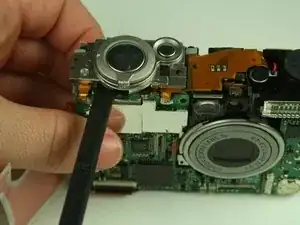

С помощью лопатки осторожно отсоедините узел кнопки затвора от камеры.

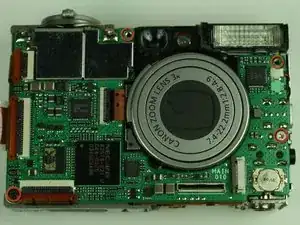

Удалите четыре винта 3,5 мм, которые удерживают основную плату.

На изображении некоторые винты уже удалены.

Пока не извлекайте основную плату полностью.

Не извлекайте основную плату полностью из камеры. К плате припаян плоский кабель. Полное извлечение повредит точки пайки.

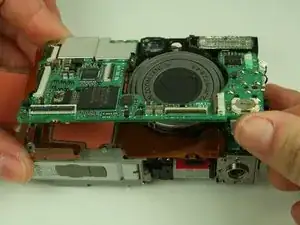

Выполните движение, подобное шарниру: аккуратно приподнимите нижнюю часть основной платы — ту сторону, где нет точек пайки.

Осторожно отсоедините белый плоский кабель с нижней стороны основной платы.

Не выполняйте следующий шаг, если у вас нет навыков пайки и вы не уверены в умении выпаивать. В противном случае вы можете повредить камеру.

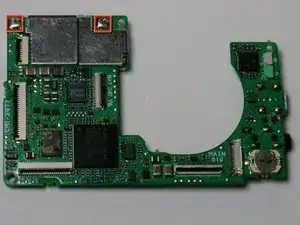

Аккуратно выпаяйте два плоских кабеля, припаянные к материнской плате.

Снимите материнскую плату.
