Замена блока вспышки Canon PowerShot S500
В этом руководстве показано, как снять блок вспышки.
Шаг 1

Отвинтите пять винтов с крестообразным шлицем, используя отвертку Phillips #0.
Один винт находится в верхнем правом углу задней панели.
Остальные четыре винта находятся на нижней части камеры.
Шаг 2

Откройте крышку карт памяти, сдвинув фиксатор в направлении верхнего торца камеры.
Извлеките карту памяти из слота.
Шаг 3

Снимите заднюю крышку с остальной части камеры.
Для отделения корпуса может потребоваться лёгкое покачивание.
Шаг 4

Отвинтите четыре винта с крестообразным шлицем на боковой стороне корпуса и один винт на нижней части, используя отвертку Phillips #0.
Шаг 5

Отделите переднюю крышку от остальной части камеры.
Для снятия крышки может потребоваться лёгкое покачивание.
Шаг 6

Отвинтите два винта с крестообразным шлицем над ЖК-дисплеем, используя отвертку Phillips #0.
Шаг 7

Аккуратно отделите верхнюю часть ЖК-дисплея от остальной части камеры, используя большой палец.
Будьте осторожны, не тяните ЖК-дисплей слишком далеко из‑за соединительного ленточного кабеля.
Вставьте лопатку в отверстие электрического ленточного кабеля.
Аккуратно потяните ленточный кабель вниз с помощью лопатки, пока он не освободится от камеры, оставаясь при этом подключённым к ЖК‑дисплею.
ЖК‑дисплей всё ещё будет подключён к остальной части камеры
Шаг 8

Отвинтите один винт с крестообразным шлицем, используя отвертку Phillips #0.
Освободите нижнюю панель и прикреплённый ленточный кабель от остальной части камеры.
Будьте осторожны, чтобы не повредить ленточный кабель.
Шаг 9

Переверните камеру.
Поднимите прозрачный пластик с лицевой части камеры, отделяя клей непосредственно под объективом зума.
Пластик всё ещё будет прикреплён с левой стороны.
Шаг 10

Поместите лопатку между оранжевым и чёрным ленточным фиксатором.
Поднимите фиксатор ленточного кабеля с помощью лопатки.
Шаг 11

Вставьте лопатку в угол ленточного кабеля над отверстием.
Удалите ленточный кабель из фиксатора, потянув лопатку прочь от фиксатора.
Шаг 12

Освободите этот ленточный кабель и нижнюю панель от остальной части камеры.
Будьте осторожны, чтобы не повредить ленточный кабель.
Шаг 13

Переверните камеру так, чтобы был виден ЖК‑дисплей.
Отвинтите один винт с крестообразным шлицем под ЖК‑дисплеем, используя отвертку Phillips #0.
Шаг 14

Поднимите синий фиксатор ленточного кабеля с помощью лопатки.
Шаг 15

Вставьте лопатку в отверстие ленточного кабеля.
Отведите лопатку от фиксатора, чтобы полностью удалить ленточный кабель.
Будьте осторожны, чтобы не повредить ленточный кабель.
Шаг 16

Отделите ЖК‑дисплей от остальной части камеры.
Шаг 17

Снимите кнопку спуска, покачивая её туда‑обратно и тянув вверх.
Будьте осторожны, чтобы не повредить два фиксатора.
Шаг 18

Откройте четыре ленточных фиксатора с помощью лопатки.
Аккуратно вытяните ленточные кабели из фиксаторов с помощью лопатки.
Шаг 19

Отвинтите четыре винта с крестообразным шлицем, используя отвертку Phillips #0.
Шаг 20

Аккуратно приподнимите плату управления.
Будьте осторожны, не тяните слишком сильно, чтобы не повредить белый ленточный кабель.
Поместите лопатку между платой управления, белым ленточным кабелем и остальной частью камеры.
Снимите белый ленточный кабель, оттягивая лопатку от камеры, удерживая её параллельно плате управления.
Шаг 21

Опустите плату управления так, чтобы она опиралась на корпус камеры.
Вытяните два разъёма (белый и зелёный) вправо из платы управления, используя пинцет.
Шаг 22

Теперь можно приступать к процессу выпаивания. Вам потребуется паяльник, припой и оплетка для выпаивания. При необходимости эти предметы можно приобрести в радиомагазине.
Пожалуйста, не выполняйте этот шаг, если вы не уверены в своих навыках пайки или не имеете соответствующего опыта. Неправильные действия могут привести к серьёзному повреждению камеры.
Выпаяйте два припаянных ленточных кабеля, подключённых к основной плате.
Шаг 23

Отделите основную плату от остальной части камеры.
Шаг 24

Переверните камеру так, чтобы задняя часть была обращена к вам.
Открутите три винта с крестообразным шлицем, используя отвёртку Phillips #0.
Шаг 25

Снимите корпус слота для карты памяти, протянув ленточный кабель через камеру. Продолжайте тянуть, пока карта памяти и ленточный кабель полностью не выйдут из камеры.
Обратите внимание, что ленточный кабель идёт от внешней передней части камеры. Убедитесь, что кабель ни за что не зацепится.
Шаг 26

Открутите один винт с крестообразным шлицем со стороны и три винта с крестообразным шлицем с задней панели, используя отвёртку Phillips #0.
Шаг 27


Сильно нажмите на заднюю часть зум-объектива, чтобы извлечь его из левой части камеры.
Поднимите зум-объектив от левой части камеры; у вас останется три компонента, соединённые ленточными кабелями.
Будьте осторожны, чтобы не порвать ленточные кабели.
Шаг 28

Камеру теперь можно установить в таком положении без сильного натяжения кабелей.
Прозрачный пластик всё ещё прикреплён к корпусу батарейного отсека.
Шаг 29

Найдите ленточный кабель, идущий от корпуса батареи к сборке вспышки.
Снимите разъём ленточного кабеля с помощью пинцета.
Сборка вспышки теперь отделена от остальной части камеры.
Шаг 30

Возьмите оставшийся корпус батареи и зум-объектив.
Снимите прозрачный пластик.
Прозрачный пластик закреплён клеем по нижнему краю и небольшим крючком.
Шаг 31

Снимите зум-объектив с корпуса батареи.
Обратная сторона плат приклеена к корпусу батареи лёгким клеевым слоем, который можно удалить лёгким потягиванием вверх.
Шаг 32

Оставшиеся детали слева направо: корпус батареи, зум-объектив и сборка вспышки.
Шаг 33

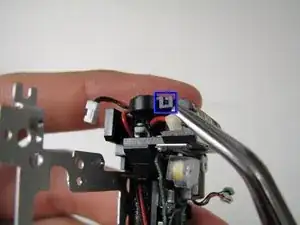

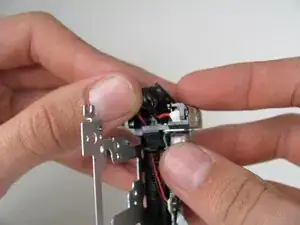

Поднимите защёлку на верхней части сборки вспышки.
Шаг 34

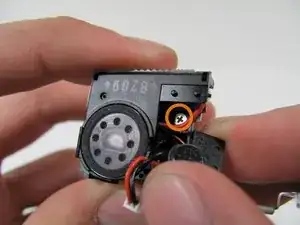

Открутите один винт с крестообразным шлицем, используя отвёртку Phillips #0.
Шаг 35

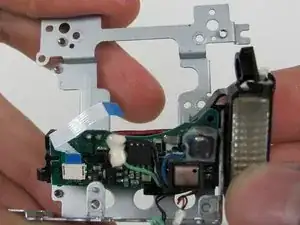

Снимите сборку вспышки, сдвинув её от панели.
Если какая-либо часть этого узла повреждена, необходимо заменить всю сборку вспышки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
