Замена корпуса батареи Canon PowerShot S500

Это руководство описывает, как снять корпус батареи для чистки и проверки соединений с остальной частью камеры.

Шаг 1

Открутите пять винтов с крестовой головкой с помощью отвертки Phillips #0.

Один винт находится в верхнем правом углу задней панели.

Остальные четыре винта — на дне камеры.

Шаг 2

Откройте крышку карты памяти, сдвинув ползунок в сторону верхнего конца камеры.

Извлеките карту памяти из слота.

Шаг 3

Снимите заднюю крышку с остальной части камеры.

Для освобождения крышки может потребоваться легкое покачивание корпуса.

Шаг 4

Открутите четыре винта с крестовой головкой на боковой части корпуса и один винт на дне с помощью отвертки Phillips #0.

Шаг 5

Отсоедините переднюю крышку от остальной части камеры.

Для снятия крышки может потребоваться легкое покачивание.

Шаг 6

Открутите два винта с крестовой головкой над ЖК-экраном с помощью отвертки Phillips #0.

Шаг 7

Аккуратно отделите верхнюю часть ЖК-экрана от остальной части камеры большим пальцем.

Не тяните ЖК-экран слишком далеко из‑за ленточного кабеля.

Поместите лопаточку в отверстие электрического ленточного кабеля.

Аккуратно потяните ленту вниз лопаточкой, пока она не освободится от камеры, оставаясь при этом подключённой к ЖК-экрану.

ЖК-экран всё ещё будет подключён к остальной части камеры

Шаг 8

Открутите один винт с крестовой головкой отверткой Phillips #0.

Отсоедините нижнюю панель и прикреплённую ленту от остальной части камеры.

Будьте осторожны, чтобы не повредить ленту.

Шаг 9

Переверните камеру.

Отогните прозрачный пластик с лицевой панели, отделяя клей чуть ниже объектива с зумом.

Пластик останется прикреплённым с левой стороны.

Шаг 10

Поместите лопаточку между оранжевой лентой и чёрной защёлкой ленты.

Поднимите защёлку ленты с помощью лопаточки.

Шаг 11

Поместите лопаточку в угол ленты выше отверстия.

Снимите ленту из защёлки, потянув лопаточку от защёлки.

Шаг 12

Отсоедините эту ленту и нижнюю панель от остальной части камеры.

Будьте осторожны, чтобы не повредить ленту.

Шаг 13

Переверните камеру так, чтобы был виден ЖК-экран.

Снимите один винт с крестовой головкой под ЖК-экраном с помощью отвертки Phillips #0.

Шаг 14

Поднимите синюю защёлку ленты с помощью лопаточки.

Шаг 15

Вставьте лопаточку в отверстие ленты.

Отодвиньте лопаточку от защёлки, чтобы полностью вынуть ленту.

Будьте осторожны, чтобы не повредить ленту.

Шаг 16

Отведите ЖК-экран от остальной части камеры.

Шаг 17

Снимите кнопку спуска, покачивая её взад‑вперёд и тянув вверх.

Будьте осторожны, чтобы не повредить две защёлки.

Шаг 18

Откройте четыре защёлки ленточных разъёмов с помощью лопаточки.

Аккуратно выньте ленточные кабели из защёлок лопаточкой.

Шаг 19

Открутите четыре винта с крестовой головкой с помощью отвертки Phillips #0.

Шаг 20

Аккуратно приподнимите плату управления.

Не тяните сильно, чтобы не повредить белый ленточный кабель.

Поместите лопаточку между платой управления, белым ленточным кабелем и остальной частью камеры.

Снимите белый ленточный кабель, оттягивая лопаточку от камеры, держая её параллельно плате управления.

Шаг 21

Опустите плату управления на корпус камеры.

Вытащите два разъёма (белый и зелёный) вправо из платы управления с помощью пинцета.

Шаг 22

Теперь можно начинать процесс выпаивания. Вам понадобятся паяльник, припой и оплетка для выпаивания. Эти предметы можно найти в магазине радиотоваров, если у Вас их ещё нет.

Не выполняйте этот шаг, если Вы не уверены в своих навыках пайки или у Вас нет соответствующего опыта. Это может привести к серьёзному повреждению камеры.

Выпаяйте два припаенных шлейфа, присоединённых к плате логики.

Шаг 23

Отсоедините плату логики от остальной части камеры.

Шаг 24

Переверните камеру так, чтобы задняя часть была направлена к Вам.

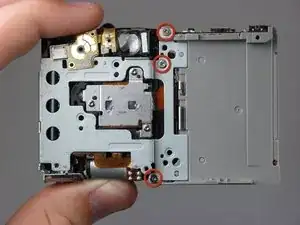

Выкрутите три винта с крестообразной шлицей с помощью отвертки PH0.

Шаг 25

Снимите корпус для карты памяти, протянув шлейф через корпус камеры. Продолжайте тянуть, пока карта памяти и шлейф полностью не выйдут из камеры.

Обратите внимание, что шлейф выходит из передней внешней части камеры. Убедитесь, что шлейф ни за что не зацепится.

Шаг 26

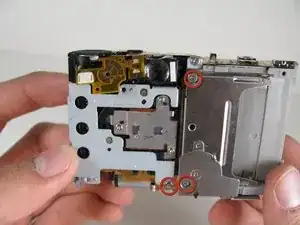

Открутите один винт с крестообразной шлицей со стороны и три винта с крестообразной шлицей с задней панели, используя отвертку PH0.

Шаг 27

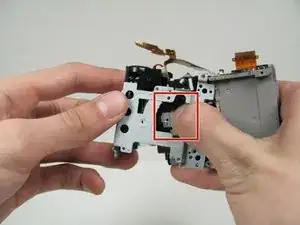

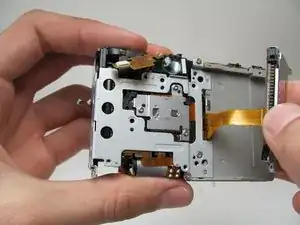

Плотно нажмите на заднюю часть зум-объектива, чтобы извлечь его из левой части камеры.

Отведите зум-объектив от левой части камеры так, чтобы образовались три компонента, соединённые шлейфами.

Будьте осторожны, чтобы не порвать шлейфы.

Шаг 28

Камеру теперь можно установить в эту ориентацию без чрезмерного натяжения кабелей.

Прозрачный пластик всё ещё прикреплён к корпусу батареи.

Шаг 29

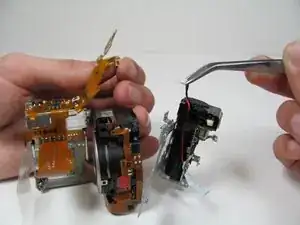

Найдите шлейф, идущий от корпуса батареи к блоку вспышки.

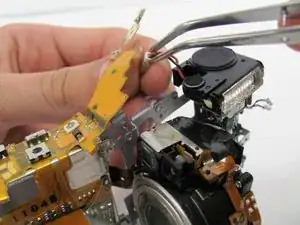

Снимите разъём со шлейфа с помощью пинцета.

Блок вспышки теперь свободен от остальной части камеры.

Шаг 30

Возьмите оставшиеся корпус батареи и зум-объектив.

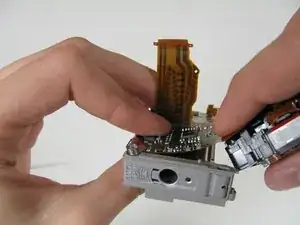

Снимите прозрачный пластик.

Прозрачный пластик закреплён клеем вдоль нижнего края и небольшим крючком.

Шаг 31

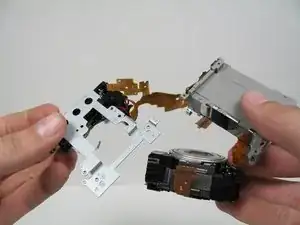

Снимите зум-объектив с корпуса батареи.

Задняя часть плат приклеена к корпусу батареи лёгким клеем, который можно удалить лёгким тянущим движением вверх.

Шаг 32

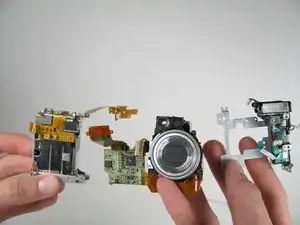

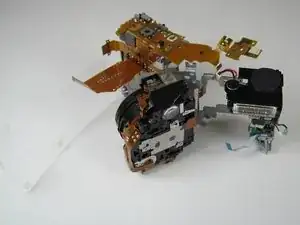

Оставшиеся части слева направо: корпус батареи, зум-объектив и блок вспышки.

Шаг 33

Проверьте клеммы батареи на наличие коррозии или плохих контактов.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
