Замена верхней панели кнопок Canon PowerShot S410

Поверните фотоаппарат так, чтобы нижняя сторона была направлена вверх.

Найдите панель с надписью «Batt. Open»

Наведите палец на панель и сдвиньте её в направлении стрелки.

Щель откроется, открывая доступ к аккумуляторному блоку.

Вытащите оранжевый рычажок — аккумулятор немного выдвинется.

Схватите аккумулятор и полностью извлеките его из отсека.

При установке нового аккумулятора стрелка на аккумуляторе должна совпадать со стрелкой на корпусе фотоаппарата.

Начните с размещения фотоаппарата на ровной поверхности экраном LCD вверх.

Отверткой Phillips #0 отверните винт 3.8 мм в верхнем правом углу.

Позиционируйте фотоаппарат так, чтобы нижняя сторона была направлена вверх.

Поворачивайте отвертку против часовой стрелки, чтобы выкрутить винт 4.8 мм.

Повторите для двух винтов 2.3 мм.

Расположите фотоаппарат так, чтобы резиновая заглушка «AV Out Digital» была направлена вверх.

Сдвиньте резиновую заглушку, чтобы обнажить нижний винт.

Отверткой выкрутите два винта 3.7 мм.

Поверните фотоаппарат так, чтобы задняя сторона была направлена к вам.

Возьмитесь за кромки задней панели и аккуратно сдвиньте её, снимая с корпуса.

Если возникает сопротивление при снятии, ещё раз проверьте, нет ли оставшихся винтов в шасси.

Ориентируйте фотоаппарат как на изображении.

Отверткой Phillips #0 выкрутите два наружных винта 2.3 мм.

Удалите два винта 3.8 мм возле крепления ремешка.

Снимите маленькую панель, закрывающую монтажное крепление.

Снимите крышку, закрывающую слот для карты памяти.

Поверните фотоаппарат так, чтобы нижняя сторона была направлена к вам.

Отверткой Phillips выкрутите винт 3.8 мм под монтажным креплением.

Поверните фотоаппарат так, чтобы передняя сторона была направлена к вам.

Возьмитесь за стороны передней крышки и осторожно снимите переднюю панель с корпуса фотоаппарата.

Поверните фотоаппарат так, чтобы правая сторона была направлена к вам.

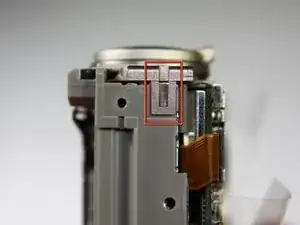

Подденьте ногтем защёлку, удерживающую панель кнопок вдоль стороны фотоаппарата.

Поверните фотоаппарат так, чтобы задняя сторона была направлена к вам.

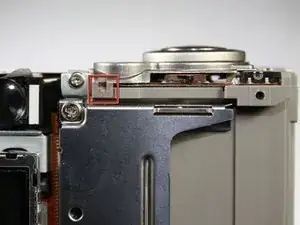

Подденьте этот маленький зажим ногтем.

Панель кнопок отойдёт от верхней части фотоаппарата, что позволит снять и заменить её.
