Замена AV-порта Canon PowerShot S500
В этом руководстве описано, как очистить или удалить неисправный AV- или USB-порт.
Шаг 1

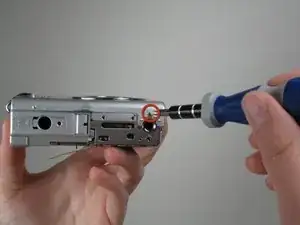

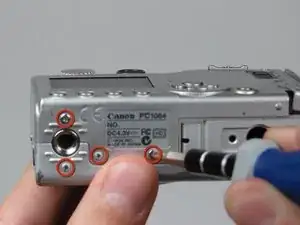

Открутите пять винтов с крестообразным шлицем с помощью отвертки Phillips #0.

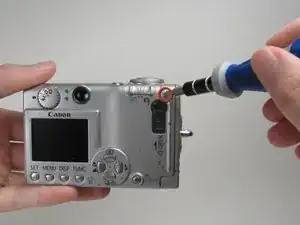

Один винт находится в верхнем правом углу задней панели.
Другие четыре винта находятся на нижней части корпуса камеры.
Шаг 2

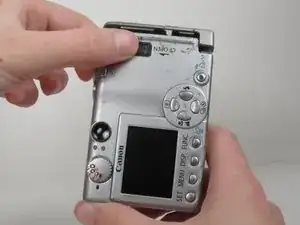

Откройте крышку слота для карты памяти, сдвинув фиксатор в направлении верхнего торца камеры.
Извлеките карту памяти из слота.
Шаг 3

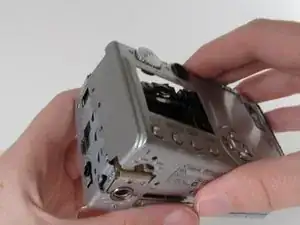

Снимите заднюю крышку с остальной части камеры.
Для освобождения крышки может потребоваться лёгкое покачивание корпуса.
Шаг 4

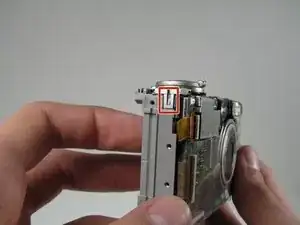

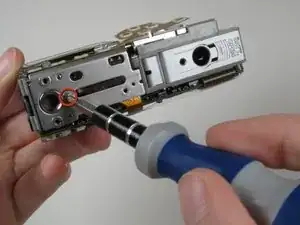

Открутите четыре винта Phillips с боковой части корпуса и один винт на дне с помощью отвертки Phillips #0.
Шаг 5

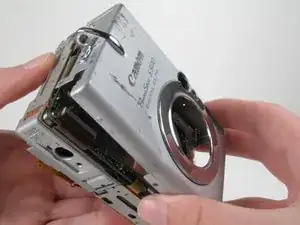

Отсоедините переднюю крышку от остальной части камеры.
Для снятия крышки может потребоваться лёгкое покачивание.
Шаг 6

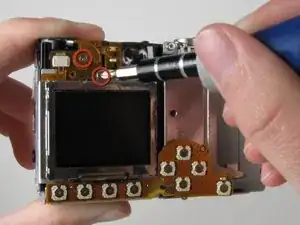

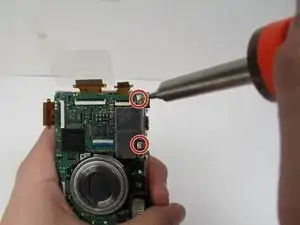

Открутите два винта Phillips над ЖК-экраном с помощью отвертки Phillips #0.
Шаг 7

Аккуратно отделите верхнюю часть ЖК-экрана от остальной части камеры большим пальцем.
Осторожно — не тяните ЖК-экран слишком далеко из‑за соединительного ленточного кабеля.
Вставьте лопатку в отверстие электрической ленты.
Аккуратно потяните ленту вниз с помощью лопатки, пока она не освободится от камеры, но останется подключённой к ЖК-экрану.
ЖК-экран по-прежнему будет подключён к остальной части камеры.
Шаг 8

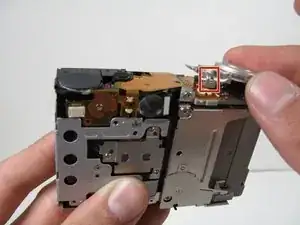

Открутите один винт Phillips с помощью отвертки Phillips #0.
Освободите нижнюю панель и прикреплённую к ней ленту от остальной части камеры.
Осторожно — не повредите ленту.
Шаг 9

Переверните камеру.
Поднимите прозрачный пластик с передней части камеры, отрывая клейкую ленту чуть ниже зум-объектива.
Пластик по-прежнему будет соединён с левой стороны.
Шаг 10

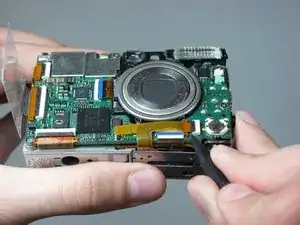

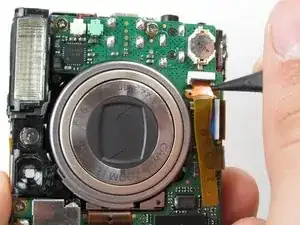

Поместите лопатку между оранжевой лентой и чёрным фиксатором ленты.
Поднимите фиксатор ленты с помощью лопатки.
Шаг 11

Вставьте лопатку в угол ленты над отверстием.
Удалите ленту из фиксатора, потянув лопатку от фиксатора.
Шаг 12

Освободите эту ленту и нижнюю панель от остальной части камеры.
Осторожно — не повредите ленту.
Шаг 13

Переверните камеру так, чтобы был виден ЖК-экран.

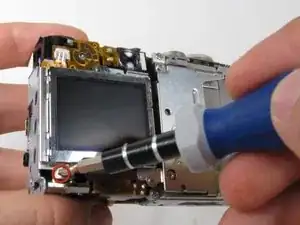

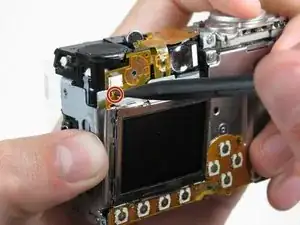

Снимите один винт Phillips под ЖК-экраном с помощью отвертки Phillips #0.
Шаг 14

Поднимите синий фиксатор ленты с помощью лопатки.
Шаг 15

Вставьте лопатку в отверстие ленты.
Отодвиньте лопатку от фиксатора, чтобы полностью вынуть ленту.
Осторожно — не повредите ленту.
Шаг 16

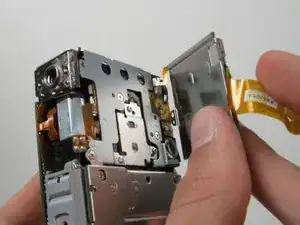

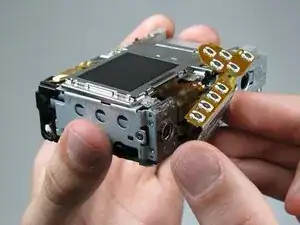

Отведите ЖК-экран от остальной части камеры.
Шаг 17

Снимите кнопку съёмки, покачивая её взад‑вперёд и потянув вверх.
Осторожно — не повредите два защёлкивающихся фиксатора.
Шаг 18

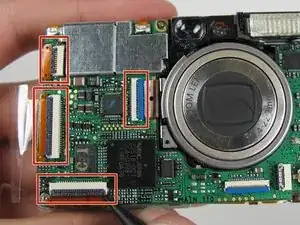

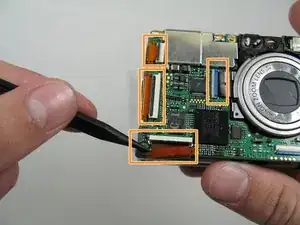

Откройте четыре фиксатора лент с помощью лопатки.
Аккуратно выньте ленточные кабели из фиксаторов с помощью лопатки.
Шаг 19

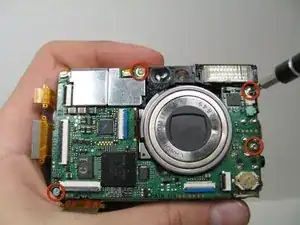

Открутите четыре винта Phillips с помощью отвертки Phillips #0.
Шаг 20

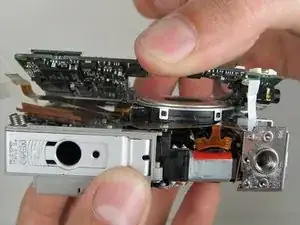

Аккуратно приподнимите плату логики.
Осторожно — не тяните сильно, чтобы не повредить белый ленточный кабель.
Поместите лопатку между платой логики, белым ленточным кабелем и остальной частью камеры.
Снимите белый ленточный кабель, потянув лопатку от камеры, держа её параллельно плате логики.
Шаг 21

Опустите плату логики обратно так, чтобы она лежала на корпусе камеры.

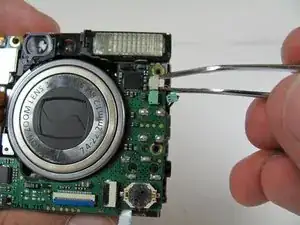

Вытяните два разъёма (белый и зелёный) вправо из платы логики с помощью пинцета.
Шаг 22

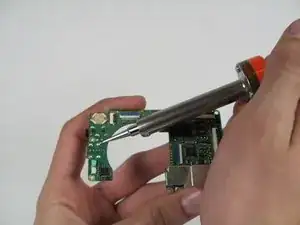

Теперь можно приступать к процессу выпаивания. Вам понадобятся паяльник, припой и оплетка для выпаивания. Эти предметы можно найти в магазине радиоэлектроники, если у вас их нет.
Пожалуйста, не выполняйте этот шаг, если вы не уверены в своих навыках или не имеете опыта пайки. Неправильные действия могут серьезно повредить вашу камеру.

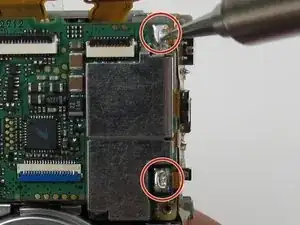

Выпаяйте два припаянных ленточных кабеля, подключенных к плате логики.
Шаг 23

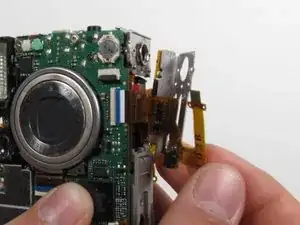

Отсоедините плату логики от остальной части камеры.
Шаг 24

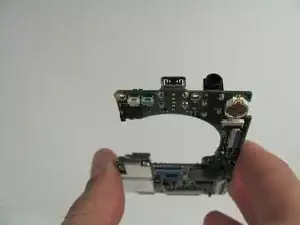

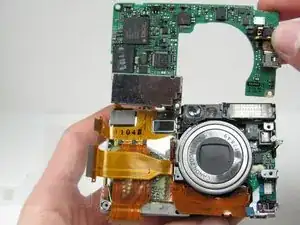

Поднимите плату логики
Шаг 25

Выдуйте частицы из AV‑порта или USB‑порта сжатым воздухом.
Если контакты повреждены или отсутствуют, переверните плату логики и выпаяйте компонент с платы логики.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
