Замена батареи Canon PowerShot S400

Если не указано иное, используйте отвертку Phillips #00 для удаления всех винтов.

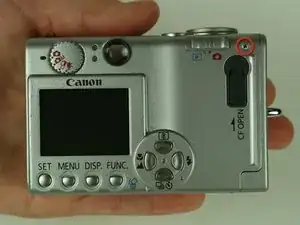

На задней стороне камеры отвинтите винт 4.75 мм, расположенный в верхнем правом углу.

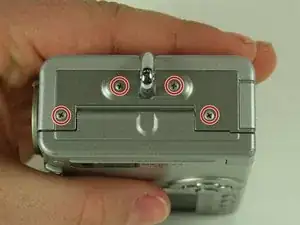

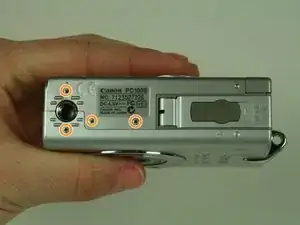

Удалите четыре винта 4.75 мм, расположенные внизу камеры.

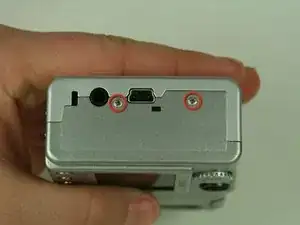

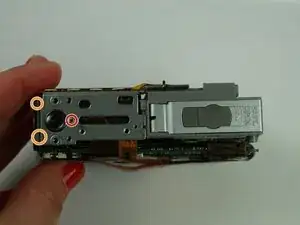

На боковой стороне камеры удалите два винта 4.75 мм, расположенные рядом с цифровым USB-разъемом.

На боковой стороне камеры удалите четыре винта 4.75 мм, расположенные рядом с креплением ремешка для запястья.

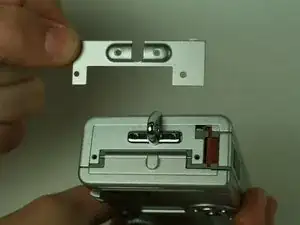

Снимите две маленькие металлические пластинки, которые фиксировались этими четырьмя винтами.

При снятии корпуса не уроните маленькую черную пластиковую деталь. Эта деталь расположена в небольшом зазоре над объективом, слева от вспышки и под корпусом камеры.

Снимите маленькую черную пластиковую деталь и отложите в сторону. При необходимости используйте пинцет для её извлечения.

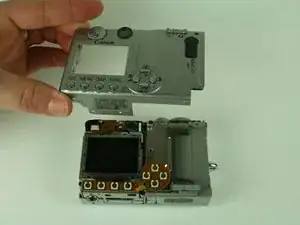

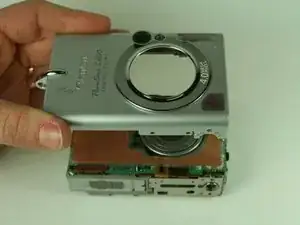

Отделите переднюю и заднюю части корпуса.

Не удаляйте металлическую пластину, о которой идет речь в этом шаге. Снятие на этом этапе может повредить ленточный кабель. Подождите со снятием пластины до следующего шага.

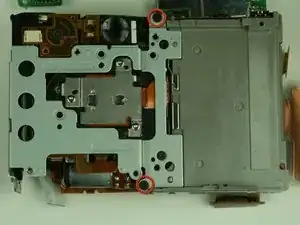

Удалите винт 3.5 мм, расположенный на металлической пластине внизу камеры.

Удалите два других винта 3.5 мм, расположенные сбоку, слева от только что удалённого винта.

На изображении некоторые винты уже удалены.

К металлической пластине и к основной плате на передней части камеры прикреплён ленточный кабель.

Аккуратно отпустите черный фиксатор.

Снимите узел ленточного кабеля и металлической пластины.

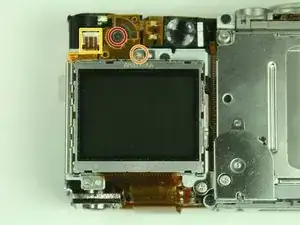

На задней стороне камеры удалите винт 3.5 мм, расположенный слева от видоискателя и над ЖК-экраном.

Удалите второй винт 3.5 мм, расположенный непосредственно над ЖК-экраном.

Аккуратно отсоедините ленточный кабель.

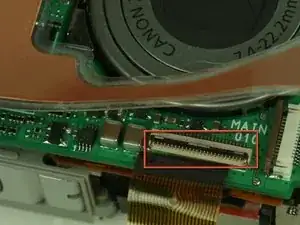

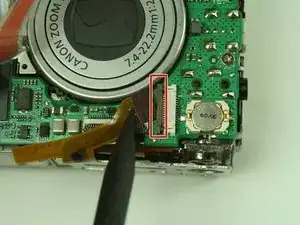

Найдите ленточный кабель на основной плате, который расположен под объективом.

Аккуратно отпустите черный фиксатор на разъеме ленточного кабеля и отсоедините ленточный кабель.

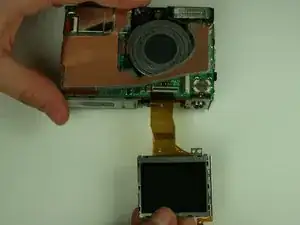

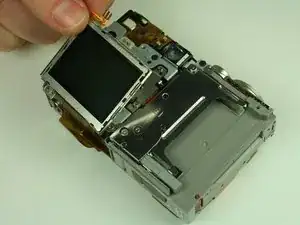

Снимите ЖК-экран и отложите его в сторону.

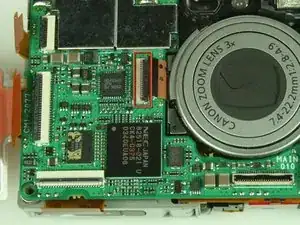

Найдите разъем ленточного кабеля слева от объектива на основной плате.

Аккуратно откиньте черный фиксатор на разъеме и отсоедините ленточный кабель.

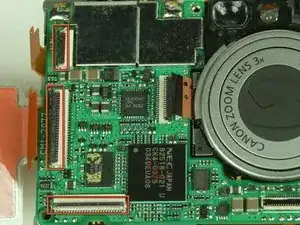

Найдите три ленточных кабеля на основной плате. Аккуратно откиньте эти черные фиксирующие защёлки.

Аккуратно отсоедините ленточные кабели.

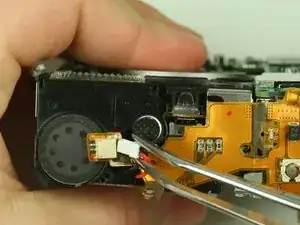

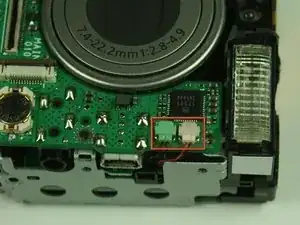

Найдите белый и зелёный разъёмы под вспышкой.

Аккуратно отсоедините эти разъёмы.

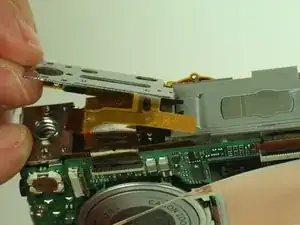

С помощью лопатки аккуратно подденьте узел кнопки спуска затвора и извлеките его из камеры.

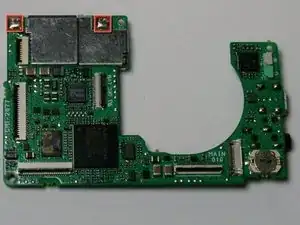

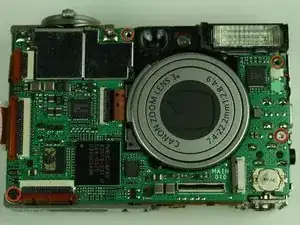

Удалите четыре винта, фиксирующие основную плату к остальной части камеры. (На изображении некоторые винты уже удалены)

Пока не снимайте основную плату.

Не поднимайте плату полностью. Плата прикреплена к верхней части камеры припоем к ленточному кабелю. Поднятие основной платы полностью нарушит эти точки пайки.

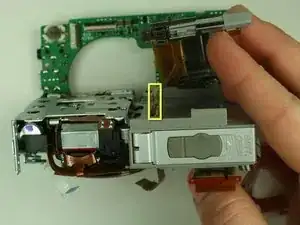

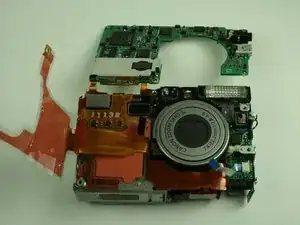

Аккуратно приподнимите нижнюю часть основной платы, сторону без припоенных креплений, как петлю.

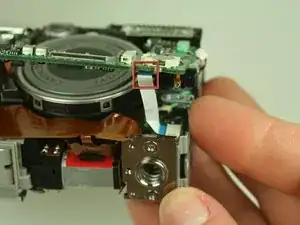

Найдите белый ленточный кабель, прикреплённый к нижней стороне основной платы.

Аккуратно извлеките белый ленточный кабель из разъёма.

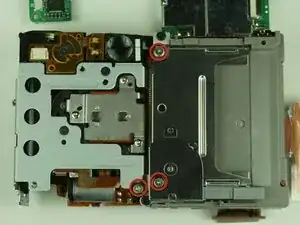

Найдите и удалите три винта 3.45 мм на задней стороне камеры, фиксирующие слот CompactFlash.

Обратите внимание на ориентацию ленточного кабеля, подключённого к слоту CompactFlash. Она потребуется при сборке.

Аккуратно снимите слот CompactFlash.

Ориентируйте камеру так, чтобы вы смотрели на верхнюю её часть.

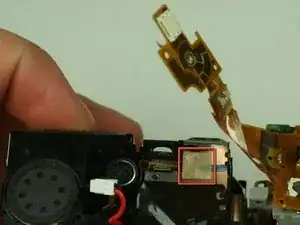

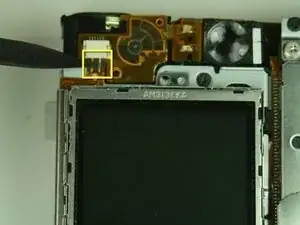

Найдите белый разъём, который соединяет гибкую плату с конденсатором.

Вам возможно придется вытащить разъём из небольшого пространства за лампой вспышки, чтобы получить к нему доступ.

Отключите разъём.

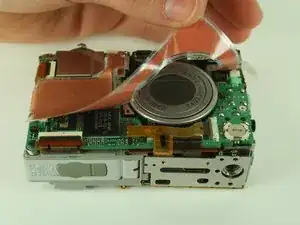

Гибкая плата приклеена к верхней части камеры лентой. Аккуратно отклейте гибкую плату от ленты, но не снимайте гибкую плату полностью.

Удалите два винта 3,45 мм, расположенные на задней стороне камеры.

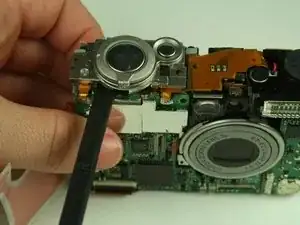

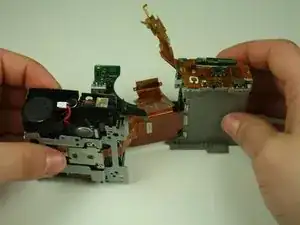

Отсоедините отсек батареи и блок объектив‑вспышка.

Отложите блок объектив‑вспышка в сторону.

Следующий шаг требует использования паяльника. Не выполняйте этот шаг, если у вас нет опыта пайки — вы можете навсегда повредить материнскую плату.

Отпаять два припаянных ленточных кабеля, подключенных к материнской плате.

Разделите материнскую плату и корпус батареи.

Замените корпус батареи
