Замена передней крышки Canon PowerShot S410
В этом руководстве показано, как снять и заменить переднюю крышку камеры Canon PowerShot S410. Возможно, потребуется заменить переднюю крышку, если она повреждена или нужно получить доступ к внутренним компонентам камеры для дополнительных ремонтов.
Шаг 1

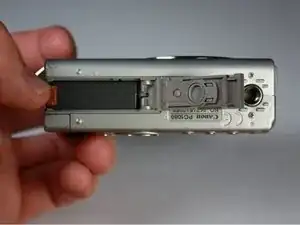

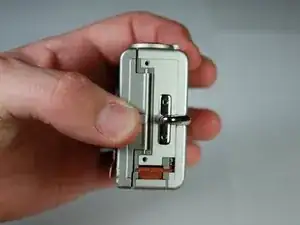

Поверните камеру дном вверх.
Найдите панель с надписью "Batt. Open"
Поместите палец на панель и сдвиньте её в направлении стрелки.
Щель откроется, обнажив аккумуляторный блок.
Шаг 2

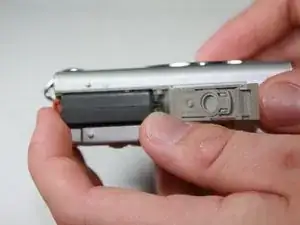

Оттяните оранжевый фиксатор — аккумулятор немного выйдет из гнезда.
Шаг 3

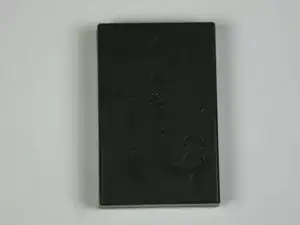

Ухватите аккумулятор и полностью извлеките его из гнезда.
При установке нового аккумулятора стрелка на аккумуляторе должна совпадать со стрелкой на камере.
Шаг 4

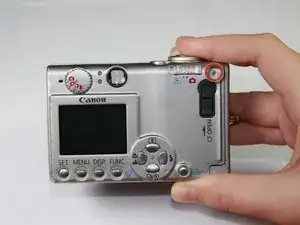

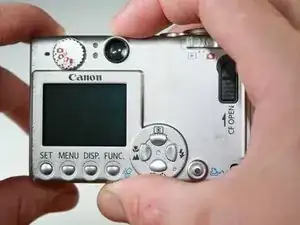

Начните с того, что положите камеру экраном LCD вверх.
Отвинтите отверткой Phillips №0 винт длиной 3,8 мм в правом верхнем углу.
Шаг 5

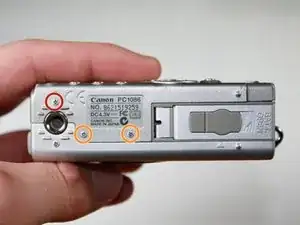

Расположите камеру дном вверх.
Поворачивайте отвертку против часовой стрелки, чтобы вывернуть винт длиной 4,8 мм.
Повторите, чтобы снять два винта длиной 2,3 мм.
Шаг 6

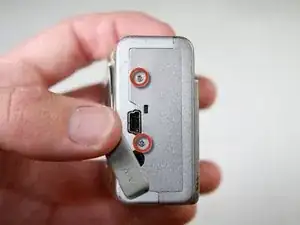

Расположите камеру так, чтобы резиновая заглушка "AV Out Digital" была направлена вверх.
Сдвиньте резиновую заглушку, чтобы открыть нижний винт.
С помощью отвертки выверните два винта длиной 3,7 мм.
Шаг 7
Поверните камеру тыльной стороной к себе.
Возьмитесь за кромки задней крышки и аккуратно сдвиньте её.
Если крышка не двигается, ещё раз проверьте, не остались ли винты в корпусе.
Шаг 8

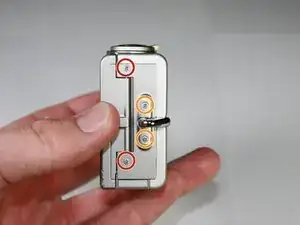

Ориентируйте камеру, как показано на фото.
Снимите два внешних винта длиной 2,3 мм, используя отвертку Phillips №0.
Снимите два винта длиной 3,8 мм рядом с креплением для ремешка.
Снимите небольшую панель, закрывающую монтажный кронштейн.
Снимите крышку, закрывающую слот для карты памяти.
Шаг 9

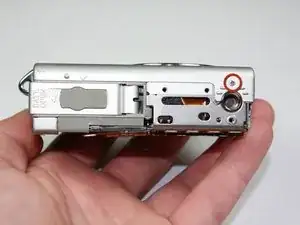

Поверните камеру так, чтобы дно было обращено к вам.
С помощью крестовой отвертки выверните винт длиной 3,8 мм под монтажным кронштейном.
Шаг 10

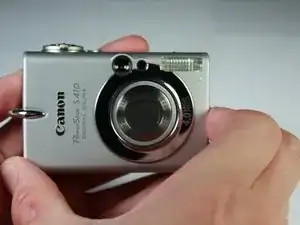

Поверните камеру лицевой стороной к себе.
Ухватитесь за боковые стороны передней крышки и аккуратно снимите переднюю панель с камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
