Замена узла кнопки затвора Canon PowerShot S400

В этом руководстве приведены инструкции по замене узла кнопки затвора на фотоаппарате Canon PowerShot S400.

Шаг 1

Если не указано иное, для удаления винтов используется отвёртка с крестообразным шлицем №00.

Удалите винт длиной 4,75 мм, расположенный в правом верхнем углу задней панели камеры.

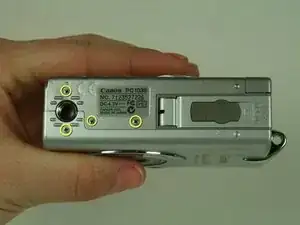

Удалите четыре винта, расположенных в нижней части камеры.

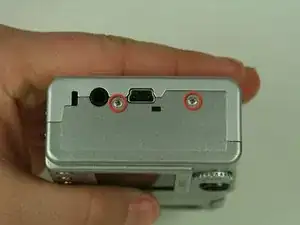

Удалите два винта, расположенных на правой стороне камеры (самой близкой к разъёму USB).

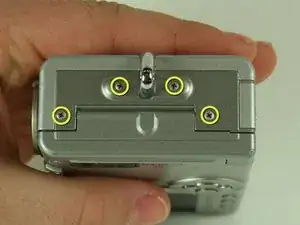

Удалите четыре винта на левой стороне камеры.

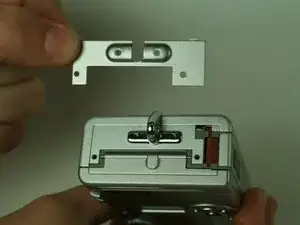

Это позволит освободить небольшую металлическую пластину. Удалите эту пластину.

Над объективом под корпусом камеры находится небольшая чёрная пластиковая деталь. Эта деталь может выпасть при снятии корпуса; сохраните её.

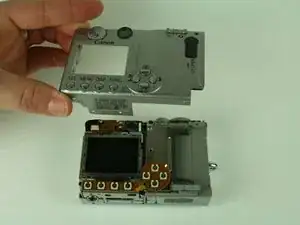

Теперь разъедините переднюю и заднюю части корпуса камеры.

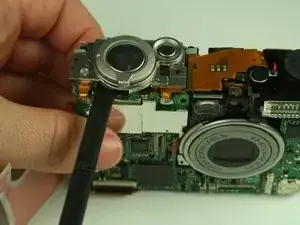

При помощи лопатки аккуратно извлеките узел кнопки затвора из камеры.

Установите новый узел кнопки затвора.

Чтобы собрать устройство, выполните указанные действия в обратном порядке.

Перевод руководства с ifixit.com
