Замена диска режимов съёмки Canon PowerShot A630

Откройте крышку батарейного отсека, сдвинув защёлку на крышке и отодвинув крышку от корпуса камеры.

Извлеките батареи.

Удалите три указанных винта 0,2 мм с помощью отвёртки Phillips #00.

Осторожно снимите боковую панель.

Удалите два указанных винта 0,2 мм с помощью отвёртки Phillips #00.

Удалите указанный винт 0,2 мм с помощью отвёртки Phillips #00.

Удалите три винта 0,2 мм, расположенные на внутренней стороне верхней панели в отсеке для батареи, с помощью отвёртки Phillips #00.

Откройте крышку разъёма «DIGITAL A/V OUT» на камере.

Удалите два указанных винта 0,2 мм с помощью отвёртки Phillips #00.

Схватите за боковые стороны верхней панели и осторожно потяните, чтобы отделить верхнюю панель от корпуса камеры.

Верхняя панель полностью не отсоединится.

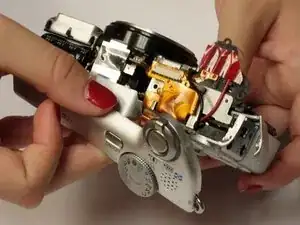

Осторожно раздвиньте переднюю и заднюю панели и используйте отвёртку Phillips #00, чтобы удалить винт, соединяющий панели.

Удерживая сверху и снизу, аккуратно потяните переднюю панель от корпуса камеры, чтобы снять её.

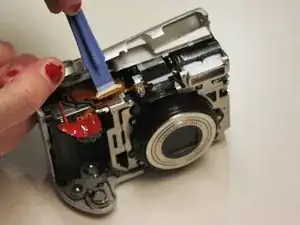

Отпереть разъём на жёлтом шлейфе, используя пластиковый инструмент для вскрытия.

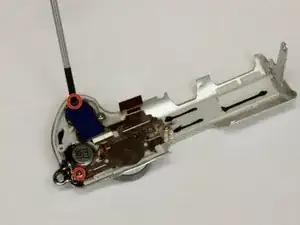

Удалите винты 2 мм с металлической пластины.

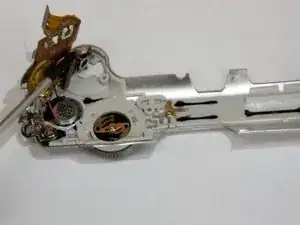

Оттяните металлическую пластину, чтобы открыть нижнюю часть диска режимов.

Будьте осторожны, не тяните слишком сильно. Металлическая пластина должна оставаться прикреплённой.

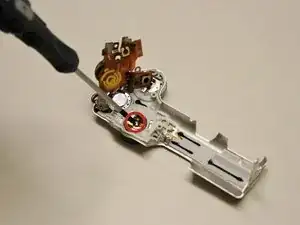

Удалите винт 2 мм с помощью отвёртки Phillips #00.

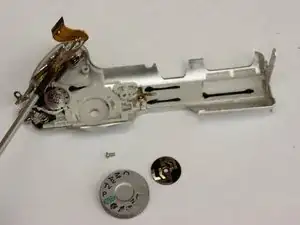

Диск режимов должен выпасть.
