Замена крышки отсека батареи Canon PowerShot A630

Откройте крышку отсека батареи, сдвинув защёлку на крышке и одновременно отодвинув крышку от корпуса камеры.

Извлеките батареи.

Удалите три указанных винта 0,2 мм с помощью крестовой отвёртки Phillips #00.

Аккуратно оттяните боковую панель, чтобы снять её.

Удалите два указанных винта 0,2 мм с помощью крестовой отвёртки Phillips #00.

Удалите указанный винт 0,2 мм с помощью крестовой отвёртки Phillips #00.

Удалите три винта 0,2 мм, расположенные на внутренней стороне верхней панели в отсеке батареи, с помощью крестовой отвёртки Phillips #00.

Откройте крышку порта «DIGITAL A/V OUT» на корпусе камеры.

Удалите два указанных винта 0,2 мм с помощью крестовой отвёртки Phillips #00.

Схватите по бокам верхнюю панель и аккуратно потяните, чтобы отделить верхнюю панель от корпуса камеры.

Верхняя панель не отсоединится полностью.

Аккуратно раздвиньте переднюю и заднюю панели и с помощью крестовой отвёртки Phillips #00 удалите винт, соединяющий панели.

Удерживая за верхнюю и нижнюю части, аккуратно оттяните переднюю панель от корпуса камеры, чтобы снять её.

Используйте лопатку, чтобы аккуратно оттянуть фиксирующую защёлку назад и вынуть ленточный кабель.

Теперь верхняя панель должна полностью отделиться от камеры.

Чрезмерное усилие при использовании лопатки может повредить фиксирующую защёлку.

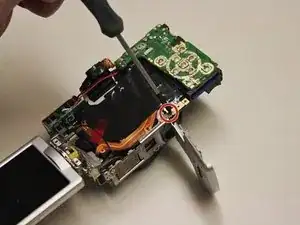

Удалите винт 0,2 мм с помощью крестовой отвёртки #00.

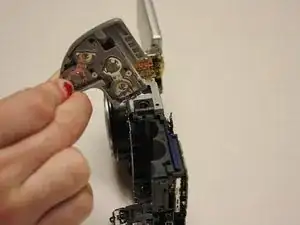

Аккуратно подденьте заднюю панель, чтобы снять её.

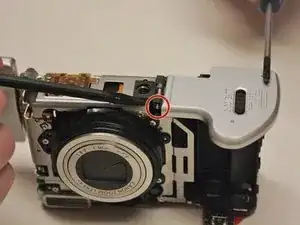

Удалите винт 0,2 мм с помощью крестовой отвёртки #00.

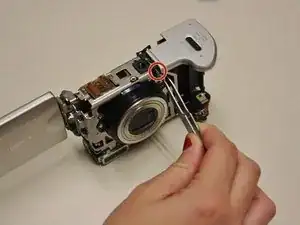

С помощью пинцета аккуратно извлеките небольшой штифт в петле крышки отсека батареи.

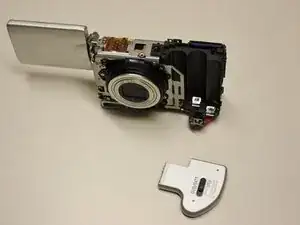

Аккуратно потяните крышку отсека батареи вверх, чтобы снять её.
