Замена ЖК-экрана Canon PowerShot A550
Камера Canon PowerShot A550 оснащена 2,0‑дюймовым цветным ЖК‑экраном TFT на низкотемпературном поликристаллическом кремнии с разрешением 86 000 пикселей. Этот компонент необходим для фотографирования и просмотра изображений. В этом руководстве описано, как заменить ЖК‑экран, если он сломан или треснут.
Шаг 1
Выверните всего 6 крестообразных винтов длиной 4,45 мм с помощью отвертки Phillips #00.
Слева (при взгляде на переднюю панель камеры) расположены 2 винта.
Снизу расположены 3 винта.
Справа расположен 1 винт.
Шаг 2
Переверните камеру вниз.
Откройте крышку разъёма карты памяти, подвинув кнопку «CARD/BATT.» вверх, затем отодвинув крышку влево.
Шаг 3
Так выглядит отсек для карты SD и батареи в открытом состоянии.
Снимите один крестообразный винт длиной 4,45 мм из отсека для карты SD/батареи с помощью отвертки Phillips #00.
Шаг 4
Осторожно отведите переднюю панель от корпуса камеры.
Совет: начните с ослабления защёлок слева от камеры рядом с отсеком для батареи.
Шаг 5
Камера должна выглядеть так после снятия передней панели.
Шаг 6
Начните с отсека для батареи и снимите заднюю панель.
Внимание: не тяните за заднюю панель после снятия. Это может разорвать шлейф, соединяющий заднюю панель с корпусом камеры.
Снимите соединительный шлейф с корпуса камеры пинцетом.
Шаг 7
После снятия шлейфа, соединяющего заднюю панель, тыльная сторона корпуса камеры должна выглядеть так.
Шаг 8

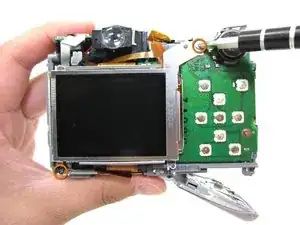

С помощью отвертки Phillips #00 снимите 2 крестообразных винта длиной 3,34 мм, удерживающие ЖК‑экран на месте.
Шаг 9

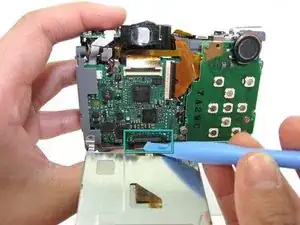

Используйте инструмент для вскрытия iPod, чтобы приподнять коричневую часть разъёма и разблокировать её.

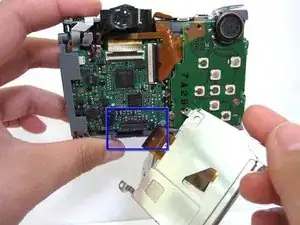

Выньте шлейф данных из разъёма.
Внимание: не выталкивайте шлейф силой. Он может порваться!
Шаг 10

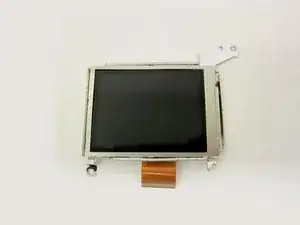

Теперь ЖК‑экран можно извлечь для ремонта или замены.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
