Материнская плата функциональных кнопок

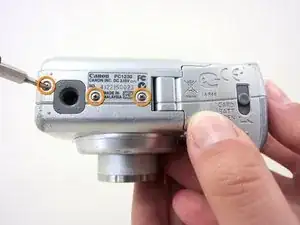

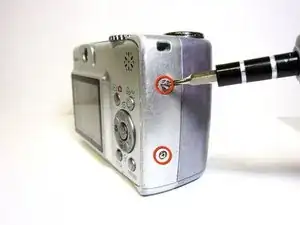

Открутите в общей сложности 6 винтов Phillips длиной 4,45 мм с помощью отвёртки #00.

2 винта находятся на левой стороне (если смотреть на переднюю часть камеры).

3 винта находятся внизу.

1 винт — на правой стороне.

Переверните камеру к нижней части.

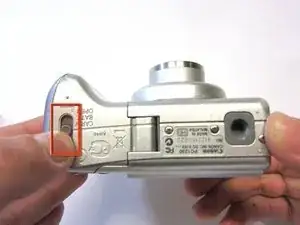

Откройте крышку отсека карты памяти, сдвинув кнопку «CARD/BATT» вверх, затем потяните крышку влево.

Так выглядит отсек карты памяти/батареи при открытии.

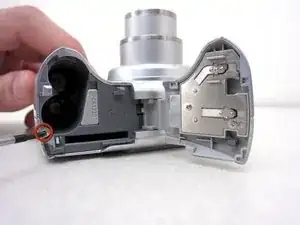

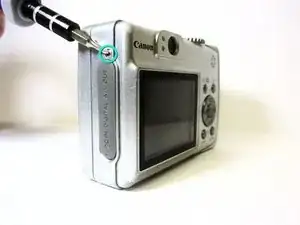

Открутите один винт Phillips длиной 4,45 мм из отсека карты памяти/батареи с помощью отвёртки #00.

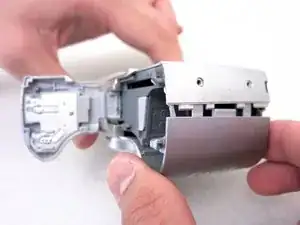

Осторожно снимите переднюю крышку с корпуса камеры.

Совет: начните с ослабления выступов на левой стороне камеры рядом с отсеком для батареи.

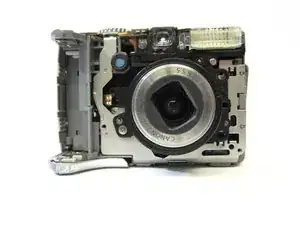

После снятия передней крышки камера должна выглядеть так.

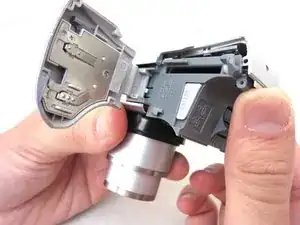

Начиная с отсека для батареи, снимите заднюю крышку.

Осторожно: не тяните за заднюю крышку после её снятия — это может порвать ленточный кабель, соединяющий крышку с корпусом камеры.

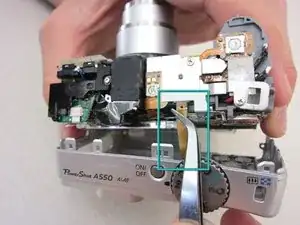

Отсоедините соединительный кабель от корпуса камеры с помощью пинцета.

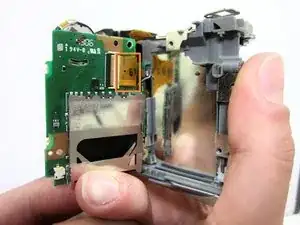

После отсоединения ленточного кабеля задняя часть корпуса камеры должна выглядеть так.

Открутите два винта Phillips длиной 4,35 мм вокруг экрана LCD с помощью отвёртки #00.

Осторожно: не тяните за экран LCD, чтобы не повредить ленточный кабель, соединяющий экран с корпусом камеры.

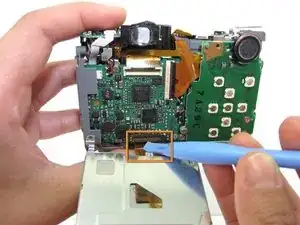

Ослабьте чёрный зажим ленточного кабеля с помощью инструмента для вскрытия iPod.

Отсоедините экран LCD, извлекая кабель из разъёма на корпусе камеры.

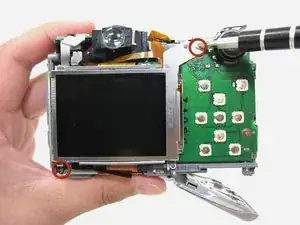

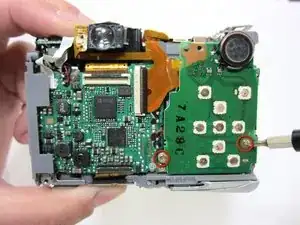

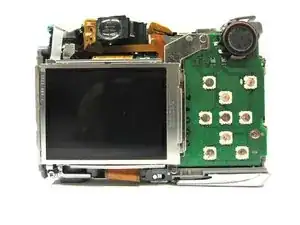

Открутите два винта Phillips длиной 3,35 мм на лицевой стороне материнской платы функциональных кнопок с помощью отвёртки #00.

Осторожно: не тяните за материнскую плату, иначе вы можете порвать ленточный кабель, соединяющий её с корпусом камеры.

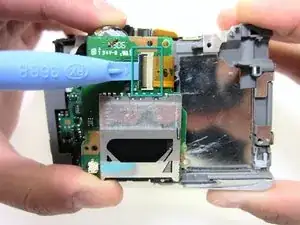

Освободите чёрный зажим ленточного кабеля на тыльной стороне материнской платы, приподняв его с помощью инструмента для вскрытия iPod.

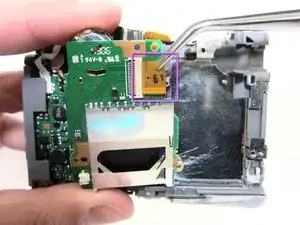

Удалите ленточный кабель, соединяющий материнскую плату функциональных кнопок с корпусом камеры, используя пинцет.

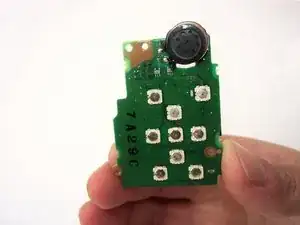

На тыльной стороне материнской платы установлен считыватель карт памяти. Материнскую плату и модуль считывателя следует заменять в сборе.
