Canon PowerShot A610 (A620, A630,..) реанимация заедания затвора

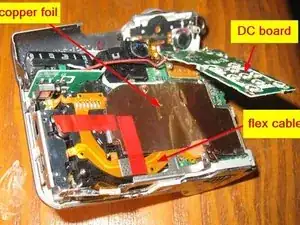

Сначала откройте корпус камеры (смотрите инструкции в интернете, хорошая инструкция - "Замена корпуса камеры Canon Powershot A610" на @ifixit, а также "каталог деталей powershot a610 a620"), и снимите заднюю крышку – открутите плату постоянного тока (3 винта) и снимите медную фольгу.

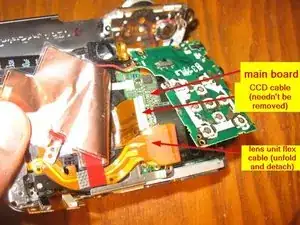

Теперь вы можете увидеть на верхней стороне основной платы два разъема для двух больших гибких кабелей, идущих к объективу. - отключите нижний большой гибкий кабель (верхний предназначен для CCD, его не нужно снимать).

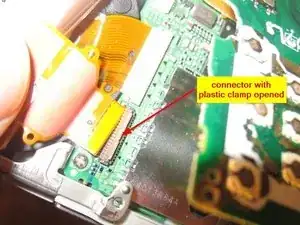

Разъем можно открыть, поворачивая пластиковую защелку.

Разверните кабель, на нижней стороне вы можете видеть круглые тестовые контакты (диаметр 1 мм) для каждого провода на нем, очень удобно!

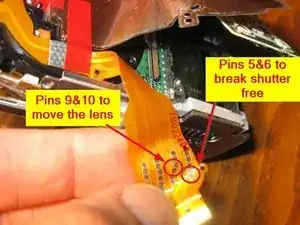

Контакты 9 и 10 (считая справа) находятся на более широких проводах, это питание основного мотора для перемещения объектива внутрь и наружу + зум. Вы можете подать 3 вольта между этими контактами для перемещения объектива (полярность определяет направление движения). Поэтому сначала сделайте это, пока объектив не будет максимально выдвинут. Замечание: также весьма полезно для исправления заевшего объектива!

Необязательная проверка: контакты 1+3/2+4 - это катушки шагового мотора для диафрагмы. Вы можете проверить сопротивление, чтобы убедиться, что кабель не поврежден. Мой омметр показывает ~40 Ом между 1 и 3 и 2 и 4.

Если кабель действительно поврежден (сопротивление значительно выше/бесконечное), вы можете остановиться здесь: замена кабеля, по моему мнению, не имеет смысла, лучше заменить весь объектив. Но на самом деле, до сих пор я никогда не сталкивался с проблемой поврежденного кабеля!

Контакты 5 и 6 - это интересные: соленоид для затвора. То же самое здесь: если сопротивление между этими двумя контактами бесконечно, вы можете сдаться --> поврежденный кабель, в основном внутри системы объектива. Я измерил сопротивление между 6 и 20 Ом (в зависимости от качества вашего омметра и проводов), что является нормальным значением.

Теперь подайте напряжение на контакты 5 и 6, НО ТОЛЬКО НА КОРОТКИЙ МОМЕНТ (<1 сек), ИНАЧЕ ВЫ МОЖЕТЕ УБИТЬ СОЛЕНОИД/КАБЕЛЬ!!!!: +3В на контакте 6, земля на контакте 5. Это должно открыть затвор! Поскольку ваш затвор, вероятно, заедает, если вы читаете это, он, вероятно, не сработает с первой попытки, но вы должны услышать легкий "щелчок"!

Если вы услышите этот "щелчок", шансы не слишком плохи. При полностью открытом объективе вы также можете заметить слегка движущийся затвор при подаче напряжения.

Просто повторяйте подачу этих коротких импульсов напряжения, и вы также можете слегка увеличить его и изменить полярность. В большинстве случаев затвор начинает открываться при напряжении ~4,5В до 6В. Иногда мне приходилось увеличивать до 11В, но будьте осторожны, слишком высокое напряжение и слишком длинные импульсы (трудно оценить?) могут убить систему!!!

Заключение: Во всех моих случаях мне удалось открыть заевший затвор, НО: часто заевший затвор имел причину. Это может быть увеличенное трение или какие-то загрязнения, пыль и т.д. Так что даже если открытие затвора было успешным, может случиться так, что он вскоре снова заедает или даже остается открытым.

Так что даже если вам удалось открыть, измените полярность, закройте его снова, откройте снова,... Делайте это с уменьшающимся напряжением до менее 4 вольт. Только если это сработает безупречно на 100% снова и снова, у вас хорошие шансы действительно решить проблему. Делайте перерывы между попытками, чтобы дать катушке возможность остыть, и затем продолжайте попытки!

Так что удачи! Надеюсь, это поможет, хотя эти камеры сейчас довольно старые. Это также в значительной степени относится (по крайней мере в принципе) и к другим камерам из семейства Powershot.
