Замена ЖК-экрана Canon PowerShot A540
Если ЖК-экран треснул, сломан, не реагирует или повреждён иным образом, его может потребоваться заменить. После снятия задней крышки у вас будет доступ к ЖК-экрану для его замены.
Шаг 1
Выключите камеру.
Переверните камеру дном вверх и нажмите защёлку, чтобы открыть крышку батарейного отсека. Извлеките батареи.
Шаг 2
Переверните камеру, чтобы увидеть крышку «Card/Batt. Open».
Отверткой Phillips #000 удалите три (3) винта длиной 4,0 мм.
Шаг 3
Откройте крышку «Card/Batt. Open».
Отверткой Phillips #000 удалите один (1) винт длиной 5,0 мм.
Шаг 4
Поверните камеру к правой стороне ЖК-экрана.
Отверткой Phillips #000 удалите три (3) винта длиной 4,0 мм.
Шаг 5
Осторожно снимите заднюю крышку.
Начните снизу, от угла крышки «Card/Batt. Open».
Затем перейдите к другим кромкам и к верхней части.
Вверху может быть туго!
Шаг 6

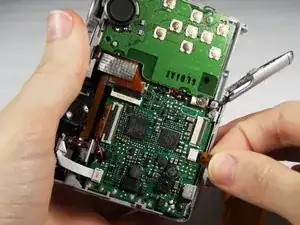

Поверните камеру, чтобы видеть заднюю часть.

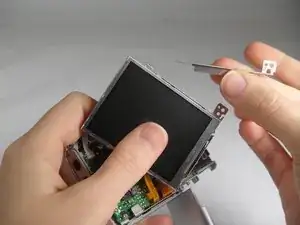

Удалите один (1) винт длиной 3,0 мм в верхнем правом углу экрана.
На этой рамке лежит небольшая металлическая планка. Держите её вместе с винтами, которые были удалены из камеры.
Шаг 7
Поднимите ЖК-экран с задней панели, чтобы увидеть присоединённые ленточные кабели.

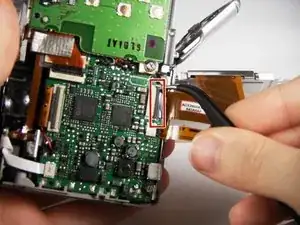

Используйте пинцет, чтобы откинуть чёрную защёлку вверх.
Шаг 8

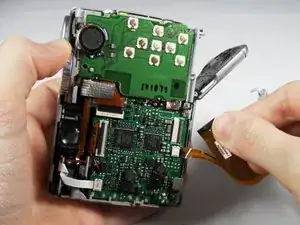

Осторожно вытяните большой ленточный кабель.
Осторожно вытяните маленький ленточный кабель.
У малого кабеля нет зажимной планки, как у большого.
Шаг 9

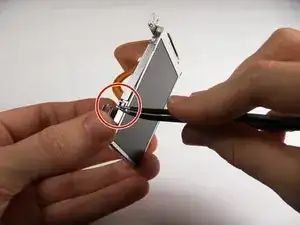

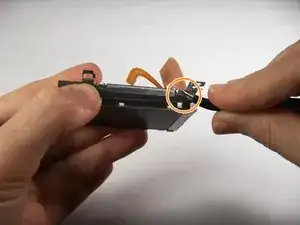

Используйте пинцет в верхнем левом углу ЖК-экрана, чтобы поддеть верхний левый край внешней рамки и освободить его.
Удерживайте внешнюю рамку открытой большим пальцем.

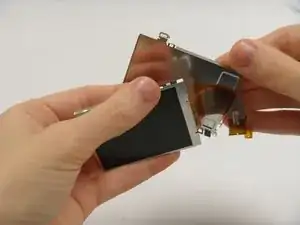

Используйте пинцет в верхнем правом углу ЖК-экрана, чтобы поддеть верхний правый край внешней рамки и освободить его.
Шаг 10

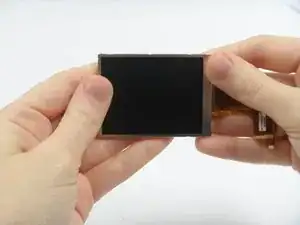

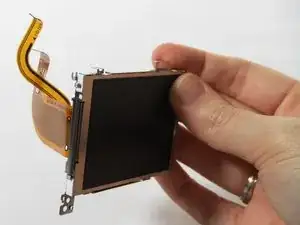

Сдвиньте ЖК-экран из внешней рамки.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
