Считыватель SD-карт Canon PowerShot A550

Открутите в общей сложности 6 винтов с крестовой головкой 4,45 мм, используя отвертку #00 с крестовой головкой.

С одной стороны находятся 2 винта (при взгляде спереди на камеру).

На дне находятся 3 винта

С правой стороны есть 1 винт

Переверните камеру на дно.

Откройте крышку для карты памяти, сдвинув кнопку "CARD/BATT." вверх и затем потянув крышку влево.

Вот как выглядит отсек для SD-карты/аккумулятора, когда он открыт.

Удалите один винт с крестовой головкой 4,45 мм из отсека для SD-карты/аккумулятора, используя отвертку #00 с крестовой головкой.

Осторожно снимите переднюю крышку с корпуса камеры.

Совет: Начните с ослабления защелок с левой стороны камеры рядом с отсеком для аккумулятора.

Камера должна выглядеть так, как на изображении, после снятия передней крышки.

Начните с отсека для аккумулятора и удалите заднюю крышку.

Предупреждение: Не тяните за заднюю крышку после ее снятия. Это может повредить шлейф, соединяющий заднюю крышку с корпусом камеры.

Удалите соединительный шлейф с корпуса камеры с помощью пинцета.

После удаления шлейфа, соединяющего заднюю крышку, задняя часть корпуса камеры должна выглядеть так.

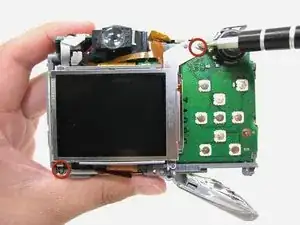

Удалите два винта с крестовой головкой 4,35 мм вокруг дисплея с помощью отвертки #00 с крестовой головкой.

Предупреждение: Не тяните за дисплей. Это повредит шлейф, соединяющий дисплей с корпусом камеры.

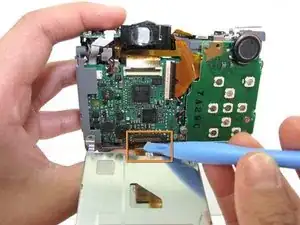

Ослабьте зажим черного шлейфа с помощью инструмента для открытия iPod

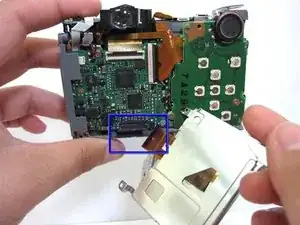

Освободите дисплей, удалив шлейф с корпуса камеры.

Открутите 2 винта с крестовой головкой 3,35 мм с лицевой стороны зеленой печатной платы, используя отвертку #00 с крестовой головкой.

Предупреждение: Не тяните за печатную плату. Это повредит шлейф, соединяющий плату с корпусом камеры.

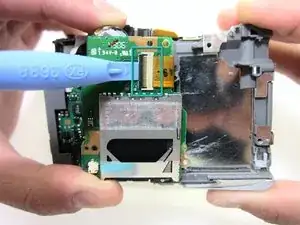

Освободите зажим черного шлейфа с помощью инструмента для открытия iPod, чтобы поднять его.

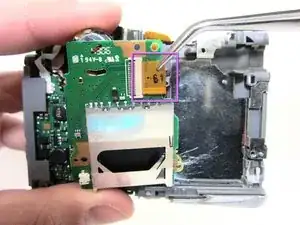

Удалите шлейф, соединяющий печатную плату, с корпуса камеры с помощью пинцета.

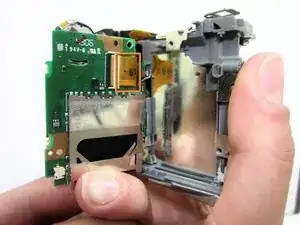

Считыватель SD-карт прикреплен к задней части печатной платы. Печатную плату и комбинацию с SD-картой следует заменить.
