Замена ЖК-экрана Canon PowerShot A590 IS
Если на экране Canon PowerShot A590 IS отображаются искажённые, неестественные или низкого качества фотографии, воспользуйтесь этим руководством для замены ЖК-экрана.
ЖК-дисплей — это технология отображения, используемая для экранов, встроенных в заднюю часть цифрового фотоаппарата. ЖК-экран отвечает за показ фотографий, пунктов меню и служит в качестве видоискателя. Некоторые характерные признаки повреждённого ЖК-экрана включают чёрный экран, пикселизацию, многоцветные точки или линии искажения, радужные полосы на экране и т.д.
При выполнении этого руководства будьте аккуратны при открытии отсека батарей и снятии ЖК-экрана для доступа к материнской плате.
Шаг 1

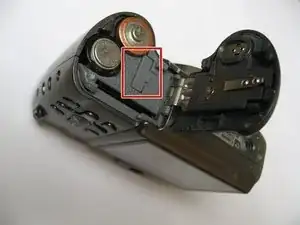

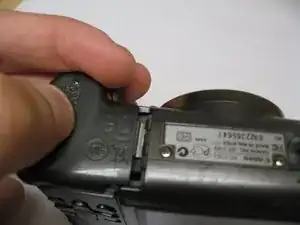

Отсек для батарей находится внизу фотоаппарата.
ВНИМАНИЕ: Найдите защёлку для открытия отсека и аккуратно нажмите в сторону передней части фотоаппарата. Слишком сильное усилие может сломать крышку.
Удерживая защёлку в нажатом положении, отведите крышку от корпуса фотоаппарата.
Шаг 2
Для этого фотоаппарата требуются батарейки AA.

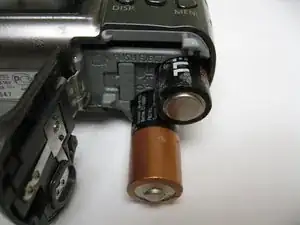

Чтобы извлечь батарейки, просто дайте им выпасть из корпуса.
Подденьте батарейку для часов ногтем и извлеките её из фотоаппарата.
Шаг 3
При установке батареек AA убедитесь, что они ориентированы правильно, следуя обозначениям (+) и (-) на фотоаппарате.
Шаг 4
Снимите винт, расположенный под резиновой заглушкой на левой стороне фотоаппарата, с помощью отвертки Phillips #00.
Шаг 5

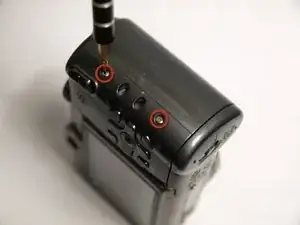

Снимите два винта, расположенные на противоположной стороне фотоаппарата, с помощью отвертки Phillips #00.
Шаг 6
Снимите три винта, расположенные внизу фотоаппарата, с помощью отвертки Phillips #00.
Шаг 7
Откройте крышку отсека для батарей.

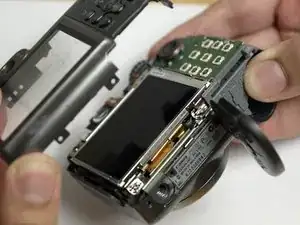

С помощью лопатки iFixit аккуратно подденьте по периметру все края корпуса.
Шаг 8

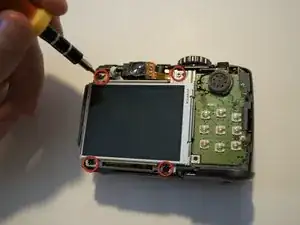

Снимите четыре винта возле углов ЖК-экрана с помощью отвертки Phillips #00.
Шаг 9
ВНИМАНИЕ: ЖК-экран соединён с материнской платой проводами и ленточным кабелем. Чрезмерное усилие может отсоединить эти элементы.

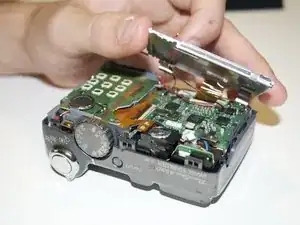

Осторожно приподнимите экран от материнской платы.
Удерживайте ЖК-экран оттянутым в одной руке.
Шаг 10
Удерживайте ЖК-экран оттянутым в одной руке.

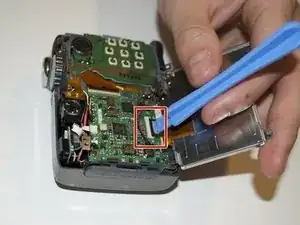

С помощью лопатки iFixit поднимите чёрную прижимную планку и отсоедините ленточный кабель.
Шаг 11

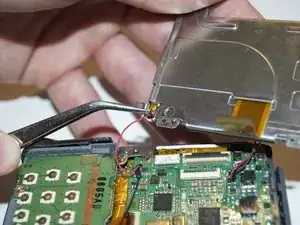

Отпаивайте провода на задней стороне ЖК-экрана в нижнем левом углу.
Удалите припой с проводов.

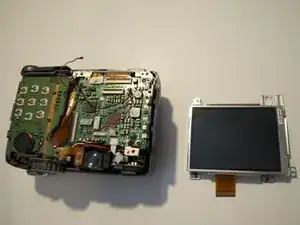

Отделите ЖК-экран от остальной части фотоаппарата.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
