Замена платы функциональных клавиш материнской платы Canon PowerShot A540
Если функциональные клавиши вашей камеры не реагируют, возможно, потребуется заменить плату функциональных клавиш материнской платы. После снятия задней крышки и ЖК-экрана вы сможете самостоятельно заменить плату функциональных клавиш.
Шаг 1
Выключите камеру.
Переверните камеру и нажмите защёлку, чтобы открыть крышку отсека батареи. Извлеките батареи.
Шаг 2
Переверните камеру, чтобы увидеть крышку «Card/Batt. Open».
Используйте крестообразную отвёртку Phillips №000, чтобы выкрутить три (3) винта длиной 4,0 мм.
Шаг 3
Откройте крышку «Card/Batt. Open».
Удалите один (1) винт длиной 5,0 мм с помощью крестообразной отвёртки Phillips №000.
Шаг 4
Поверните камеру к правой стороне ЖК-экрана.
Удалите три (3) винта длиной 4,0 мм с помощью крестообразной отвёртки Phillips №000.
Шаг 5
Осторожно снимите заднюю крышку.
Начните снизу, у угла крышки «Card/Batt. Open».
Затем переходите к другим кромкам и к верхней части.
Вверху может быть туго!
Шаг 6
Поверните камеру, чтобы видеть заднюю часть.
Удалите один (1) винт длиной 3,0 мм в правом верхнем углу экрана.
На этой рамке имеется небольшая металлическая планка. Держите её вместе с винтами, которые вы вытащили из камеры.
Шаг 7

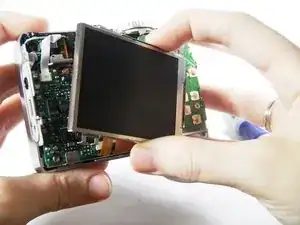

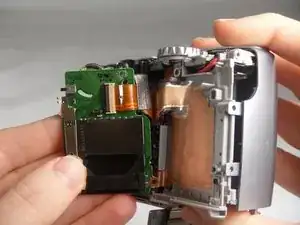

Поднимите ЖК-экран со стороны задней крышки, чтобы увидеть подключённые ленточные кабели.
Используйте пинцет, чтобы откинуть вверх чёрную защёлку.
Шаг 8

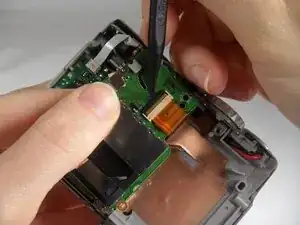

Осторожно извлеките широкий ленточный кабель.

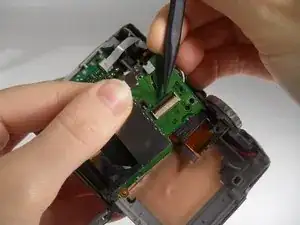

Осторожно извлеките узкий ленточный кабель.
Узкий ленточный кабель не имеет планки, как у широкого кабеля.
Шаг 9

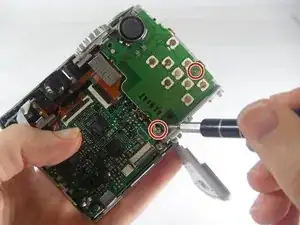

Удалите два (2) винта длиной 3,0 мм с помощью крестообразной отвёртки Phillips №000.
Шаг 10

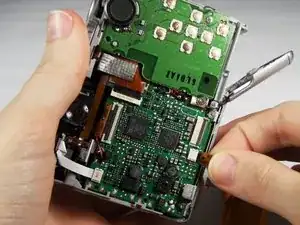

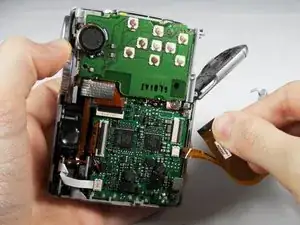

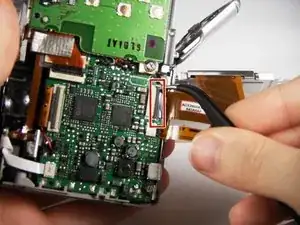

Удалите оранжевый ленточный кабель из зажима, используя лопатку, чтобы поднять планку.
Шаг 11

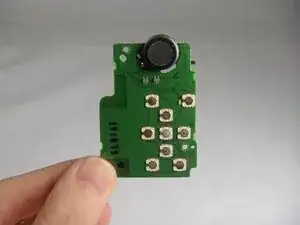

Снимите плату функциональных клавиш материнской платы и замените её.
При откручивании винтов с картридера SD также снимается другая металлическая планка.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
