Замена платы вспышки Canon PowerShot A540

Выключите камеру.

Переверните камеру вверх дном и нажмите защёлку, чтобы открыть крышку отсека для аккумулятора. Извлеките аккумуляторы.

Переверните камеру, чтобы увидеть крышку «Card/Batt. Open».

С помощью крестовой отвертки #000 извлеките три (3) винта длиной 4,0 мм.

Откройте крышку «Card/Batt. Open».

Снимите один (1) винт длиной 5,0 мм крестовой отверткой #000.

Поверните камеру к правой стороне от ЖК-экрана.

С помощью крестовой отвертки #000 извлеките три (3) винта длиной 4,0 мм.

Осторожно снимите заднюю крышку.

Начните снизу, в углу крышки «Card/Batt. Open».

Затем переходите к другим кромкам и к верху.

В верхней части может быть туго!

Поверните камеру, чтобы видеть переднюю часть.

Снимите защиту объектива.

Нажмите кнопку защиты объектива и поворачивайте её против часовой стрелки.

Поверните камеру к левой стороне от ЖК-экрана.

Снимите один (1) винт длиной 4,0 мм крестовой отверткой #000.

Осторожно снимите переднюю крышку.

При снятии передней крышки с объектива может слететь тонкая чёрная резиновая шайба. Если это произойдёт, обязательно установите её обратно на объектив перед сборкой.

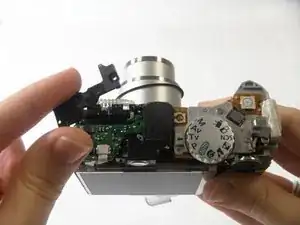

Поверните камеру так, чтобы была видна верхняя сторона с колесом настроек.

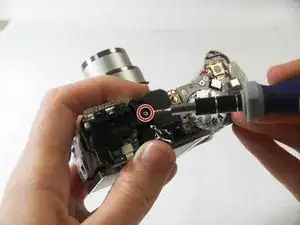

Используйте крестовую отвертку #000, чтобы извлечь один (1) винт длиной 5,0 мм в верхней части, как показано.

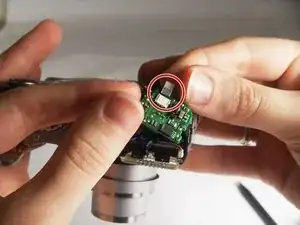

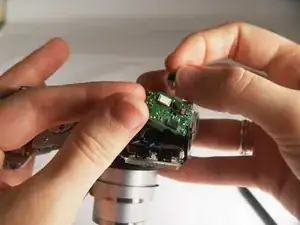

Снимите пластиковую крышку, чтобы открыть доступ к открытой плате материнской платы.

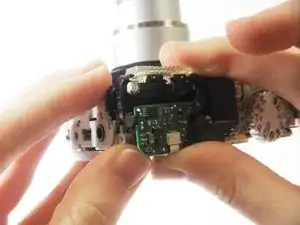

Осторожно вытяните ленточный кабель.

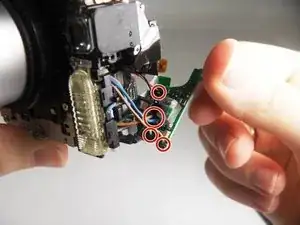

С помощью паяльника и оплетки для демонтажа аккуратно отвинтите все провода от точек контакта с платой вспышки.

Когда все провода будут отсоединены, вы готовы заменить плату вспышки.

Если у вас нет опыта пайки, не пытайтесь самостоятельно заменять плату вспышки. Обратитесь за помощью к специалисту, имеющему опыт работы с этим оборудованием.
