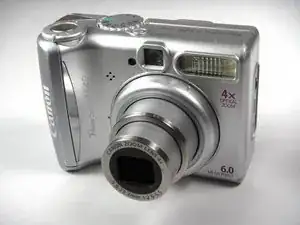

Замена считывателя SD-карт Canon PowerShot A540
Если ваша камера постоянно показывает сообщение "Ошибка SD-карты", но используемая SD-карта правильного типа и не повреждена, возможно, считыватель SD-карт нужно заменить. После снятия задней крышки и экрана LCD вы сможете самостоятельно заменить считыватель SD-карт.
Шаг 1
Выключите камеру.

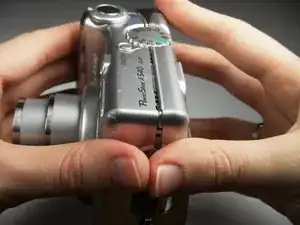

Переверните камеру вверх дном и нажмите на вкладку, чтобы открыть крышку отсека с аккумулятором. Удалите батареи.
Шаг 2

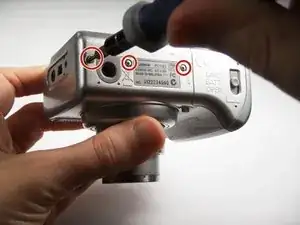

Переверните камеру, чтобы увидеть крышку "Card/Batt. Open".
Используйте отвертку Phillips #000, чтобы удалить три (3) винта 4.0 мм.
Шаг 3

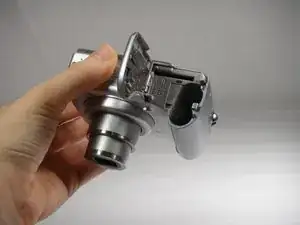

Откройте крышку "Card/Batt. Open".

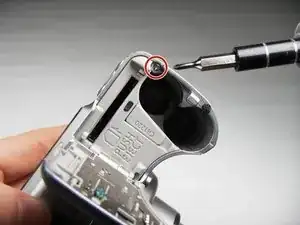

Удалите один (1) винт 5.0 мм с помощью отвертки Phillips #000.
Шаг 4

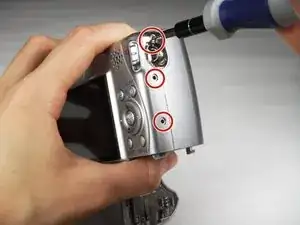

Переверните камеру на правую сторону экрана LCD.
Удалите три (3) винта 4.0 мм с помощью отвертки Phillips #000.
Шаг 5

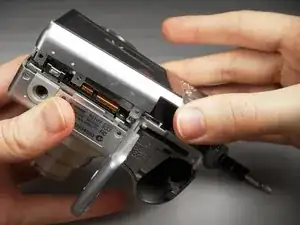

Осторожно снимите заднюю крышку.
Начните с нижнего угла крышки "Card/Batt. Open".
Затем перейдите к другим краям и верхней части.
Верх может быть тугим!
Шаг 6

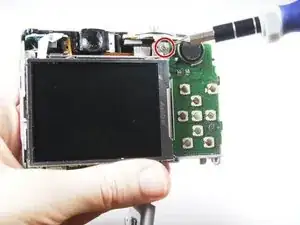

Переверните камеру, чтобы увидеть заднюю часть.

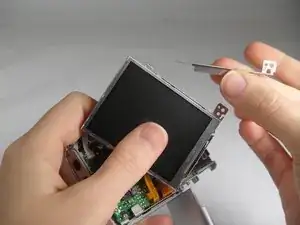

Удалите один (1) винт 3.0 мм в верхнем правом углу экрана.
На этой раме находится небольшая металлическая планка. Сохраните её вместе с винтами, которые были удалены с камеры.
Шаг 7

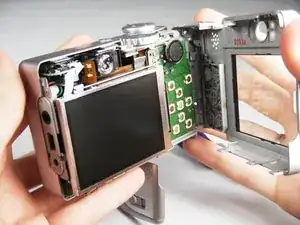

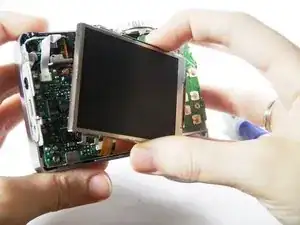

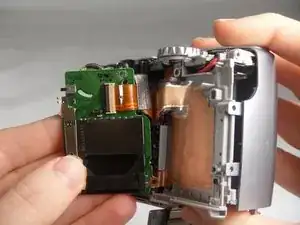

Поднимите экран LCD, чтобы увидеть подключенные шлейфы.

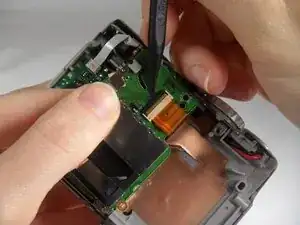

Используйте пинцет, чтобы поднять черную планку.
Шаг 8

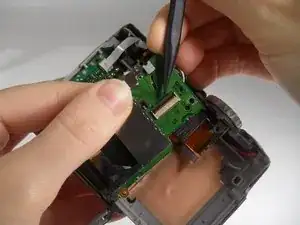

Осторожно потяните за большим шлейфом.
Осторожно потяните за маленьким шлейфом.
У маленького шлейфа нет планки, как у большого.
Шаг 9

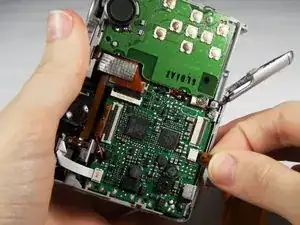

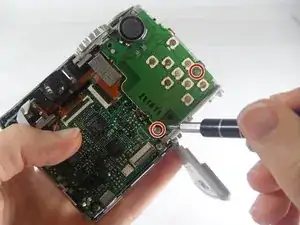

Удалите два (2) винта 3.0 мм, показанные с помощью отвертки Phillips #000.
Шаг 10

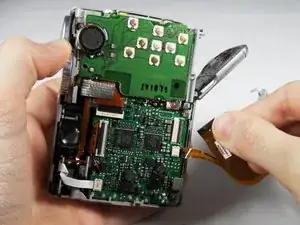

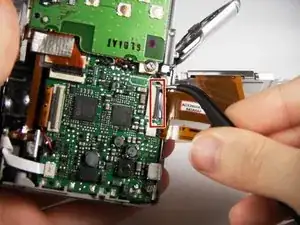

Удалите шлейф из зажима/планки, удерживающей его, используя пинцет, чтобы поднять планку вверх.
Шаг 11

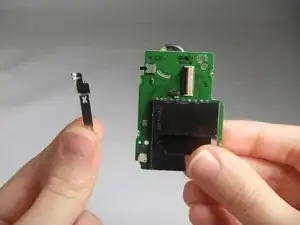

Удалите считыватель SD-карт и замените его.
При удалении винтов с считывателя SD-карт снимается еще одна металлическая планка.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
