Замена блока вспышки Canon PowerShot A590 IS

Отсек для батареек находится внизу фотоаппарата.

ВНИМАНИЕ: Найдите переключатель для открытия отсека и аккуратно сдвиньте его в сторону передней части фотоаппарата. Слишком большое усилие может сломать крышку.

Пока переключатель сдвинут вперёд, потяните крышку от корпуса фотоаппарата.

Для этого фотоаппарата требуются батарейки типа AA.

Чтобы извлечь батарейки, просто дайте им выпасть из корпуса.

Используйте ноготь, чтобы поддеть и вынуть батарейку часов (кнопочную батарею) из фотоаппарата.

При установке батареек AA убедитесь, что они установлены правильно, ориентируясь по знакам (+) и (−) на фотоаппарате.

Снимите винт, расположенный под резиновой заглушкой на левой стороне фотоаппарата, используя крестовую отвёртку Phillips #00.

Снимите два винта, расположенные с другой стороны фотоаппарата, используя крестовую отвёртку Phillips #00.

Снимите три винта, расположенные на нижней части фотоаппарата, используя крестовую отвёртку Phillips #00.

Откройте крышку батарейного отсека.

Используя инструмент для открывания iFixit, аккуратно подденьте по всему периметру корпуса фотоаппарата.

Нажмите и удерживайте кнопку, показанную в синем круге.

Пока удерживаете кнопку, поверните крышку объектива против часовой стрелки для её снятия.

Снимите переднюю крышку фотоаппарата.

Для этого может потребоваться небольшое усилие.

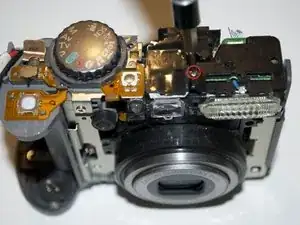

Удалите один (1) винт с верхней части фотоаппарата, слева от вспышки (смотря спереди), используя крестовую отвёртку Phillips #00.

Снимите чёрную пластиковую крышку с печатной платы.

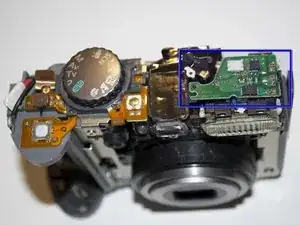

Снимите зелёную печатную плату с верхней части. Смотря спереди, сначала приподнимите левую сторону над чёрным штифтом. Плата затем должна сдвинуться влево и выйти.

Прозрачная линза вспышки может выпасть. Не беспокойтесь — это не повлияет на работу фотоаппарата, её можно легко вернуть на место.

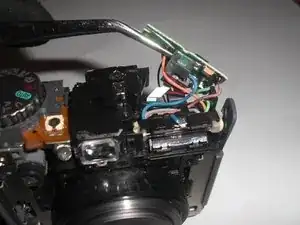

Отпа́йте кабели под печатной платой.

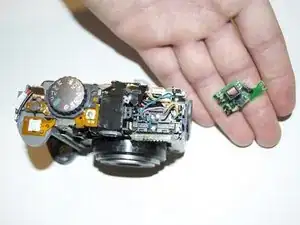

Логическая плата вспышки теперь может быть вынута из фотоаппарата и заменена.
