Замена ЖК-экрана Canon PowerShot A2500
ЖК-экран будет снят и заменён для устранения неисправности в работе дисплея, например, глубокой царапины или трещины. ЖК — это альтернативный дисплей, который можно использовать вместо просмотра через видоискатель камеры.
Шаг 1
Снимите узел, крепящий ремешок для запястья к камере
Шаг 2
Откройте защёлку в нижнем углу устройства, чтобы получить доступ к отсеку для батареи и карты SD.
Внутри есть оранжевая фиксирующая защёлка, удерживающая батарею, её нужно отжать назад, чтобы освободить батарею.
После извлечения батареи нажмите на карту SD — сработает пружина и карта выйдет из камеры.
Шаг 3
Удалите 6 винтов с крестовой головкой Phillips #00 с внешней стороны корпуса камеры. Два расположены на дне и по одному с каждой стороны, как показано. Обратите внимание, что один из винтов находится под крышкой AV Out Digital на боковой стороне. Все внешние винты имеют длину 2.4 мм.
Шаг 4
Разделите корпус камеры с помощью пластиковой монтажной лопатки. Как только корпус начнёт разъединяться, разъедините две половинки руками.
Будьте осторожны, не сгибайте пластиковый корпус слишком сильно, он может треснуть.
Шаг 5
Удалите один винт Phillips #00 на панели кнопок, длиной 2.2 мм. Этот винт обведён красным на изображении руководства.
Затем удалите два винта длиной 2.4 мм, расположенные между ЖК-экраном и сенсорной панелью. Для этих винтов потребуется отвёртка Phillips #00.
Шаг 6
Снимите два защёлкивающих зажима, расположенных возле кнопки питания
Зажимы легко ломаются, аккуратно отсоединяйте их.
Шаг 7
Снимите ленточный кабель, соединяющий вспышку с камерой, чтобы продолжить дальнейшие действия.
Осторожно извлеките ленточный кабель из камеры — он должен быть последним элементом, удерживающим панель кнопок на камере.
Шаг 8

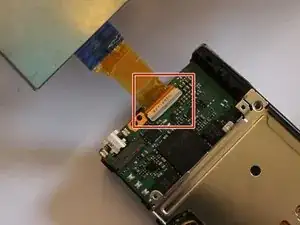

Поднимите язычок на конце ленточного кабеля
Отсоедините ленточный кабель от платы
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
