Замена дисплея LCD в Canon PowerShot A3400

Поместите большой палец рядом с надписью «open» и сдвиньте её вправо, чтобы открыть.

Удалите батарейку, нажав на оранжевый элемент наружу; батарейка выскочит.

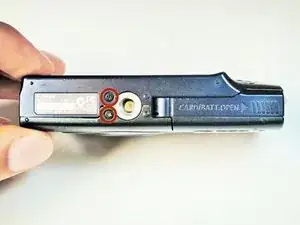

Открутите два винта длиной 5,00 мм в нижней части корпуса с помощью отвёртки Phillips #000.

Положите камеру на бок, на котором находится наклейка стабилизатора изображения.

Открутите с помощью отвёртки находящиеся с этой стороны винты длиной 5,00 мм.

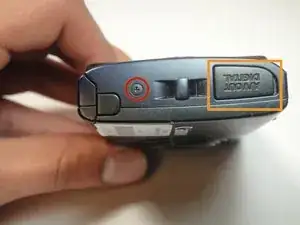

Положите камеру на бок так, чтобы крышка A/V Out Digital была сверху.

Открутите этот видимый винт длиной 5,00 мм.

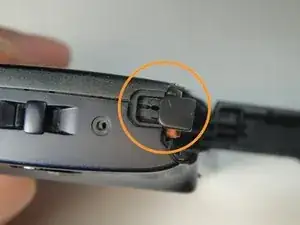

Отодвиньте назад крышку A/V Out Digital, чтобы открыть доступ к следующему шагу.

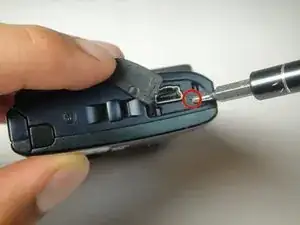

Открутите винт длиной 5,00 мм, находящийся под крышкой.

Убедитесь, что крышка отсека батарейки открыта.

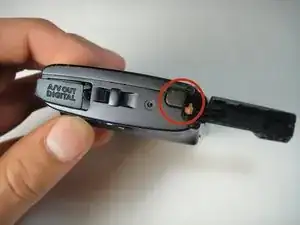

Поверните камеру боком, где находится крышка A/V out Digital.

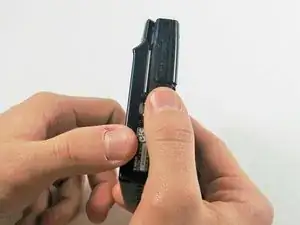

Тяните за язычок вправо пальцем.

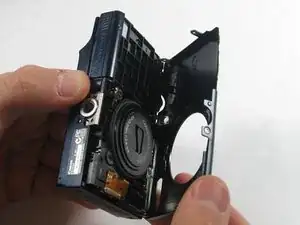

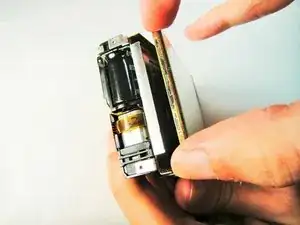

Снимите боковую крышку объектива, аккуратно поддев её пальцами или лопаткой.

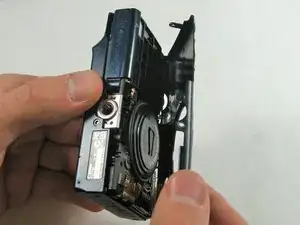

Постарайтесь аккуратно отсоединить крышку по всему периметру этого бока, чтобы её было легче снять.

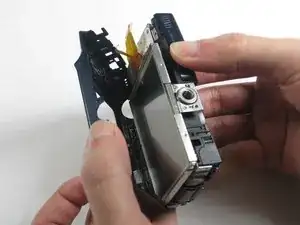

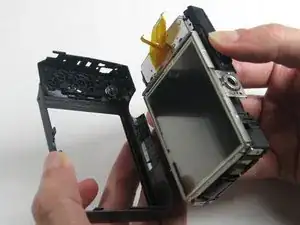

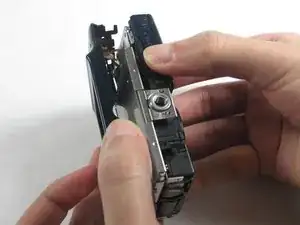

Осторожно снимите боковую крышку экрана руками.

Постарайтесь ослабить её по всему периметру с этой стороны, чтобы легче было снять.

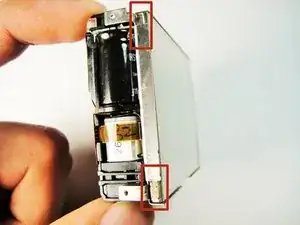

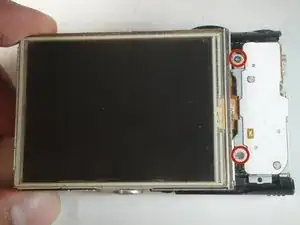

Выкрутите три винта длиной 5 мм.

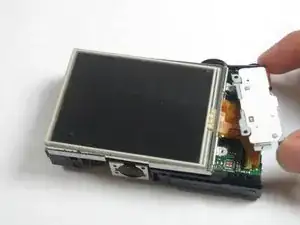

Осторожно отведите экран от основных компонентов.

Не применяйте усилие, так как к материнской плате всё ещё подключены шлейфы, которые могут повредиться при чрезмерном напряжении.

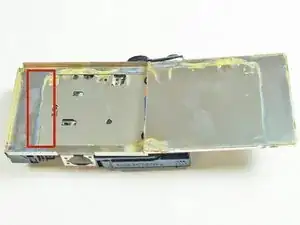

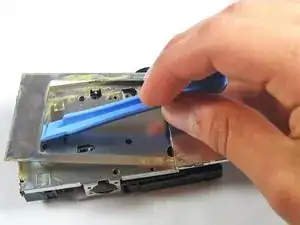

Поднимите металлическую пластину пластмассовым инструментом для вскрытия.

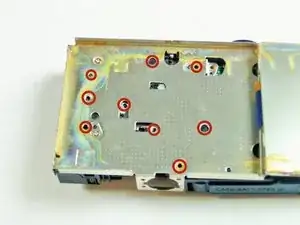

Открутите все эти винты длиной 5 мм.

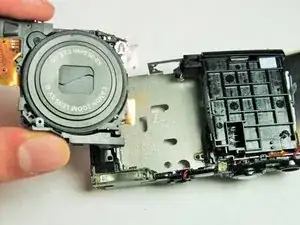

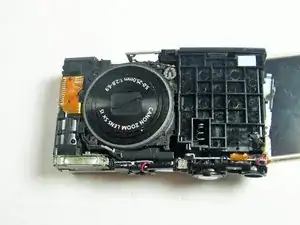

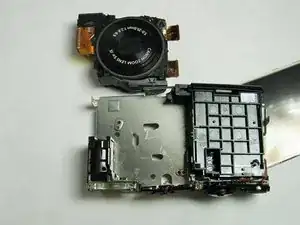

Осторожно снимите компонент объектива.

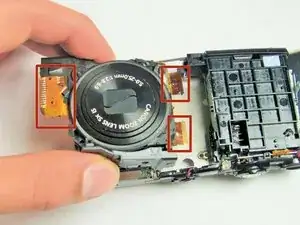

Оранжевые гибкие кабели подключены к разъёмам ZIF. Обязательно отключайте и подключайте их правильно, предварительно открыв фиксирующую защёлку на каждом разъёме.

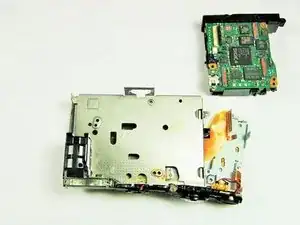

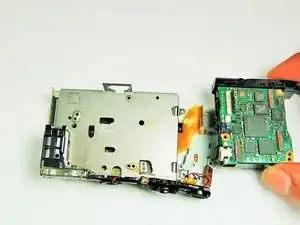

Отсоедините материнскую плату и медленно отведите её от экрана.
