Замена ЖК-дисплея Canon Powershot A3300 IS
Этот руководство покажет Вам, как заменить повреждённый или неработающий ЖК-дисплей.
Шаг 1

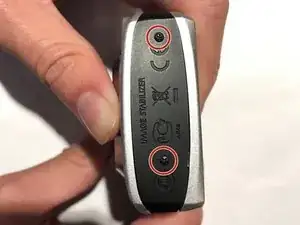

Удалите четыре винта 2.7 мм, по два с каждой стороны, с камеры с помощью отвертки JIS 000.
Удалите один винт 3.5 мм на дне камеры с помощью отвертки JIS 000.
При снятии передних и задних корпусов будьте осторожны, чтобы не сломать крепления, которые зацепляются за верхнюю часть шасси.
Шаг 2

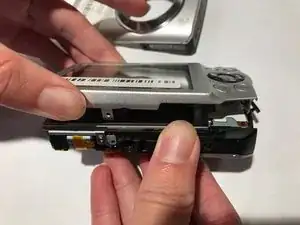

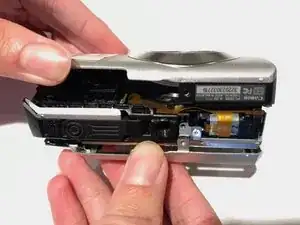

Снимите заднюю крышку.
Шаг 3

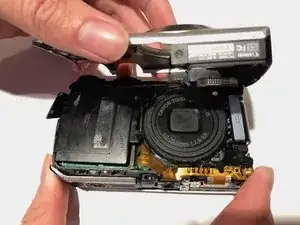

Снимите переднюю крышку.
Шаг 4

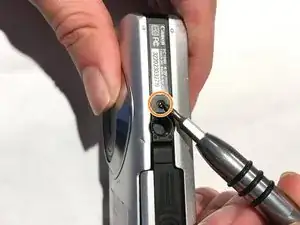

Используйте отвертку JIS 000 и удалите винт 3.0 мм из нижнего корпуса.
Шаг 5

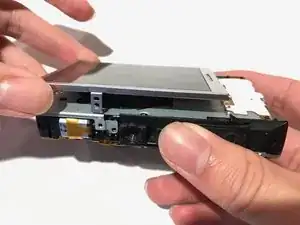

Осторожно поднимите ЖК-экран с задней части камеры.
Шаг 6

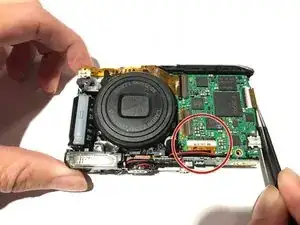

Используйте пинцет, чтобы извлечь окружённый коричневый плоский гибкий провод из его соединения.
Шаг 7

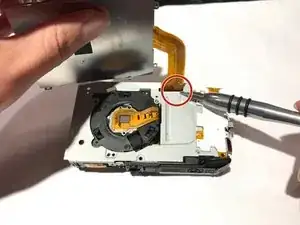

Используйте лопатку, чтобы добраться под соединительный провод.
Осторожно поместите лопатку под провод и поднимите его с соединения.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
