Замена блока вспышки Canon PowerShot A2300

Откройте крышку порта A/V Out Digital на стороне с кнопкой функций, чтобы обнаружить винт.

Удалите все 6 винтов (2,70 мм): по 2 с каждой стороны и 2 снизу.

Винты маленькие и легко теряются.

Откройте защёлку отсека карты/батареи, сдвинув крышку от камеры в направлении, указанном стрелкой.

Это создаёт место, за которое можно ухватиться внизу передней крышки. Это облегчит её снятие.

Осторожно приподнимите нижнюю часть передней крышки примерно под углом 30 градусов.

Оттяните верхнюю часть передней крышки от корпуса камеры, удерживая её за углы, где крышка ещё прикреплена к корпусу.

Держите камеру обеими руками большим пальцем по направлению к экрану так, чтобы экран был обращён вверх.

Держите камеру близко к поверхности стола на случай, если она выпадет из рук.

Поднимите нижний левый угол крышки примерно на дюйм до точки, показанной на фото.

Не снимайте заднюю крышку полностью, тянув за боковую часть, как показано. Крышка всё ещё прикреплена в верхней части камеры.

Подденьте верхнюю часть, под sliding лопаткой под кнопку включения/выключения.

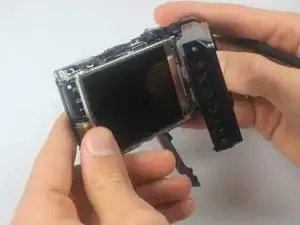

Сдвиньте крышку вправо и снимите с камеры.

При необходимости аккуратно подденьте правую сторону лопаткой.

Крышка A/V OUT DIGITAL иногда ослабевает и отсоединяется от крышки.

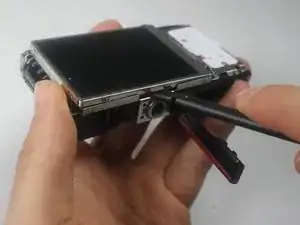

Поднимите экран, подставив лопатку между низом экрана и монтажным отверстием.

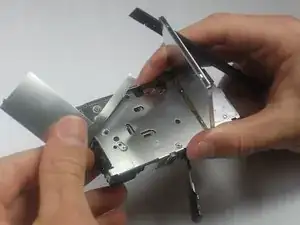

Снимите металлическую пластину, находящуюся под экраном.

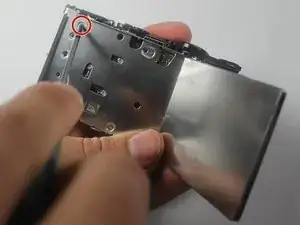

Удалите верхний левый винт на металлической пластине позади экрана.

Этот винт соединяет вспышку с металлической пластиной.

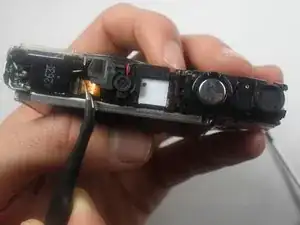

Одной стороной пинцета поднимите оранжевую фиксирующую защёлку на разъёме с нулевым усилием вставки (ZIF) в вертикальное положение.

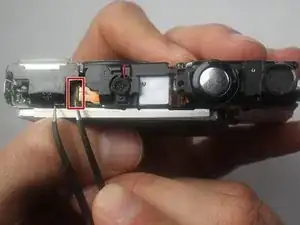

Осторожно вытяните оранжевый шлейф из ZIF-разъёма с помощью пинцета.

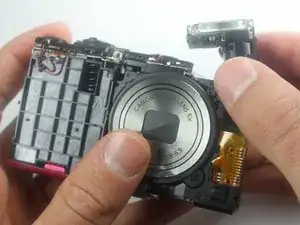

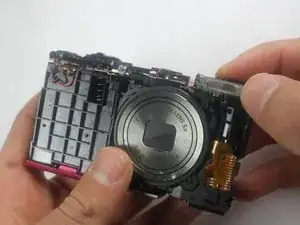

Снимите вспышку, аккуратно поворачивая её вперёд и назад и поднимая вверх.
