Замена модуля вспышки Canon PowerShot A2500

Снимите узел, удерживающий шнурок на запястье с корпуса камеры

Откройте защёлку в нижнем углу устройства, чтобы получить доступ к отделению для батареи и карты SD.

Внутри есть оранжевая защёлка, удерживающая батарею; её необходимо отодвинуть назад, чтобы освободить батарею.

После извлечения батареи нажмите на карту SD — сработает пружина и извлечёт карту из камеры.

Удалите 6 винтов с крестообразным шлицем Phillips #00 с внешней стороны камеры. Два находятся на нижней стороне и по два — с каждой стороны, как показано. Обратите внимание, что один из винтов находится под крышкой AV Out Digital на боковой стороне. Все внешние винты имеют длину 2,4 мм.

С помощью пластикового инструмента для раскрытия корпуса подденьте корпус камеры. Когда корпус начнёт расходиться, раздвиньте обе половинки руками.

Осторожно: не сгибайте пластиковый корпус чрезмерно, он может треснуть.

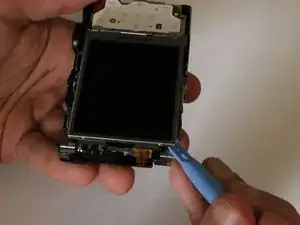

Поднимите ЖК-дисплей с помощью пластикового инструмента для раскрытия корпуса, чтобы получить доступ к винтам.

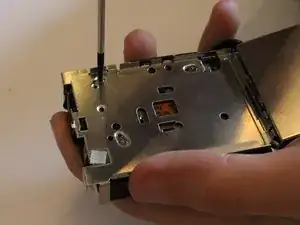

Удалите верхний левый винт Phillips #00, скрытый под ЖК-дисплеем.

Длина винта должна быть 3,6 мм, а диаметр головки — 2,4 мм.

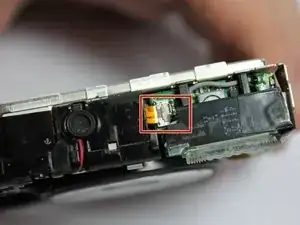

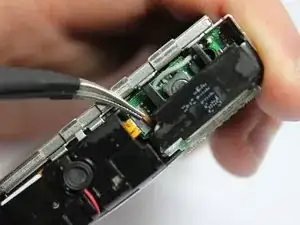

После удаления винта поднимите маленькую коричневую защёлку и аккуратно отсоедините ленточный кабель, соединяющий модуль вспышки с камерой.

Теперь модуль вспышки полностью отделён от платы и готов к замене или ремонту.

Убедитесь, что батарея вынута перед отсоединением этой защёлки. Это исключит остаточный заряд в конденсаторе.
