Замена кнопок Canon PowerShot A2500
Это руководство используется для замены кнопок, которые не реагируют. Кнопки — критичный компонент любой камеры. Они позволяют получить доступ к функциям камеры. Без них невозможно снимать фотографии и даже включить камеру.
Шаг 1

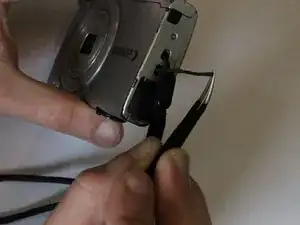

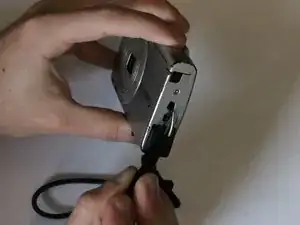

Снимите узел, фиксирующий шнурок для запястья с камеры
Шаг 2

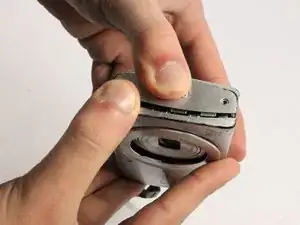

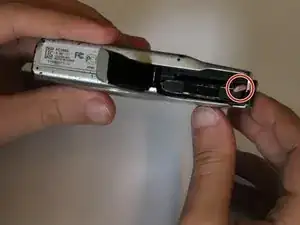

Откройте защёлку в нижнем углу устройства, чтобы открыть отсек для батареи и карты SD.
Внутри есть оранжевая защёлка, удерживающая батарею, её необходимо отвести назад, чтобы извлечь батарею.
После извлечения батареи нажмите на SD-карту — сработает пружина и карта выдвинется из камеры.
Шаг 3

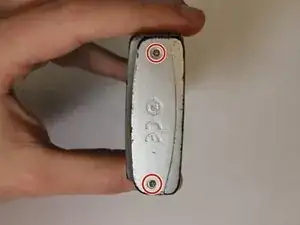

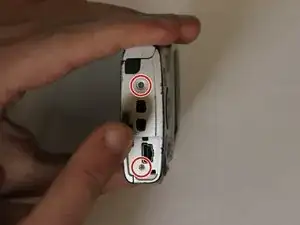

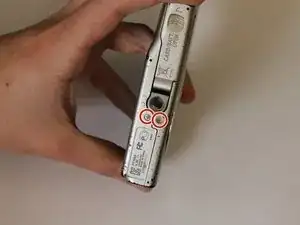

Удалите 6 винтов с крестообразным шлицем Phillips #00 на внешней части камеры. Два расположены внизу и по два по бокам, как показано. Обратите внимание, что один из винтов находится под крышкой AV Out Digital на боковой стороне. Все внешние винты имеют длину 2.4 мм.
Шаг 4

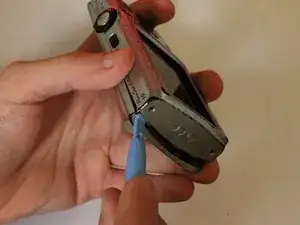

Разойдите корпус камеры с помощью пластикового инструмента для открытия. Когда корпус начнёт расходиться, разъедините обе половины руками.
Будьте осторожны, чтобы не чрезмерно согнуть пластиковый корпус, он может треснуть.
Шаг 5

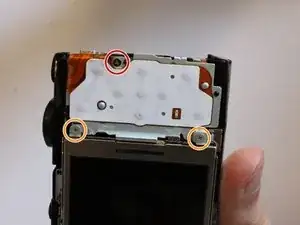

Удалите один винт Phillips #00 на кнопочной панели длиной 2.2 мм. Этот винт на изображении выделен красным кругом.

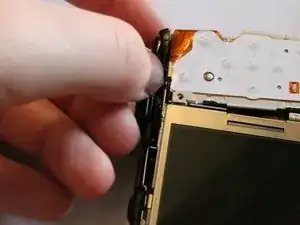

Далее удалите два винта длиной 2.4 мм, расположенные между ЖК-экраном и сенсорной панелью. Для этих винтов потребуется отвёртка Phillips #00.
Шаг 6

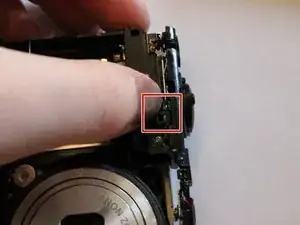

Снимите две защёлки, расположенные рядом с кнопкой питания
Защёлки легко ломаются, действуйте осторожно при отсоединении.
Шаг 7

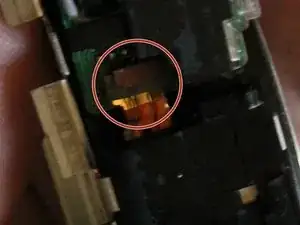

Удалите гибкий шлейф, соединяющий вспышку с камерой, чтобы продолжить следующую инструкцию.
Осторожно выньте шлейф из корпуса — он должен быть последним элементом, удерживающим кнопку на корпусе камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
