Замена блока вспышки Canon PowerShot A3400 IS

Поместите большой палец в область прямо рядом с надписью open и сдвиньте вправо, чтобы открыть.

Извлеките аккумулятор, нажимая на оранжевый элемент наружу; аккумулятор отскочит и выйдет наружу.

Удалите два винта 5,00 мм на дне корпуса крестовой отверткой Philips #000.

Положите камеру на бок с этикеткой image stabilizer.

Удалите винты 5,00 мм на этой стороне с помощью отвертки.

Положите камеру так, чтобы крышка A/V Out Digital была сверху.

Удалите видимый винт 5,00 мм.

Оттяните крышку A/V Out Digital назад, чтобы открыть следующий шаг.

Удалите винт 5,00 мм, расположенный за крышкой.

Убедитесь, что крышка отсека аккумулятора открыта.

Переверните камеру на бок с крышкой A/V Out Digital.

Используйте палец, чтобы потянуть этот язычок вправо.

Снимите сторону с объективом, используя пальцы или лопатку, аккуратно подденьте её.

Постарайтесь поддеть по периметру этой стороны, чтобы её было легче снять.

Аккуратно снимите сторону с экраном, используя пальцы.

Постарайтесь ослабить её по периметру, чтобы её было легче снять.

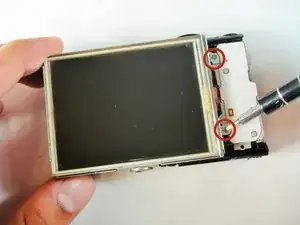

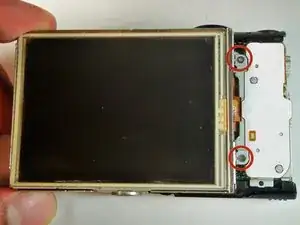

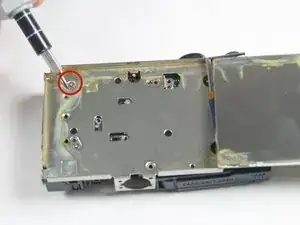

Удалите три винта 5 мм.

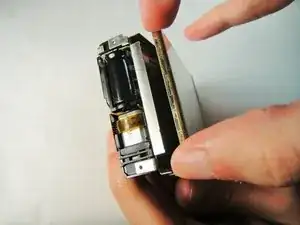

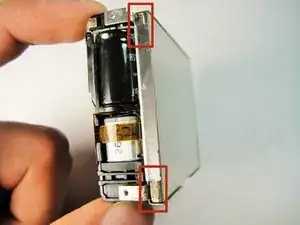

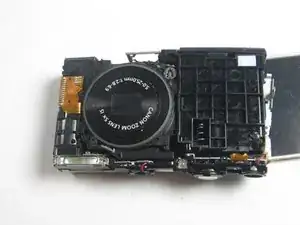

Снимите экран, потянув за две точки, как показано.

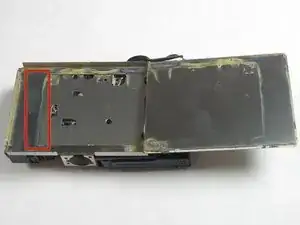

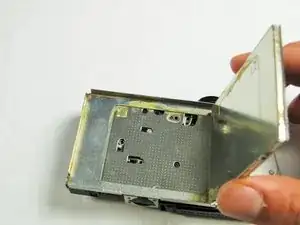

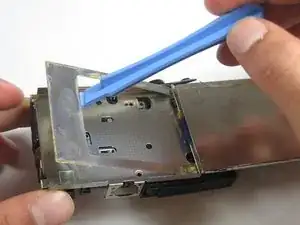

Снимите металлическую пластину при помощи пластиковой лопатки.

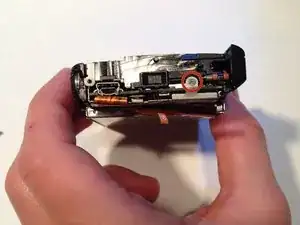

Удалите винт 5 мм.

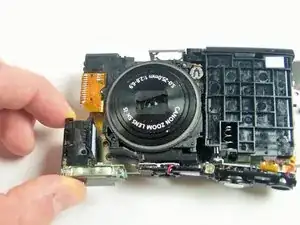

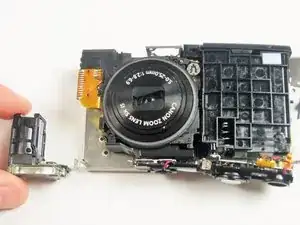

Аккуратно оттяните блок вспышки.
