Замена выдвижного объектива Canon PowerShot A2500

Развяжите узел, удерживающий шнурок для запястья на камере

Откройте защёлку в нижнем углу устройства, чтобы получить доступ к отсеку аккумулятора и карте SD.

Внутри есть оранжевая защёлка, удерживающая аккумулятор, её необходимо отжать назад, чтобы освободить аккумулятор.

После извлечения аккумулятора нажмите на SD‑карту — сработает пружина, выдвинувшая карту из камеры.

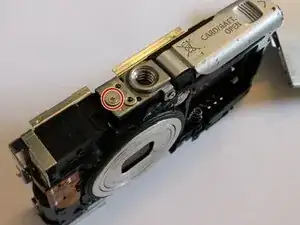

Удалите 6 внешних винтов Phillips #00 с корпуса камеры. Два расположены снизу и по два — с каждой стороны, как показано. Обратите внимание, что один винт находится под крышкой AV Out/Digital на боковой стороне. Все внешние винты имеют длину 2.4 мм.

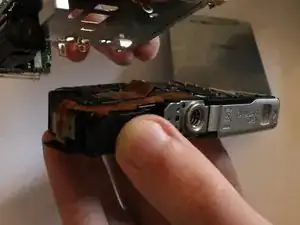

Разожмите корпус камеры с помощью пластикового инструмента для открывания. Когда корпус начнёт отделяться, раздвиньте две половины руками.

Будьте осторожны, чтобы не перегнуть пластиковый корпус — он может треснуть.

Удалите один винт Phillips #00 на панели кнопок длиной 2.2 мм. Этот винт обведён красным на изображении руководства.

Затем удалите два винта длиной 2.4 мм, расположенные между ЖК‑экраном и панелью сенсора. Для этих винтов потребуется крестовая отвертка Phillips #00.

Снимите два защёлкивающихся зажима, расположенных возле кнопки питания

Зажимы легко ломаются, аккуратно отсоединяйте их.

Отсоедините гибкий плоский кабель, соединяющий вспышку с камерой, чтобы продолжить дальнейшие действия.

Осторожно вытащите гибкий кабель из камеры — это последний элемент, удерживающий панель кнопок на камере.

Выдавите ЖК‑дисплей из рамки с помощью пластикового инструмента для открывания, чтобы добраться до винтов под дисплеем. Для этого шага используйте пластиковый инструмент.

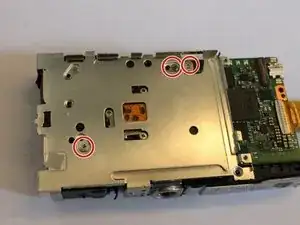

Удалите четыре винта Phillips #00 из металлической рамки:

Должно быть два винта в верхнем правом углу, один в нижнем левом и один в нижней части рамки.

Размеры винтов: верхние правые — 2.3 мм и 3.6 мм длиной; нижний левый — 3.6 мм; винт в нижней части рамки — 1.6 мм.

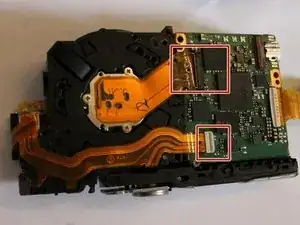

Поднимите язычки на конце обоих лент

Отсоедините каждую ленточную шлейф от платы
