Замена материнской платы Canon Powershot A3300 IS
Это руководство покажет, как заменить материнскую плату в камере, если она повреждена или работает сбоечно. В процессе работы вы будете иметь дело с хрупкими деталями, поэтому обращайтесь с ними осторожно, чтобы избежать дальнейших повреждений.
Шаг 1
Отверните четыре винта 2,7 мм, по два с каждой стороны корпуса камеры, отверткой JIS 000.
Отверните один винт 3,5 мм в нижней части корпуса камеры отверткой JIS 000.
При снятии передней и задней панелей будьте осторожны, чтобы не сломать защёлки, которые фиксируются в верхней части шасси.
Шаг 2
Снимите заднюю крышку.
Шаг 3
Снимите переднюю панель.
Шаг 4

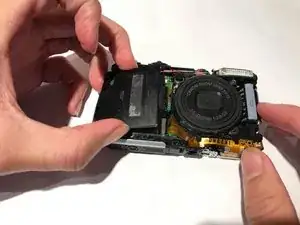

Снимите чёрную крышку, чтобы открыть доступ к материнской плате.
Шаг 5

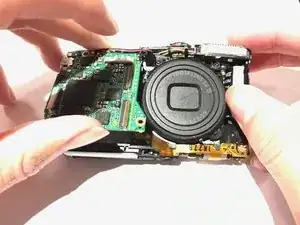

Снимите кнопку спуска затвора, расположенную в верхнем левом углу камеры.
После этого откроются винты, которые необходимо удалить.
Шаг 6

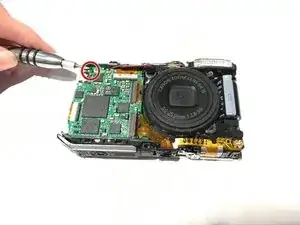

Отверткой JIS 000 отвинтите винт 1,2 мм в верхнем левом углу материнской платы.
Шаг 7

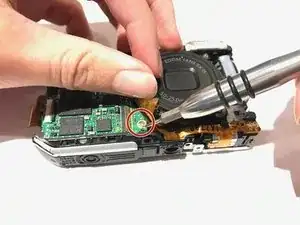

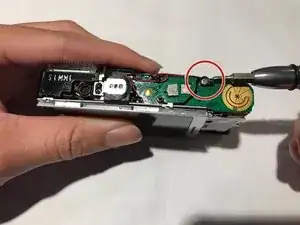

Отверните винт 1,6 мм в верхней части камеры.
Шаг 8
С помощью пинцета вытащите коричневые гибкие плоские кабели из разъёма.
Помните, что необходимо аккуратно покачивать кабели при извлечении из разъёма, так как эти соединения очень хрупкие.
Шаг 9

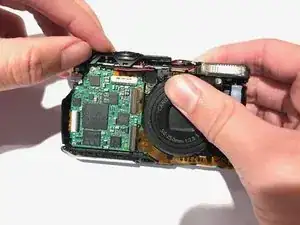

Отверните последний винт 1,2 мм и извлеките материнскую плату.
Материнская плата должна свободно отделиться от корпуса.
Шаг 10

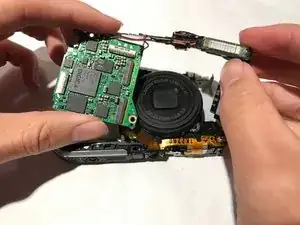

Извлеките материнскую плату и замените её на новую.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
