Замена ЖК-экрана Canon PowerShot A2300

Это руководство проведёт Вас через процедуру разборки Canon PowerShot A2300 для замены дисплея. Для доступа к экрану необходимо сначала снять переднюю и заднюю крышки.

Шаг 1

Откройте крышку порта A/V Out Digital со стороны кнопки функций, чтобы получить доступ к винту.

Шаг 2

Удалите все 6 винтов (2.70 мм): по 2 с каждой стороны и 2 внизу.

Винты маленькие и легко теряются.

Шаг 3

Откройте защёлку отсека карты/батареи, сдвинув крышку в направлении, указанном стрелкой, от корпуса камеры.

Это даёт точку захвата внизу передней крышки. Так будет проще удерживать крышку при её снятии.

Шаг 4

Аккуратно поднимите нижнюю часть передней крышки примерно под углом 30 градусов.

Шаг 5

Оттяните верхнюю часть передней крышки от корпуса, захватив верхние углы крышки в местах, где она ещё прикреплена к корпусу.

Шаг 6

Держите камеру обеими руками большим пальцем по направлению к экрану, экран должен быть сверху.

Держите камеру близко к столу на случай, если она выпадет из рук.

Шаг 7

Поднимите нижний левый угол крышки примерно на один дюйм до положения, показанного на фото.

Не снимайте заднюю крышку полностью, тянув за сторону как показано. Крышка всё ещё прикреплена к верхней части корпуса.

Шаг 8

Отожмите верх, поддев лопаткой под кнопку питания (On/Off).

Шаг 9

Сдвиньте крышку вправо и снимите с камеры.

При необходимости аккуратно подденьте правую сторону лопаткой.

Крышка A/V OUT DIGITAL иногда ослабевает и отсоединяется от крышки.

Шаг 10

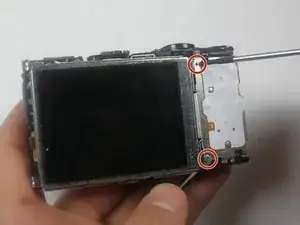

Удалите 2 винта (1.95 мм) у верхнего правого и нижнего правого углов экрана.

Шаг 11

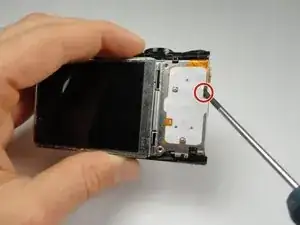

Удалите винт (3.57 мм) рядом с портом A/V OUT Digital.

Этот винт соединяет металлическую пластину кнопки функций с платой.

Шаг 12

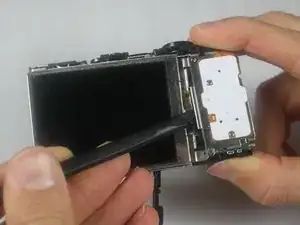

Поднимите экран, подведя лопатку между нижней частью экрана и монтажным отверстием.

Шаг 13

Снимите металлическую пластину, расположенную под экраном.

Шаг 14

Вставьте плоский конец лопатки между камерой и пластиной кнопок функций, чтобы выдавить пластину из-под защёлок, удерживающих левую сторону пластины.

Пластина всё ещё будет прикреплена к верхней части корпуса.

Это позволит приподнять нижнюю часть пластины кнопок функций для доступа к месту подключения ленточного кабеля к плате.

Убедитесь, что все 3 винта удалены.

Шаг 15

Поднимите нижнюю часть пластины кнопок функций большим пальцем.

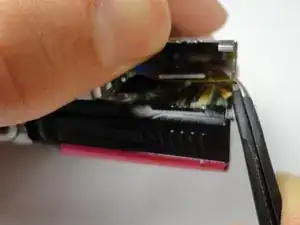

Используйте один край пинцета, чтобы приподнять чёрную фиксирующую планку, удерживающую оранжевый ленточный кабель в нулевом усилии вставки (ZIF) коннекторе.

Защёлка примерно по длине соответствует ширине изоленты.

Шаг 16

Осторожно извлеките ленточный кабель из ZIF-коннектора, используя пинцет.

Шаг 17

Держа нижнюю часть пластины кнопок функций приподнятой, вытяните экран влево, пока ленточный кабель не выйдет из-под пластины кнопок функций.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
