Замена микрофона Sony AZ1VR

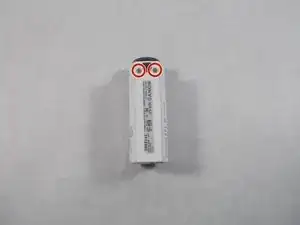

Начните с удаления двух винтов на нижней части устройства с помощью маленькой отвертки — это откроет отсек батареи.

Удалите винт внутри отсека батареи.

Сохраните эти винты для последующей сборки.

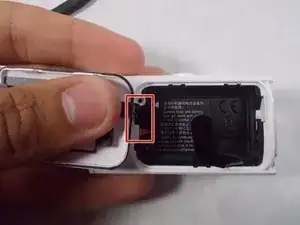

После их удаления сдвиньте дверцу в направлении от отверстий под винты.

Выньте вместе с дверцей маленькую пластиковую вставку.

Найдите объектив — крупную выпуклую часть спереди.

Схватите объектив и осторожно вытащите корпус из пластика. Это откроет внутренности устройства.

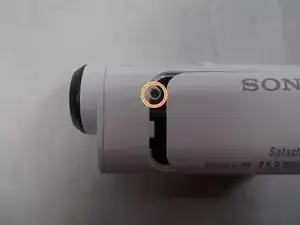

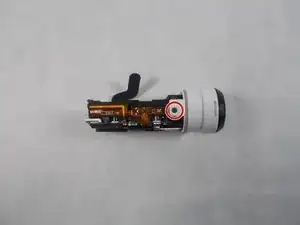

Вы увидите винт сверху устройства, ближе к передней части в белом пластиковом корпусе. Удалите этот винт.

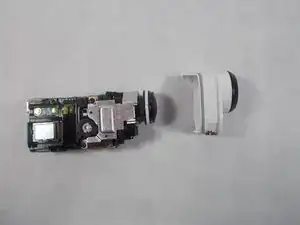

Далее потяните защёлки внизу и вверху объектива и тяните наружу — это отделит корпус объектива от корпуса камеры.

После снятия переверните устройство на бок так, чтобы ЖК-дисплей был наверху. Это будет сторона с серебряной металлической панелью и прямоугольным экраном.

Осторожно выньте винты, крепящие серебряную металлическую пластину.

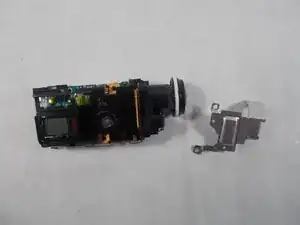

После этого снимите пластину, аккуратно потянув вверх за заднюю часть пластины (задний конец блока объектива) и сдвинув её вперёд (в сторону объектива). Она должна выйти без сильного сопротивления.

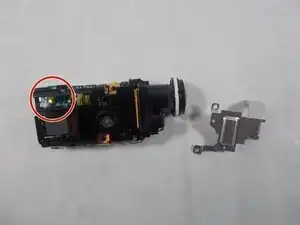

Теперь удалите винт прямо над ЖК-дисплеем, тонкий прямоугольник возле задней части блока объектива. Это ослабит чёрный пластиковый кожух над внутренней электроникой.

Осторожно приподнимите пластик, он соединён кабелями внизу. Не снимайте этот пластик полностью, оставьте его подвешенным на петле к раме.

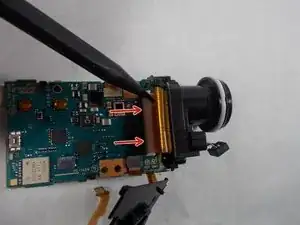

Это откроет толстый жёлто-золотистый шлейф спереди блока рядом с объективом. Аккуратно потяните этот шлейф в сторону передней части. Шлейф не должен оказывать сильного сопротивления при правильном выполнении.

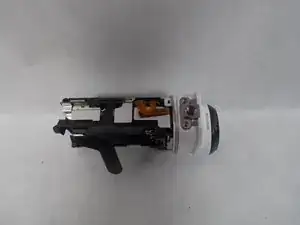

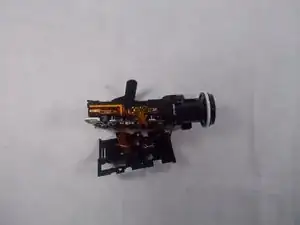

Далее удалите последний винт на верхней части устройства и медленно вытяните объектив.

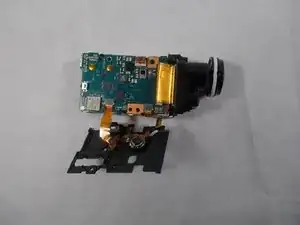

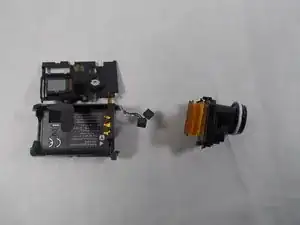

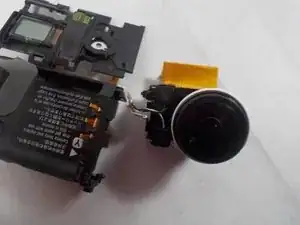

Вы увидите, что микрофон всё ещё подключён к объективу — отсоедините эти соединения, и объектив будет снят.

Далее распаяйте провода микрофона от платы с помощью паяльника. Это выполняется нагревом точек пайки до расплавления припоя и удалением соединённых проводников.

Отметьте, где был припаян каждый провод, и подключите новый блок теми же проводами. Можно припая��ь их на те же места, разогрев точку пайки до расплавления припоя и установив провод.
