Замена динамика Sony AZ1VR
Это руководство проведёт Вас через замену блока динамика в видеокамере Sony AZ1VR. Эта видеокамера предназначена для записи видео и звука, а также воспроизведения. Проблемы с динамиком могут быть вызваны неисправностью соединения, конструкции или самого блока. Для их устранения может потребоваться ремонт или замена; ниже приведены пошаговые инструкции для обоих вариантов.
Шаг 1

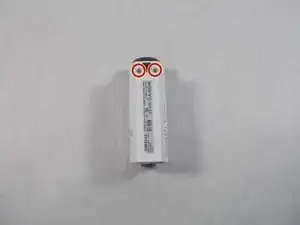

Начните с удаления двух винтов на нижней части устройства при помощи маленькой отвёртки — это откроет отсек аккумулятора.

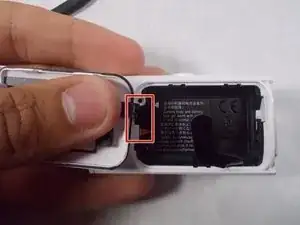

Удалите винт внутри отсека аккумулятора.
Сохраните эти винты для последующей сборки.
Шаг 2

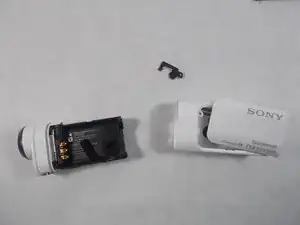

После их извлечения сдвиньте крышку в направлении, противоположном отверстиям для винтов.
Вместе с крышкой выдвиньте небольшой пластмассовый элемент.
Шаг 3
Теперь найдите объектив — большую куполообразную деталь спереди.
Возьмитесь за объектив и аккуратно вытащите корпус из пластикового держателя. Это откроет доступ к внутренним компонентам устройства.
Шаг 4

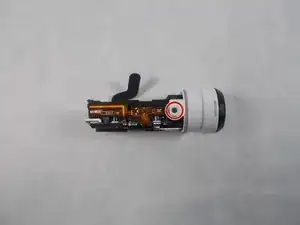

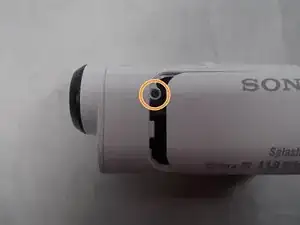

Вы увидите винт на верхней части корпуса объектива, в белом пластике ближе к передней части. Удалите этот винт.
Шаг 5

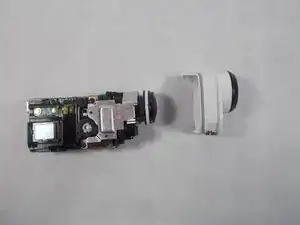

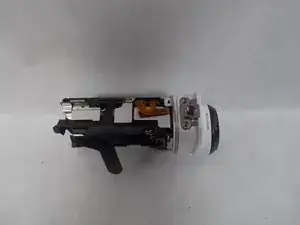

Далее оттяните защёлки снизу и сверху корпуса объектива и потяните наружу — это снимет корпус объектива с корпуса камеры.
После снятия переверните устройство на бок, оставив дисплей LCD лицом вверх. Это будет сторона с серебристой металлической панелью и прямоугольным экраном.
Шаг 6
Осторожно выкрутите винты, фиксирующие серебристую металлическую пластину.

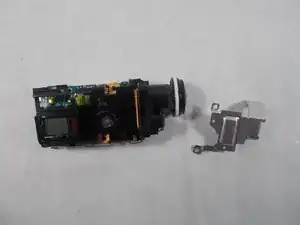

После этого снимите пластину, потянув её аккуратно вверх с задней части пластины (задний конец блока объектива) и сдвинув её в сторону передней части (в сторону объектива). Пластина должна выскользнуть без сильного сопротивления.
Шаг 7

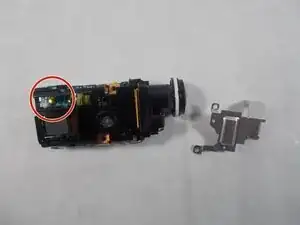

Теперь удалите винт непосредственно над ЖК-дисплеем, тонкий прямоугольник близ задней части блока объектива. Это ослабит чёрный пластиковый кожух над внутренней электроникой.
Поднимайте пластик аккуратно: он соединён кабелями в нижней части. Не снимайте пластик полностью, оставьте его в виде шарнира на раме.
Шаг 8

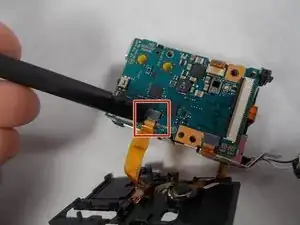

С помощью лопатки или другого не повреждающего инструмента отсоедините динамик от платы. Это делается в месте соединения жёлтого провода/лентного кабеля с материнской платой.
Извлеките динамик из пластикового держателя.
Заключение
Для обратной сборки выполните указанные действия в обратном порядке. Новый динамик должен быть установлен и подключён в то же место соединения, что и предыдущий.
Перевод руководства с ifixit.com
