Замена объектива камеры GoPro Hero3+ Silver Edition

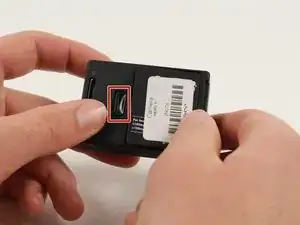

Сдвиньте защёлку на задней части устройства влево, чтобы снять крышку, закрывающую аккумулятор.

Используйте полоску ленты на аккумуляторе, чтобы извлечь аккумулятор из корпуса.

Вставьте пластиковый инструмент для вскрытия между передней лицевой панелью и чёрным корпусом.

Убедитесь, что вы вставляете инструмент рядом с пазом для microSD-карты. Там имеется небольшой зазор, который поможет отделить лицевую панель.

Продолжайте использовать пластиковый инструмент для вскрытия и отделите переднюю лицевую панель от остальной части устройства.

К лицевой панели приклеен клей. Может потребоваться дополнительное поддевание, но не применяйте чрезмерную силу.

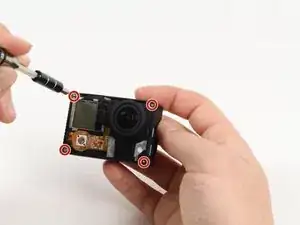

Найдите четыре винта PH00 длиной 8,1 мм по углам GoPro и выкрутите их крестовой отвёрткой.

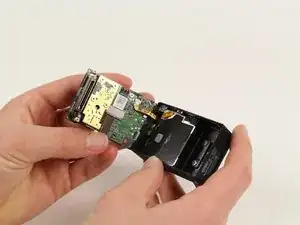

Осторожно извлеките плату, поддев её пластиковым инструментом для вскрытия, чтобы вынуть из корпуса.

Будьте осторожны, чтобы не повредить ленту, соединяющую корпус GoPro и плату.

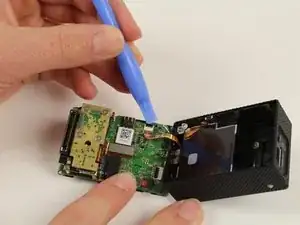

Снимите ленточный кабель, аккуратно подняв чёрную защёлку вверх пластиковым инструментом и вытянув кабель.

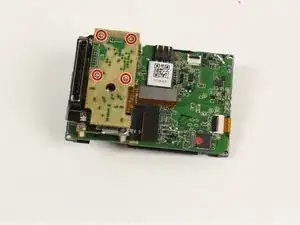

Снимите четыре винта PH00 длиной 4 мм, крепящие сенсор изображения к плате, с помощью вашей отвёртки.

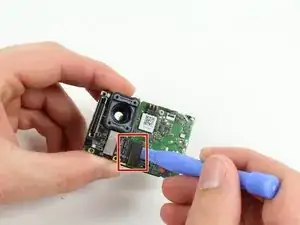

Отсоедините последний ленточный кабель с помощью пластикового инструмента для вскрытия.

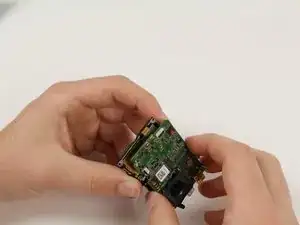

Снимите сенсор изображения с платы.

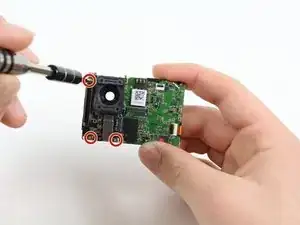

С помощью отвёртки выкрутите три винта PH00 длиной 4 мм, чтобы освободить металлическую пластину.

При снятии правого винта отделится небольшая пластина. Просто отложите её в сторону.

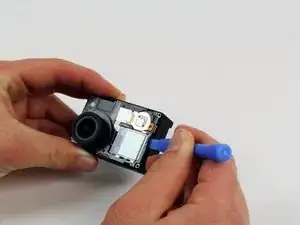

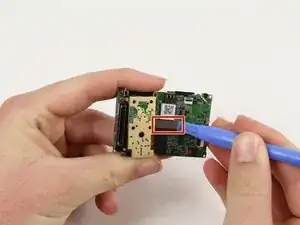

Используйте пластиковый инструмент для вскрытия, чтобы поддеть указанный ленточный кабель и отсоединить его от платы.

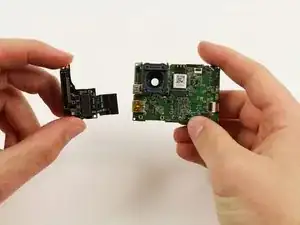

Плата microSD и плата аксессуаров теперь готовы к снятию.

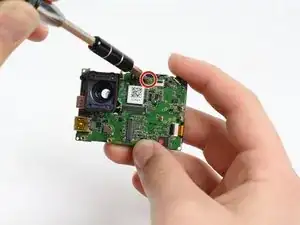

Удалите один винт PH00 длиной 3,2 мм с помощью отвёртки, чтобы отсоединить плату от средней рамы.

С помощью пластикового инструмента для вскрытия аккуратно отсоедините ленточный кабель ЖК-дисплея от платы.

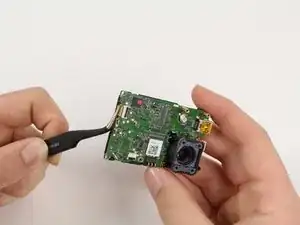

Осторожно извлеките плату из средней рамы пинцетом.

Извлекайте плату за края. Это снизит риск повреждения компонентов на плате.

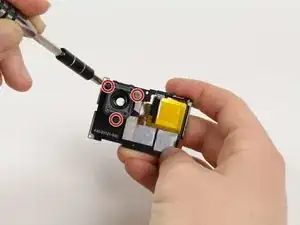

С помощью отвёртки PH00 снимите последние три винта с средней рамы. Это освободит корпус объектива от средней рамы.

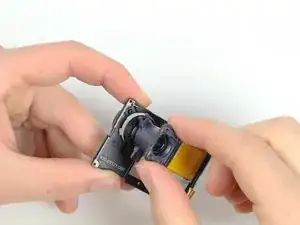

Аккуратно извлеките объектив из переднего корпуса.
