Замена LCD на Kodak Easyshare C183
В этом руководстве показано, как заменить поврежденный LCD-дисплей на C183. Это несложная работа, однако большинство камер открываются сначала с задней части, а эта открывается сначала спереди.
Шаг 1

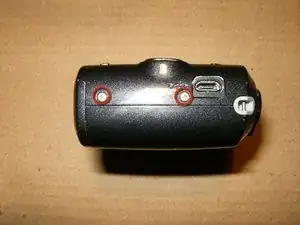

Удалите два винта с правой стороны
Удалите два винта с левой стороны

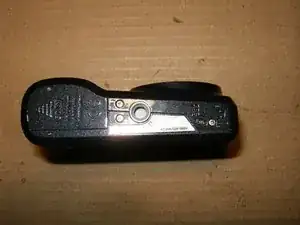

Удалите три винта с нижней части.
Все винты в этой камере одинакового размера. Не нужно помечать их по месту.
Шаг 2

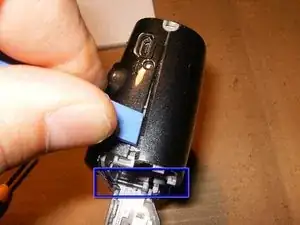

Откройте отсек для батареи и начните аккуратно отделять переднюю и заднюю части камеры. В этой камере передняя часть отделяется первой.
В верхнем левом углу есть один винт, который необходимо удалить. Он крепит заднюю крышку к корпусу камеры.

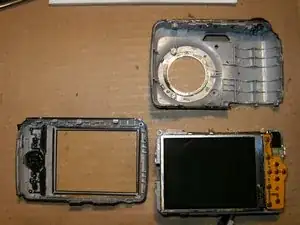

После удаления этого винта камера легко отделяется.
Шаг 3

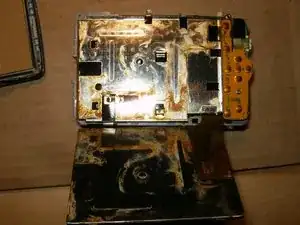

Сложите LCD-дисплей сверху вниз. НЕ пытайтесь удалить LCD, он все еще подключен. Очевидно, что у этой камеры были повреждения от воды.
Удалите каптонную пленку с верхней части камеры.

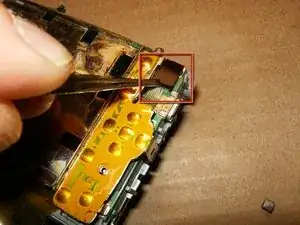

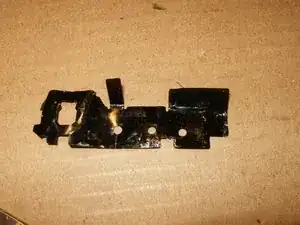

Вам нужно будет отсоединить батарейный каркас в одной точке.
Шаг 4
Удалите пленку

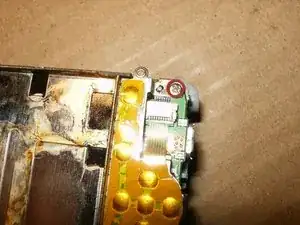

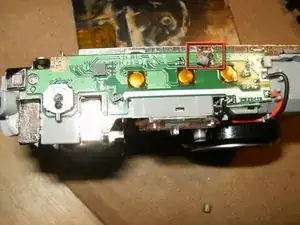

Удалите один винт.
Вы можете отключить кабель, аккуратно потянув за конец. Я предпочел оставить его подключенным, чтобы минимизировать риск разрыва хрупкого кабеля. Можно просто отодвинуть каркас в сторону.
Шаг 5

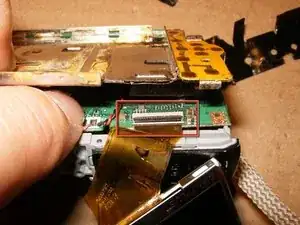

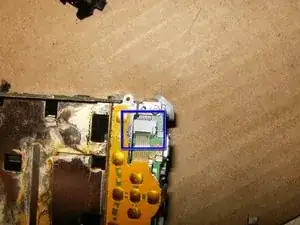

Чуть приподнимите рамку LCD и аккуратно сложите черный зажим назад.
Это ослабит кабель и позволит вам снять LCD.
Вставьте кабель нового LCD. На кабеле будет белая полоса. Вставьте кабель, как показано, и закройте разъем.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
