Замена ЖК-экрана Kodak EasyShare C1505

Камеры

Эта камера несколько дней находилась в ливневой канализации, прежде чем её обнаружил владелец. Краткая проверка владельцем показала отсутствие реакции: камера не включалась и не подавала иных признаков работоспособности. Здесь мы начинаем с ЖК-экрана; последующие руководства охватят более глубокий ремонт и очистку. Камера относительно недорогая и её можно было бы легко заменить на новую, но мы посчитали, что она будет полезна для обучения.

Шаг 1

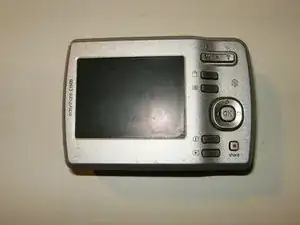

Вид сзади камеры. Грязь и налёт от воздействия воды видно сразу.

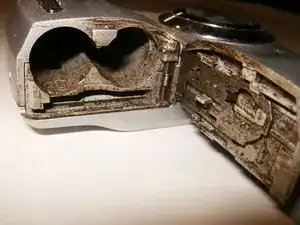

Откройте отсек для батарей и извлеките батареи и карту памяти, если они установлены.

Уберите два винта на правой стороне.

Шаг 2

Уберите два винта на правой стороне.

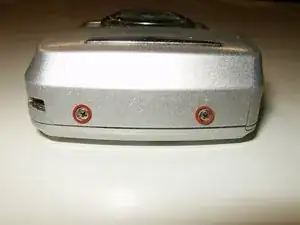

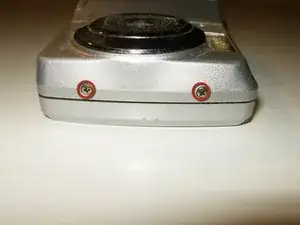

Уберите два винта на дне камеры.

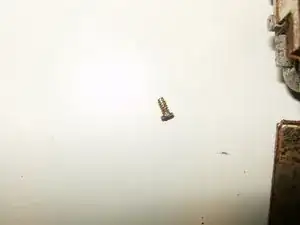

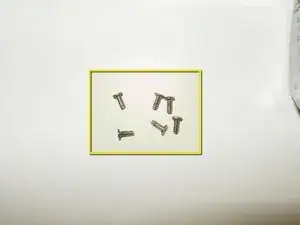

Все шесть винтов корпуса одинаковой длины. Их не обязательно держать отдельно друг от друга.

Шаг 3

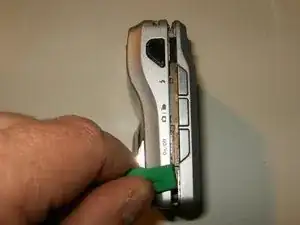

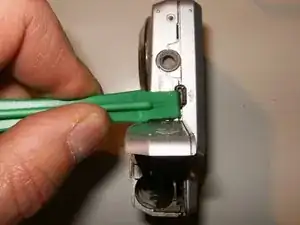

Используйте пластиковый инструмент для вскрытия или ногти, чтобы разъединить корпус. Начинайте от отсека для батарей.

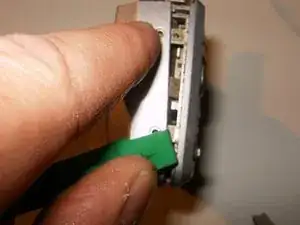

Продвигайтесь вокруг корпуса, аккуратно поддевая инструмент под небольшим углом.

Корпус легко отделится, как только инструмент обойдёт камеру полностью.

Шаг 4

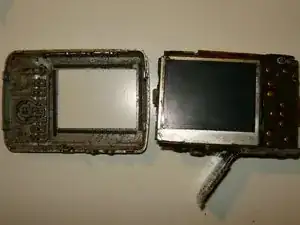

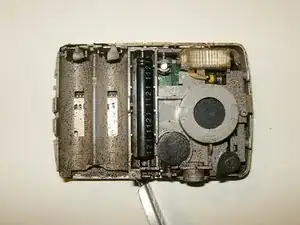

Передняя половина корпуса обычно снимается первой (обратите внимание на грязь и налёт от воды)

Снимите заднюю часть корпуса.

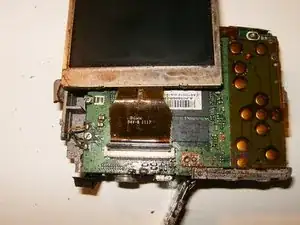

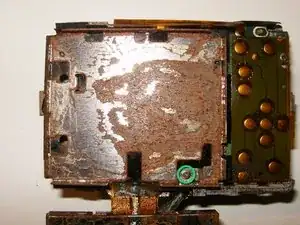

ЖК-экран теперь легко виден в небольшом металлическом держателе.

Шаг 5

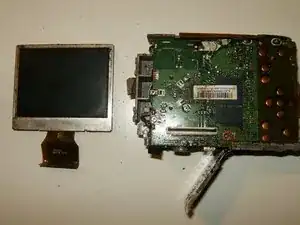

Откиньте ЖК-экран из держателя сверху вниз.

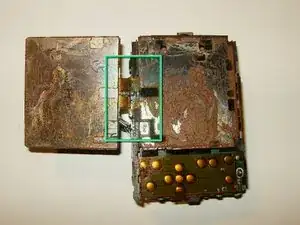

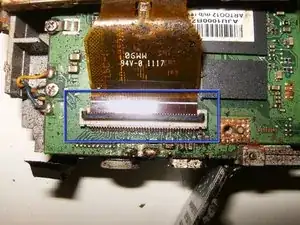

После откидывания под держателем ЖК-экрана становится видима монтажная лента шлейфа. На задней рамке ЖК и на кабеле ЖК заметны сильные следы повреждений от воды и коррозия.

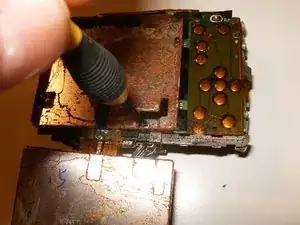

Удалите маленький винт с крестообразной головкой в нижней правой части держателя ЖК-экрана.
