Замена верхней панели Canon EOS 5D Mark II

Поднимите резиновую заглушку, закрывающую разъёмы ввода/вывода.

Отверткой Phillips #000 вывинтите один винт длиной 3,4 мм.

Этот шаг безвозвратно стирает все пользовательские настройки.

Аккумулятор памяти теперь можно легко сдвинуть с места.

Если Вы выполняете эту инструкцию для выполнения жёсткой перезагрузки, теперь нажмите кнопку спуска затвора несколько раз, чтобы разрядить оставшуюся энергию, затем вставьте батареи и включите устройство. Вы выполнили жёсткую перезагрузку!

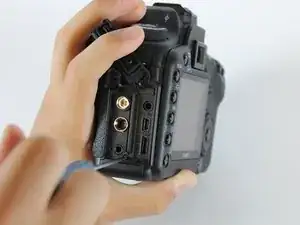

Отогните резиновую крышку выше портов ввода/вывода, чтобы открыть два отверстия с головками винтов.

Удалите оба винта длиной 5,4 мм с помощью отвертки Phillips #0.

Поднимите пластиковую накладку портов ввода/вывода снизу в месте, где находился резервный аккумулятор.

Удалите по одному винту длиной 6,3 мм с каждой стороны видоискателя с помощью отвертки Phillips #0.

Удалите три винта длиной 4,8 мм на нижней части задней панели с помощью отвертки Phillips #0.

Отогните резиновую накладку рядом с колёсиком меню, чтобы получить доступ к винту.

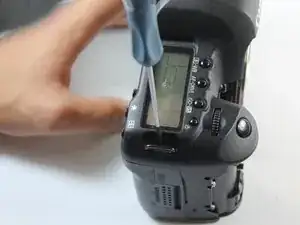

Удалите один винт длиной 3,4 мм с помощью отвертки Phillips #0.

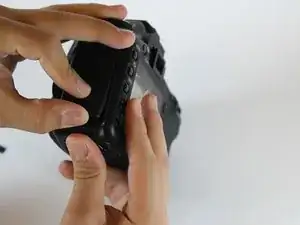

Задняя панель теперь может легко отвалиться, если повернуть устройство вверх ногами. Обязательно подхватите её, чтобы ленты данных не порвались и не натянулись.

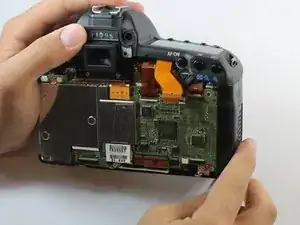

Снимите каждую ленточную кабельную связь с материнской платы, надавливая вниз в направлении материнской платы и осторожно сдвигая большим пальцем вверх по разъёму там, где кабель входит в плату. Это поднимет очень маленький зажим, фиксирующий кабель.

Задняя панель теперь отделена от остальной части устройства.

С помощью пинцета вытяните провод, соединяющий переднюю панель с материнской платой.

Снимите резиновую накладку на передней панели, чтобы получить доступ к винтам под ней.

Снимите три винта длиной 4,9 мм с помощью отвертки Phillips #0.

Удалите два винта длиной 4,8 мм над местом установки объектива с помощью отвертки Phillips #0.

Удалите один винт под местом установки объектива с помощью отвертки Phillips #0.

Удалите четыре винта длиной 3,0 мм рядом с кард-ридером с помощью отвертки Phillips #0.

Снимите переднюю панель, поднимая её вверх с правой стороны, где раньше находились порты ввода/вывода.

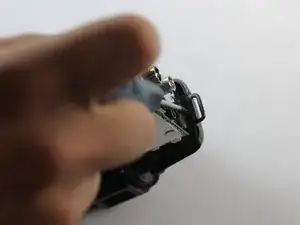

Удалите один винт длиной 5,9 мм рядом с петлёй ремня на той же стороне, где находится кнопка спуска затвора.

Удалите один винт длиной 3,8 мм под ремнём камеры на той же стороне, где расположены порты ввода/вывода.

Если у Вас возникают трудности с поиском этого винта, обратите внимание на ориентацию видоискателя в нижней центральной части фотографии.

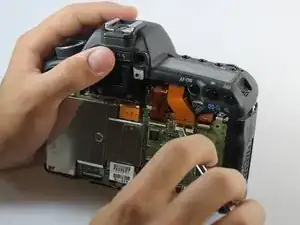

Используя пинцет или большой палец, поднимите фиксатор, удерживающий верхний ленточный кабель, чтобы освободить его.

Верхняя панель теперь отделена от остальной части устройства. Поднимите и снимите её.
